非创伤性股骨头坏死骨髓水肿与ARCO分期及疼痛的相关性

doi:10.3969/j.issn.2095-4344.2015.46.027

摘要/Abstract

摘要：

背景：对于非创伤性股骨头坏死骨髓水肿的发生时间与临床症状的关系仍然存在争议。
目的：分析非创伤性股骨头坏死骨髓水肿与股骨头坏死国际骨循环学会(ARCO)分期和疼痛程度之间的相关性。
方法：非创伤性股骨头坏死患者48例58髋，在MRI T1像及T2抑脂像确诊骨髓水肿并依据赵培荣的MRI分级方法对骨髓水肿分级，依据股骨头坏死国际骨循环学会分期标准对非创伤性股骨头坏死分期，按照Harris评分中疼痛评分项目进行疼痛分级。分析骨髓水肿与股骨头坏死国际骨循环学会分期以及疼痛程度的相关性。
结果与结论：处于 ARCO分期Ⅰ-Ⅲ期骨髓水肿的发生率依次升高(χ2=27.69，P=0.001)；Ⅰ-Ⅲ期骨髓水肿的平均秩次加大(χ2=19.947，P=0.000)。不同疼痛分级之间骨髓水肿发生率升高(χ2=57.0，P=0.000)；各疼痛分级之间骨髓水肿分级平均秩次增大(χ2=174.0，P=0.000)。结果表明，骨髓水肿的发生与加重预示着非创伤性股骨头坏死坏死面积的增大和症状的加重。可以作为判断疾病进展的辅助指标。
中国组织工程研究杂志出版内容重点：组织构建；骨细胞；软骨细胞；细胞培养；成纤维细胞；血管内皮细胞；骨质疏松；组织工程

关键词: 组织构建, 组织工程, 骨髓水肿, 股骨头坏死, 非创伤性, 疼痛, 程度, 分期, MRI成像, ARCO

Abstract:

BACKGROUND: The relationship between the occurrence time and clinical symptoms of bone marrow edema in nontraumatic femoral head necrosis is still controversial.

OBJECTIVE: To evaluate the relationship of bone marrow edema in nontraumatic femoral head necrosis with Association Research Circulation Osseous (ARCO) staging and pain grading.

METHODS: Forty-eight patients with nontraumatic femoral head necrosis (58 hips) were confirmed to have bone marrow edema on MRI T1 weighted images and T2 fat suppression images. Then, the patients were graded according to the MRI Classification Method reported by Zhao Pei-rong, the ARCO Staging System and Harris hip score for pain grading. We analyzed the correlation of bone marrow edema with ARCO staging and pain grading.

RESULTS AND CONCLUSION: The incidence rate of bone marrow edema in ARCO I-III was increased in sequence, and the difference was statistically significant (χ²=27.69, P=0.001); the average rank of bone marrow edema in ARCO I-III was increased significantly (χ²=19.947, P=0.000). The incidence rate of bone marrow edema also increased among different pain grading, and the difference was statistically significant (χ²=57.0, P=0.000); the average rank of bone marrow edema among different pain grading was increased significantly

(χ²=174.0, P=0.000). The presence and aggravation of bone marrow edema indicate the enlargement of necrosis area and the aggravation of symptoms in patients with nontraumatic femoral head necrosis, which can be used as an auxiliary index for the appraisal of disease progression.
中国组织工程研究杂志出版内容重点：组织构建；骨细胞；软骨细胞；细胞培养；成纤维细胞；血管内皮细胞；骨质疏松；组织工程

Key words: Bone Marrow, Edema, Femur Head Necrosis, Magnetic Resonance Imaging

詹维强，尹宗生，陆鸣，方家刘，胡钦. 非创伤性股骨头坏死骨髓水肿与ARCO分期及疼痛的相关性[J]. 中国组织工程研究, 2015, 19(46): 7529-7533.

图/表（结果） 6

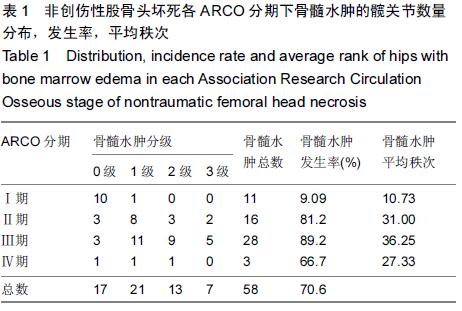

2.1 参与者数量分析纳入患者48例58髋，按意向性处理分析，全部进入结果分析。2.2 非创伤性股骨头坏死各ARCO分期下骨髓水肿的髋关节数量分布，发生率，平均秩次见表1。

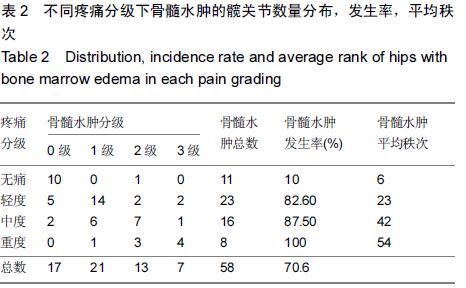

2.3 不同疼痛分级下骨髓水肿的髋关节数量分布，发生率，平均秩次见表2。2.4 非参数检验检测病因学对研究的影响通过对不同病因与骨髓水肿发生的多个独立样本的非参数检验认为各种病因下骨髓水肿的发生率之间差异无显著性意义(χ²= 11.27，P=0.258)，表明不同病因对于骨髓水肿的发生率之间的差异无明显影响。2.5 ARCO分期与骨髓水肿相关性分析相关数据及统计结果参见表1。58髋中骨髓水肿的总发生率为70.6%，在ARCO分期Ⅰ-Ⅳ期的发生率分别为9.09%，81.2%，

9.2%，66.7%。通过R×C列联表卡方检验，表明不同ARCO分期之间骨髓水肿发生的差异有显著性意义(χ²= 27.69，P=0.001)，其中Ⅱ期和Ⅲ期发生率较高说明骨髓水肿好发于分期的中期。在ARCO分期Ⅰ-Ⅳ期骨髓水肿的平均秩次为：10.73，31.00，36.25，27.33。统计该结果表明各ARCO分期下骨髓水肿的分级差异有显著性意义(χ²= 19.947，P=0.000)，其中处于Ⅱ期和Ⅲ期的平均秩次较高，说明处于Ⅱ期和Ⅲ期的病变常常合并更高分级的骨髓水肿。

2.6 疼痛程度与骨髓水肿相关性分析相关数据及统计结果参见表2。不同疼痛分级的骨髓水肿发生率分别为：10%，82.60%，87.50%，100%。通过R×C列联表卡方检验，结果表明不同分级之间骨髓水肿发生的差异有显著性意义(χ²=174.000，P=0.000)。该结果说明疼痛程度越高，骨髓水肿发生率越高。各疼痛分级下骨髓水肿的平均秩次为：6，23，42，54。通过多个独立样本的非参数检验，表明差异有显著性意义(χ²=57.000，P=0.000)，说明疼痛程度越高，骨髓水肿的分级越高。

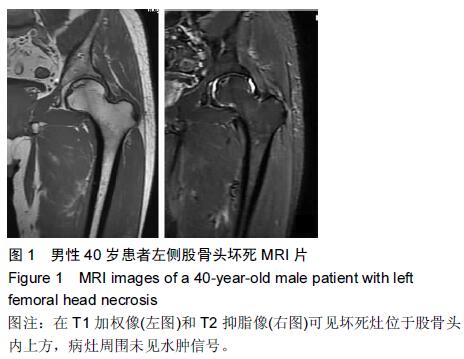

2.7 典型病例MRI图片分析例1，患者男性40岁体检中发现左侧股骨头坏死，既往长期饮酒史，无髋部创伤及手术病史，无髋部疼痛等不适症状，Harris疼痛评分44分。双髋MRI未发现骨髓水肿，ARCO分期为I期(图1)。

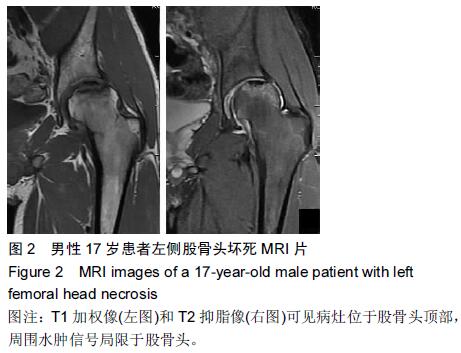

例2，患者男性17岁，因髋部活动后疼痛发现左侧股骨头坏死，既往无酒精激素应用史，无髋部手术外伤病史， Harris疼痛评分40分。左髋MRI提示1级骨髓水肿，ARCO分期Ⅲ期(图2)。

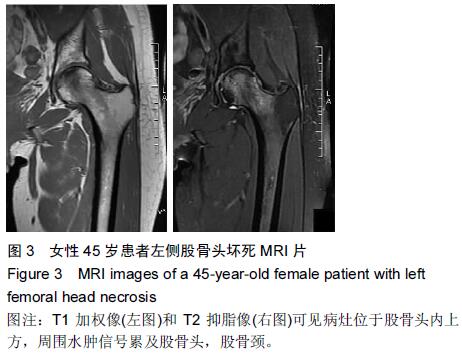

例3，女性45岁患者因髋部疼痛发现左侧股骨头坏死，有长期服用激素史，Harris疼痛评分30分。MRI提示左髋部2级骨髓水肿，ARCO分期Ⅱ期(图3)。

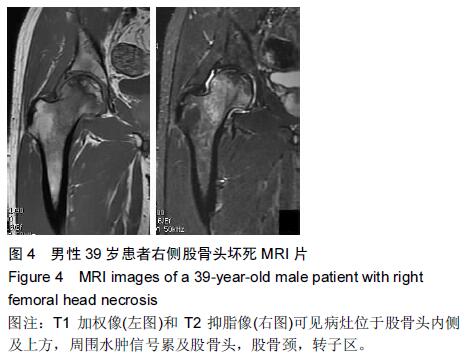

例4，患者男性39岁因髋部疼痛剧烈右侧股骨头坏死，既往大量饮酒史6年，Harris评分疼痛10分。MRI提示右侧髋部3级骨髓水肿，ARCO分期Ⅲ期(图4)。
