老年人跌倒腕关节背伸损伤机制的有限元分析

doi:10.12307/2023.918

中国组织工程研究 ›› 2024, Vol. 28 ›› Issue (6): 886-890.doi: 10.12307/2023.918

• 骨与关节生物力学 bone and joint biomechanics • 上一篇下一篇

老年人跌倒腕关节背伸损伤机制的有限元分析

侯泽欣1，许本柯1，戴媛2，何川2，张朝驹2，李孝林1

1长江大学医学部，湖北省荆州市 434023； 2荆州市中医医院，湖北省荆州市 434023

收稿日期:2022-11-25 接受日期:2023-02-01 出版日期:2024-02-28 发布日期:2023-07-12
通讯作者: 李孝林，博士，副教授，长江大学医学部，湖北省荆州市 434023
作者简介:侯泽欣，女，1994年生，湖北省公安县人，汉族，2023年长江大学毕业，硕士，主要从事数字骨科学的研究。
基金资助:
全国名老中医专家传承工作室建设项目(国中医药人教函[2002]75号)，项目负责人：张朝驹

Finite element analysis of the mechanism of dorsiflexion injury of wrist joint in elderly people after falls

Hou Zexin1, Xu Benke1, Dai Yuan2, He Chuan2, Zhang Chaoju2, Li Xiaolin1

1Health Science Center, Yangtze University, Jingzhou 434023, Hubei Province, China; 2Jingzhou Hospital of Traditional Chinese Medicine, Jingzhou 434023, Hubei Province, China

Received:2022-11-25 Accepted:2023-02-01 Online:2024-02-28 Published:2023-07-12
Contact: Li Xiaolin, MD, Associate professor, Health Science Center, Yangtze University, Jingzhou 434023, Hubei Province, China
About author:Hou Zexin, Master, Health Science Center, Yangtze University, Jingzhou 434023, Hubei Province, China
Supported by:
the Construction Project of National Famous Traditional Chinese Medicine Expert Inheritance Workshop, No. [2002]75 (to ZCJ)

摘要/Abstract

摘要：

文题释义：

有限元法：又称有限单元法，是一种为求偏微分方程边值问题近似解的数值技术，应用时将整体根据研究需要划分为若干互相连接的小区域(单元)，对每个单元进行求解进而得出整体解，应用到医学中进行有关生物力学分析，实现医工结合。
应力云图：在应用有限元软件进行生物力学分析时，运算结束后有限元软件里生成的受力物件在给定外力作用下表现出来的各部分应力大小和分布的云图，具有直观显示分析结果的特点，并能从整体上反映受力物件的受力情况。

背景：目前国内外设计的腕部防护佩戴产品尚没有解决既保护腕关节不受损伤又保持腕关节灵活运动的矛盾。

目的：探讨老年人跌倒腕关节背伸性损伤的生物力学机制，为预防和治疗老年人跌倒腕关节损伤提供生物力学依据。
方法：选取1名65岁老年人对其左侧前臂中下2/3直至手指末端进行不间断CT扫描获取原始数据，利用ANSYS 12.0有限元软件建立腕关节背伸状态的有限元模型，约束模型的手掌面，给予模型一个大小为2 m/s、方向垂直向下的速度载荷模拟老年人跌倒时手掌撑地的受伤状态，观测载荷作用后腕关节软组织、骨骼的应力分布以及应力随时间改变情况。

结果与结论：①研究建立了真实有效的老年人腕关节背伸位有限元模型，载荷作用后软组织应力主要集中于手掌小鱼际以及腕背侧，骨骼应力背侧主要集中于尺桡骨下端，桡骨下端的应力最大，掌侧应力主要集中于桡骨中下1/3、钩骨，尺桡骨的应力分布不对称，以桡骨应力更集中；②研究结果与临床老年人跌倒腕部损伤情况相符，可用于腕背伸损伤机制的解释，可为预防老年人因跌倒而发生腕关节损伤的腕部防护用品的设计以及腕部损伤的治疗提供生物力学依据。

https://orcid.org/0000-0002-6093-1726 (侯泽欣)

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

关键词: 腕关节, 背伸损伤, 老年患者, 生物力学, 有限元

Abstract: BACKGROUND: At present, wrist protection products designed in and outside China have not solved the contradiction between protecting the wrist joint from injury and maintaining the flexible movement of the wrist joint.
OBJECTIVE: To investigate the biomechanical mechanism of dorsiflexion injury of the wrist joint in elderly people after falls, and to provide a biomechanical basis for the prevention and treatment of wrist injury in elderly people after falls.
METHODS: A 65-year-old man was selected to obtain the original data by uninterrupted CT scan of the middle and lower 2/3 of his left forearm up to the end of the finger. A finite element model of wrist dorsiflexion was established using ANSYS 12.0 finite element software. The palm surface of the model was constrained, and the model at a velocity load of 2 m/s in the direction of vertical downward was given to simulate the injury state of the palm when the elderly fall. The stress distribution of the soft tissues and bones of the wrist joint and the change of the stress with time were observed after the load was applied.
RESULTS AND CONCLUSION: (1) A realistic and effective finite element model of the dorsal extension position of the wrist joint of the elderly was established. The soft tissue stresses were mainly concentrated in the small fissure of the palm and the dorsal side of the wrist after loading. The skeletal stresses were mainly concentrated in the lower end of the ulnar radius dorsally. The stresses in the lower end of the radius were the greatest. The palmar stresses were mainly concentrated in the middle and lower 1/3 of the radius and the hook bone. The stress distribution of the ulnar radius was asymmetric, and the stresses in the radius were more concentrated. (2) The results of the study are consistent with the clinical situation of a fallen wrist injury in elderly people, and can be used to explain the mechanism of wrist dorsiflexion injury, which can provide the biomechanical basis for the design of wrist protection devices that can be used to prevent wrist injury induced by falling and the treatment of wrist injury in elderly people.

Key words: wrist joint, dorsiflexion injury, elderly patient, biomechanics, finite element

中图分类号:

侯泽欣, 许本柯, 戴媛, 何川, 张朝驹, 李孝林. 老年人跌倒腕关节背伸损伤机制的有限元分析[J]. 中国组织工程研究, 2024, 28(6): 886-890.

Hou Zexin, Xu Benke, Dai Yuan, He Chuan, Zhang Chaoju, Li Xiaolin. Finite element analysis of the mechanism of dorsiflexion injury of wrist joint in elderly people after falls[J]. Chinese Journal of Tissue Engineering Research, 2024, 28(6): 886-890.

图/表（结果） 7

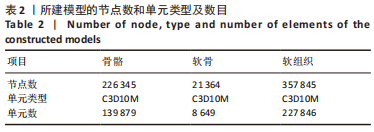

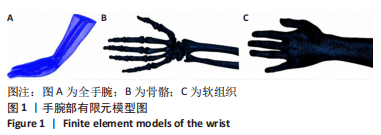

建立了外形逼真的手腕部有限元模型，见图1；所建模型的节点数、单元类型及数目见表2。

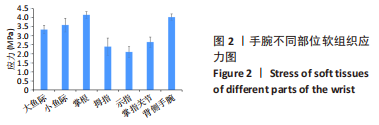

2.1 手腕不同部位软组织应力情况大鱼际应力为(3.34±0.23) MPa，小鱼际应力为(3.59±0.38) MPa，掌根应力为(4.15±0.19) MPa，拇指应力为(2.39±0.48) MPa，示指应力为(2.10±0.30) MPa；掌指关节应力为(2.64±0.29) MPa；背侧手腕应力为(4.03±0.18) MPa，见图2。

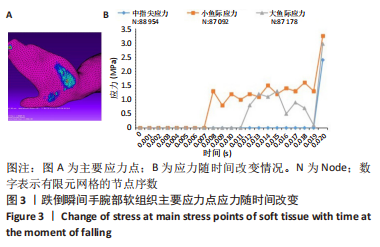

2.2 跌倒瞬间软组织主要应力点应力随时间改变情况读取中指尖(A)、小鱼际(B)、大鱼际(C)3点应力随时间变化，A在0.019 s前应力值为0 MPa，从0.019-0.020 s达到2.4 MPa；B在0.000-0.007 s应力值为0 MPa，从0.008 s应力值开始逐渐上升，到0.020 s达到3.25 MPa；C在0.000-0.011 s应力值为0 MPa，从0.012 s开始逐渐上升，到0.020 s达到3.0 MPa；见图3。

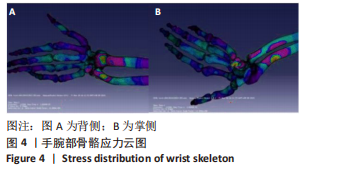

2.3 骨骼应力分布情况背侧应力主要集中于尺桡骨远端、钩骨，掌侧应力主要集中于桡骨中下1/3、钩骨，见图4。

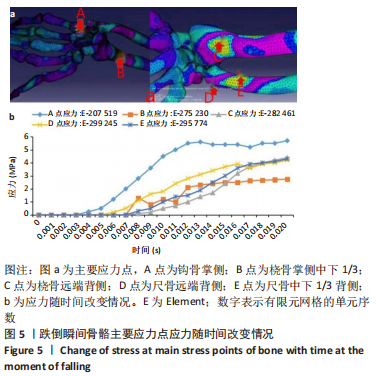

2.4 跌倒瞬间骨骼主要应力点应力随时间改变情况选取钩骨掌侧(A)、桡骨掌侧中下1/3(B)、桡骨远端背侧(C)、尺骨远端背侧(D)、尺骨中下1/3背侧(E)应力随时间变化。A在0.000-0.003 s应力值为0 MPa，从0.004 s开始逐渐上升，到0.020 s时达到5.7 MPa；B在0.000-0.007 s应力值为0 MPa，从0.008 s开始逐渐上升，到0.020 s时达到2.75 MPa；C在0.000-0.007 s应力值为0 MPa，从0.008 s开始逐渐上升，到0.020 s时达到4.4 MPa；D在0.000-0.005 s应力值为0 MPa，从0.006 s开始逐渐上升，到0.020 s时达到4.2 MPa；E在0.000-0.007 s应力值为0 MPa，从0.008 s开始逐渐上升，到0.020 s时达到4.3 MPa，见图5。

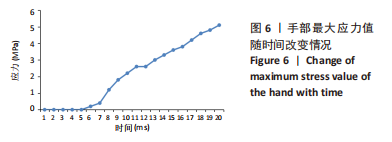

2.5 手部最大应力值随时间改变情况在整个跌到过程中0-5 ms最大应力值均为0 MPa，随后逐渐增大，到20 ms时达到最大值5.2 MPa，见图6。

参考文献

[1] 原新,金牛.在国家战略体系中积极应对老龄社会问题[J].人口研究,2021,45(2):3-12.
[2] 王志灼,谷莉,周谋望.中国老年人跌倒风险因素识别及评估工具应用的研究进展[J].中国康复医学杂志,2021,36(11):1440-1444.
[3] 陈殿生,申振阳,尹虎.防跌倒步态平衡训练机器人发展现状[J].包装工程,2022,43(12)75-86.
[4] 杨艳林,张红燕,廖婷,等.我国老年人跌倒影响因素研究的可视化分析[J].上海护理,2020,20(4):19-24.
[5] PARK SH. Tools for assessing fall risk in the elderly: a systematic review and meta analysis. Aging Clin Exp Res. 2018;30(1):1-16.
[6] 高茂龙,宋岳涛.中国老年人跌倒发生率meta分析[J].北京医学, 2014,36(10):796-798.
[7] 周剑,华兴一,汤健.骨质疏松性骨折的诊疗与防治[J].临床内科杂志,2020,37(5):331-334.
[8] 丁志宏,杜书然,王明鑫.我国城市老年人跌倒状况及其影响因素研究[J].人口与发展,2018,24(4):120-128.
[9] 于东辉,汤霖,王潮.基于CSI的摔倒检测系统[J].微型电脑应用, 2021,37(7):1-4.
[10] GREENWALD RM, CHU JJ, JESSIMAN AW. Dynamic Wrist Joint Protector for Sports Applications. The Engineering of Sport 6. 2006;3:157-162.
[11] MACHOLD W, KWASNY O, EISENHARDT P, et al. Reduction of severe wrist injuries in snowboarding by an optimized wrist protection device: a prospective randomized trial. J Trauma. 2002;52(3):517-520.
[12] CHANDLER JW, STABILE KJ, PFAEFFLE HJ, et al.Anatomic Parameters for Planning of Interosseous Ligament Reconstruction Using Computer-Assisted Techniques. J Hand Surg(Am). 2003;28(1):111-116.
[13] CHENG HY, LIN CL, LIN YH, et al. Biomechanical evaluation of the modified double-plating fixation for the distal radius fracture. Clin Biomech (Bristol, Avon). 2007;22(5):510-517.
[14] LEDOUX P, LAMBLIN D, WUILBAUT A, et al. A finite-element analysis of Kienbock’s Disease. J Hand Surg Eur Vol. 2008;33(3):286-291.
[15] MAJUMDER S, ROYCHOWDHURY A, PAL S. Effects of trochanteric soft tissue thickness and hip impact velocity on hip fracture in sideways fall through 3D finite element simulations. J Biomech. 2008;41(13):2834-2842.
[16] MAJUMDER S, ROYCHOWDHURY A, PAL S. Simulation of hip fracture in sideways fall using a 3D finite element model of pelvis-femur-soft tissue complex with simplified representation of whole body. Med Eng Phys. 2007;29(10):1167-1178.
[17] 董谢平,王冬梅,何剑颖,等.腕保护器抗冲击载荷的有限元分析[J].中国组织工程研究与临床康复,2011,15(30):5531-5535.
[18] 张朝驹,何川,陈洪卫,等.基于有限元模型分析伸直型桡骨远端骨折的生物力学特点[J].中国组织工程研究,2019,23(12):1898-1902.
[19] 朱海波,朱建民,马南,等.基于软骨和韧带的全腕关节有限元模型建立和舟状骨生物力学研究[J].上海医学,2014,37(7):602-605+ 541.
[20] WU CH, TU ST, CHANG YF, et al. Fracture liaison services improve outcomes of patients with osteoporosis-related fractures: A systematic literature review and meta-analysis. Bone. 2018;111:92-100.
[21] 梁志昊,梁中星,李世文.太极拳运动训练联合运动管理在老年骨质疏松患者中的应用效果分析[J].反射疗法与康复医学,2022,3(15): 38-41,45.
[22] 邓介超,唐海,刘建泉,等. Otago运动训练对老年骨质疏松症患者平衡能力和跌倒风险的影响[J].中华骨质疏松和骨矿盐疾病杂志, 2022,15(1):31-35.
[23] 朱仁坤.弹力带和24式太极拳训练对预防老年人摔倒的影响[D].北京:北京体育大学,2020.
[24] 王晓雯,陈贵全.传统养生与现代体育运动防治原发性骨质疏松的研究进展[J].国际老年医学杂志,2022,43(6):755-758.
[25] 丁梦龙.24周二十四式简化太极拳对促进老年人功能性体适能与预防再摔倒的实验研究[D].西安:西安体育学院,2021.
[26] 林进龙,魏玥,陈功,等.中国老年人不同严重程度跌倒风险与慢性病和睡眠的关联研究[J].中华疾病控制杂志,2021,25(1):25-31.
[27] 吴跃迪,刘腊梅,王珍珠,等.老年人衰弱和跌倒相关性研究进展[J].全科护理,2021,19(24):3377-3380.
[28] 殷雪娇,徐阳星,徐秀容,等.血清骨膜蛋白和骨硬化蛋白对老年2型糖尿病患者骨质疏松的诊断价值[J].中国现代医学杂志,2023, 33(1):7-12.
[29] 王晓霞.心血管疾病生活方式干预措施[J],临床合理用药杂志,2011, 4(24):110.
[30] 岳跃学,贾玉玲,王秀红.老年人跌倒风险预测模型研究进展[J].护理研究,2022,36(16):2944-2948.
[31] BURKHART TA, ANDREWS DM. The effectiveness of wrist guards for reducing wrist and elbow accelerations resulting from simulated forward falls. J Appl Biomech. 2010;26(3):281-289.
[32] MÜLLER I, VOGIATZIS M, WIESE K, et al. Biomechanical examinations of the efficacy of wrist guards in inline skating. Sportverletz Sportschaden. 2003;17(2):80-83.
[33] FAN YL, XU HY, XIA MY, et al. Biomechanical evaluation of axial-loading simulated experiment in wrist fractures: a finite element analysis. J Int Med Res. 2020;48(10):300060520966884.
[34] VARGA P, SCHEFZIG P, UNGER E, et al. Finite element based estimation of contact areas and pressures of the human scaphoid in various functional positions of the hand. J Biomech. 2013;46(5):984-990.

引言

随着中国经济社会的发展，人均寿命大幅提高，人口老龄化程度不断加重，老年问题不断凸显，这已然成为了如今以及今后不得不面对的一个非常严峻的社会问题[1]。老年人由于内在功能减退、反应迟钝、肌肉萎缩、步态不稳和平衡功能下降，时常发生跌倒[2-4]，而且随着年龄的增长，跌倒发生率逐渐增加，每年65岁以上的人群中28%-35%发生过跌倒，70岁以上的老人跌倒发生率则高达32%-42%[5]，中国老年人每年发生跌倒的比例也高达18%[6]。老年人由于骨质疏松，一旦跌倒，多会发生骨折，这也是老年人跌倒带来严重后果的主要原因[7]。从临床来看，腕部、髋部以及脊柱骨折最为常见，一旦骨折，患者不仅要承受伤病疼痛，还会因此而短时或是长期丧失自主生活能力，有的甚至卧床不起，生命终结[8-9]。因此，跌倒是严重影响老年人生活质量和生命健康的危险因素。在人跌倒发生时，由于本能的反应，往往手掌撑地以求减轻伤害，但也容易造成腕部骨折。因此，如何预防跌倒或是采取一定的防护设备减轻跌倒造成的伤害就非常重要，可以很大程度提高老年人的生活质量，增强他们的个人、家庭幸福感，同时也极大程度地减轻了社会经济、护理等负担。在手腕部防护设备的研究中要根据老年人的特点以及跌倒时手腕部受力情况有针对性地设计佩戴方便、外形美观、防护作用强而又甚少影响手腕的正常活动功能的产品。国内外不少学者通过体外生物力学实验和有限元理论生物力学研究，根据研究结果设计了不同的腕部佩戴产品，都各有特色，也各有不足，尚没有解决既能保护腕关节不受损伤又保持腕关节灵活运动的矛盾[10-11]。为设计出更好的产品，对老人跌倒手掌撑地时手腕受力情况进行可视化的研究非常重要。该研究利用老年人CT原始资料建立包括前臂中下2/3和整个手腕的有限元模型，模拟老年人跌倒时受伤状态，可视化分析软组织、骨骼的应力情况，以期为更深入认识腕部跌倒损伤以及设计更加科学有效的防护设备提供一定的生物力学依据。中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

材料方法

1.1 设计三维有限元分析，单一样本观察。
1.2 时间及地点实验于2022年1-6月在长江大学机械学院生物力学实验室完成。
1.3 材料
1.3.1 建模原始资料选取65岁健康女性志愿者1名，在签署知情同意书后对其左侧前臂中下2/3、腕关节、手进行正侧(斜)位X射线片检查排除骨质病变，对其上述部位在腕关节最大背伸状态下进行精细的CT扫描(64排，GE公司，美国)，扫描条件：选择骨组织窗，电压120 kV，像素大小0.43 mm，层厚0.625 mm，共387层，扫描数据以Dicom 3.0标准直接存入光盘备用。
研究方案的实施符合长江大学的相关伦理要求 (伦理批件号：20221035，审批时间：2022年1月)。
1.3.2 建模环境电脑配置：AMDAthlon64 3200+中央处理器、2G内存、24寸液体显示器、64 M显存、ATI 8550显卡、Windows XP/Professional操作系统；软件：医学3-D图像生成及编辑处理软件Mimics 10.01(Materialise公司，比利时)、Geomagic图像处理软件 ( Geomagic 公司，美国)、大型有限元分析软件Ansys12.0(Ansys公司，美国)。
1.4 方法

1.4.1 正常手腕部三维有限元模型的建立通过工作站将扫描获得的CT图像导入三维成像软件Mimics 10.01，经定位图像、组织图片、内插值处理，界定阈值、区域增长、边缘分割、选择性编辑及除噪补洞处理，Custon 3D计算得到手腕部几何模型；再将几何模型导入Geomagic 进行处理后，导入有限元软件ANSYS 12.0进行赋材质、网格划分、添加软组织建立完整手腕部有限元模型，模型各结构材料参数见表1[12-14]。

1.4.2 手腕部三维有限元模型的加载与分析由于老年人跌倒时本能的反应以手掌着地，腕关节最大背伸且瞬间发生(约20 ms)，模型约束手掌面，设定各方向的运动为0，由于人体滑倒瞬间的速度为2 m/s[15-16]，对模型加载一个大小为2 m/s[17-18]、方向垂直向下的速度载荷[19]。
进入求解器，计算该加载方式下手腕部的应力、应变及位移的分布情况和绝对值大小。计算完成后，进入ANSYS软件的有限元后处理模块，导出相关计算结果。
1.5 主要观察指标手腕部模型的应力应变及位移随时间变化规律和分布云图。

讨论

老年人日常生活中发生的跌倒造成的影响非常严重，为减轻跌倒所造成的腕部损伤，一方面要对老年人群进行健康管理，比如抗骨质疏松的早期干预预防骨质疏松[20]，平衡能力的训练增强老年人的平衡感[21-23]，日常生活功能锻炼增强老年人运动协调感[24-25]，基础疾病的治疗以及减轻体质量等都可以起到一定的预防老人跌倒的作用[26-31]；另一方面要加强手腕部的防护，比如佩戴一定的防护设备，分散老人跌倒手掌撑地时手掌的应力，进而减轻手腕部的受力情况。手腕部和膝关节等下肢关节部位不一样，其承受外力的能力有限，因此腕部的防护设备就要求有一定的强度，同时手腕部在人的日常生活和工作中具有运动灵活的特点，如何做到既要保持手腕的灵活活动，又要具有较大的强度，这是手腕防护设配设计上的一对矛盾，从目前国内外研制的相关产品来看，这一矛盾尚不能很好地解决[32]。为更好地解决这一矛盾，材料学研究必不可少，但生物力学基础研究尤其是老年人跌倒时手腕部的受力研究对产品的开发研究更具指导意义。
此次研究应用有限元方法以真实老年人原始CT数据建立手腕部有限元数字模型，CT扫描时让腕关节处于过伸位以模拟老人跌倒时手腕的体位，减少了在进行生物力学分析时对体位的再次处理，这使得分析结果更接近于真实。建模时将骨骼和软组织独立开来，这使得在力学分析时可以对骨骼和软组织分别进行，也使分析结果更具有指导意义。在进行具体分析时，根据老年人跌倒的实际情况，约束手掌跟部，由于人体跌倒手掌接触地面的时间非常短暂，手指其他关节来不及做出反应而有活动，因此在具体分析时忽略了手其他关节的活动；为排除不同的人体质量不一样的顾虑，施加一个方向垂直向下的速度载荷，虽然2 m/s的速度载荷来源于髋部跌倒时的受力状态，考虑到人体跌倒整体的受力情况，腕部的受力状态同样也适合2 m/s的速度载荷，从国内外对腕部跌伤生物力学研究加载来看，多数学者也采取了这一载荷形式[17-18，33]。整个建模、加载、分析过程都能很好地模拟老人跌倒的现实，因此所得结果真实有效。
从此次研究分析结果来看，软组织和骨骼的应力大小以及集中部位不一致，这可能与软组织直接和地面接触，外力首先直接作用于接触部位而骨骼主要在传导外力有关。①从软组织的应力情况来看，其应力主要集中于手掌小鱼际以及腕背侧，而大鱼际部以及前臂的应力则相对较小，由于人体跌倒手掌根部触地，同时有一定的向外倾斜，故小鱼际受力集中，由于跌倒时腕关节处于背伸状态，腕背部受到瞬间的挤压力，因此腕背部应力集中。手腕软组织的应力分布情况可以解释人体跌倒容易造成手掌跟部、小鱼际皮肤擦伤；同时从软组织应力集中情况来看，在设计腕部防护设备时首先要采取外力吸收能力更强的材质放置于手掌根部尤其应偏向小鱼际部，起到减轻跌倒腕部损伤的第一道防线。②从骨骼的应力分布情况来看，掌背侧应力集中的部位和最大应力大小均不一致，尺桡骨的分布也不一致，总体来看，背侧比掌侧应力更大，桡骨比尺骨应力更大。背侧则主要集中于尺桡骨下端，尤其是桡骨下端的应力最大，尺骨则主要集中于尺骨茎突，这可以解释在背伸跌倒时多发Colles骨折的机制。从临床来看，Colles骨折发生时，桡骨远端骨折并向背侧移位同时合并尺骨茎突骨折，其骨折以及移位情况与此次作者的力学分析结论一致；从掌侧来看应力则主要集中于桡骨中下1/3、钩骨，而且尺桡骨的应力分布不对称，桡骨下端的应力较小。腕骨掌尺侧应力集中与手掌撑地接触地面有关，尺桡骨应力分布不均并以桡骨应力更加集中可以解释跌倒时桡骨骨折高发而尺骨骨折则较少。从骨骼应力分布以及集中情况来看，设计腕部防护设配的前臂部分时更应该考虑对桡骨和前臂背侧的保护，同时由于前臂尺桡骨在跌倒损伤发生时主要起传导暴力的作用，从力学分析来看，桡骨下端承载了比尺骨更大的载荷，因此在设计时要通过防护设备将外力越过尺桡骨下端而向尺桡骨中段进行应力分散。此次研究分析结果与国内外相关学者进行的手腕部生物力学研究结论一致[33-34]，但此研究对跌倒瞬间手腕部的受力分析更为全面，而且对跌倒20 ms时间内手腕不同部位受力情况随时间变化的规律和具体受力情况进行了精细化分析和结果展现，这可为研究手腕部跌倒损伤的防治提供时间学上的参考。
此次研究选用1名老年人进行CT扫描建立有限元模型，分析了老年人跌倒瞬间手腕部的受力情况，从跌倒受伤来看，年轻人同样也会出现手腕部损伤，该文没有进一步扩展研究；从建立有限元模型来看，作者考虑了软组织，但没有对软组织进行细分，比如不同的肌肉、肌腱以及分布的部位等；人体在跌倒时受伤部位的肌肉会强力收缩以对抗跌倒，可一定程度减轻跌倒造成伤害的程度，研究尚没有考虑手腕、前臂肌肉收缩对手腕的保护作用。有限元法生物力学分析是一种模拟分析，作为一种理论生物力学实验方法有其自身的诸多优势，但也存在一定的不足。为使研究结果更具说服力，尚需将此次研究结果和其他实验生物力学方法进行结合。
结论：此次研究建立了真实有效的老年人腕关节背伸位有限元模型。分析结果表明，骨骼应力背侧主要集中于尺桡骨下端，桡骨下端的应力最大；掌侧应力主要集中于尺桡骨中下段交界偏下处以及腕中部，以桡骨应力更集中。设计腕部防护设备的前臂部分时应该考虑对桡骨和前臂背侧的保护，通过防护设备将外力越过尺桡骨下端而向尺桡骨中段进行应力分散。研究的结论可为分析老年人跌倒手腕部损伤以及设计手腕部防护设备提供一定的生物力学依据。中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程
