中国组织工程研究 ›› 2015, Vol. 19 ›› Issue (16): 2505-2510.doi: 10.3969/j.issn.2095-4344.2015.16.009
• 纳米生物材料 nanobiomaterials • 上一篇 下一篇
外科吻合用生物可降解纳米钕铁硼磁性复合材料的研制
王善佩1，2，李建辉2，3，钱军民4，严小鹏1，2，姚维杰2，3，董鼎辉1，2，马 锋2，吕 毅1，2
- 1西安交通大学第一附属医院肝胆外科，陕西省西安市 710061；2西安交通大学先进外科技术与工程研究所，陕西省西安市 710061；3陕西省人民医院肿瘤外科，陕西省西安市 710061；4西安交通大学材料科学与工程学院，金属材料强度国家重点实验室，陕西省西安市 710061
Development of biodegradable Nano-NdFeB composite materials to surgical anastomosis
Wang Shan-pei1, 2, Li Jian-hui2, 3, Qian Jun-min4, Yan Xiao-peng1, 2, Yao Wei-jie2, 3, Dong Ding-hui1, 2, Ma Feng2, Lv Yi1, 2
- 1Department of Hepatobiliary Surgery, First Affiliated Hospital, Medical School of Xi’an Jiaotong University, Xi’an 710061, Shaanxi Province, China; 2XJTU Research Institute of Advanced Surgical Technology and Engineering, Xi’an 710061, Shaanxi Province, China; 3Department of Surgical Oncology, Shaanxi Provincial People’s Hospital, Xi’an 710061, Shaanxi Province, China; 4State Key Laboratory for Mechanical Behavior of Materials, School of Materials Science and Engineering, Xi’an Jiaotong University, Xi’an 710061, Shaanxi Province, China
摘要：

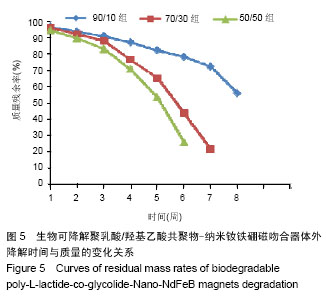

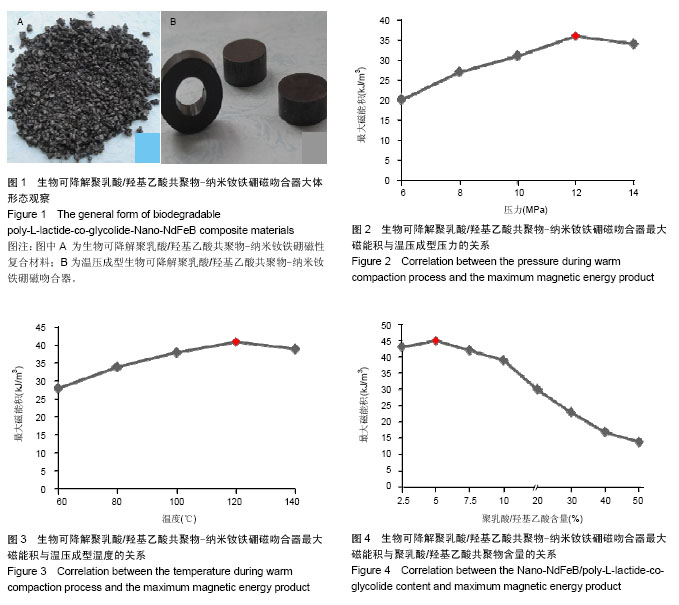

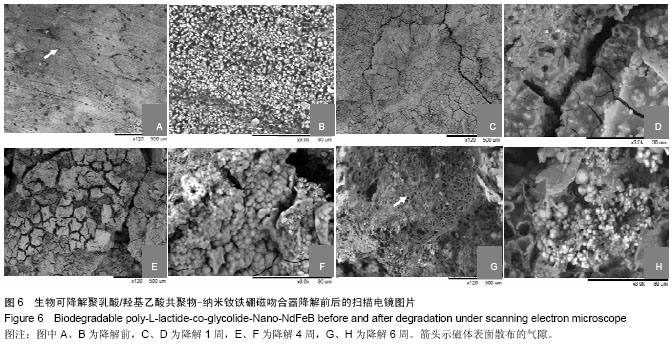

背景：普通外科手术中，磁吻合技术以操作简便、吻合迅速、对位准确、吻合质量确定、应用范围广泛等优点备受关注，但磁材料留置体内可能会对机体产生一些不良的影响，生物可降解纳米磁性复合材料有望解决此问题。 目的：研制适用于外科吻合用的生物可降解纳米钕铁硼磁性复合材料，并评价其主要磁性能、体外降解性能。 方法：采用高能球磨法制备纳米钕铁硼微粒，以溶剂挥发法将纳米钕铁硼微粒与生物可降解材料聚乳酸/羟基乙酸共聚物复合(聚乳酸/羟基乙酸共聚物含量分别为2.5%、5%、7.5%、10%、20%、30%、40%、50%)，在特定温度(60，80，100，120，140 ℃)、压力(6，8，10，12，14 MPa)条件下，以温压成型工艺压制生物可降解聚乳酸/羟基乙酸共聚物-纳米钕铁硼磁性复合材料，检测其最大磁能积。采用磷酸盐缓冲液恒温振荡浸泡法进行生物可降解聚乳酸/羟基乙酸共聚物-纳米钕铁硼磁性复合材料(聚乳酸与羟基乙酸摩尔比分别为90/10、70/20、50/50)体外降解实验，扫描电镜观察磁体降解前后显微形态结构变化及降解时间与聚乳酸/羟基乙酸共聚物摩尔比的关系。 结果与结论：生物可降解纳米钕铁硼磁性复合材料的磁性能在一定范围内与纳米钕铁硼微粒含量、成型温度及成型压力呈正比，与聚乳酸/羟基乙酸共聚物含量呈反比。在工艺参数为温度120 ℃、压力12 MPa、聚乳酸/羟基乙酸共聚物含量为5%时其磁性能最佳，最大磁能积为45 kJ/m3。生物可降解纳米钕铁硼磁性复合材料在体外的降解过程与聚乳酸/羟基乙酸共聚物内部组分的摩尔比密切相关，降解时间与聚乳酸含量呈正比，与羟基乙酸含量呈反比，聚乳酸与羟基乙酸摩尔比90/10、70/20、50/50组的降解高峰期分别为8，6，4周。
中图分类号:
