流量与叶片出口宽度对离心血泵溶血性能的影响

doi:10.3969/j.issn.2095-4344.1604

摘要/Abstract

摘要：

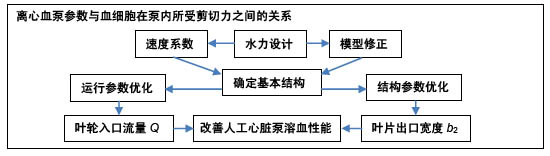

文章快速阅读：

文题释义：

计算流体动力学：是计算机网络技术充分发展的产物，是一种有效的运用计算机模拟流体的流动、传热等相关现象的方法与工具，具有极强的适应性与广泛的运用范围。多半计算流体动力学工具采取控制体积法进行数值仿真，此方式也是目前处理流体流动及传热最有用的数值方式。实验运用计算流体力学方法对离心式人工心脏泵内血液的流动进行仿真模拟，分析血液在血泵内所受的破坏情况，进而讨论如何从离心泵入口流量和叶片出口宽度2个方向优化离心式血泵的溶血性能。

应力：血液在人工心脏泵内的流动是一类湍流强度较低的湍流运动，血细胞受到的切应力包含血液黏性导致的黏性切应力和湍流运动引起的雷诺切应力。当血细胞在泵内所受切应力低于150 Pa时，在时间的积累下，血细胞不会发生溶血现象；当切应力介于150-1 000 Pa之间时，在一定的时间积累下血细胞会发生溶血现象；当切应力高于1 000 Pa时，血细胞会立即发生破裂，产生溶血现象。

背景：溶血现象是人工心脏泵设计与研发历程中的一个重要问题，溶血的产生与血细胞在泵内运动时所受剪切力和在泵内的运动时间有关。

目的：分析离心血泵不同运行参数及不同结构参数与血细胞在泵内所受剪切力之间的关系。

方法：根据速度系数法设计离心血泵的基本结构；分别利用CFturbo、ANSYS ICEM与FLUENT软件建立血泵的三维模型，网格划分与流场模拟，以此研究出最佳的网格划分方法；再根据数值模拟的结果对叶轮出口直径进行修正，最终得到符合人体心脏所需的人工心脏泵。以降低血细胞在心脏泵中所受切应力和运动时间为目的，对离心式人工心脏泵结构参数叶轮入口流量Q(2，3，4，5，6，7 L/min)、运行参数叶片出口宽度b₂(2.0，2.1，2.2，2.3，2.4，2.5 mm)进行优化设计与分析比较，以期降低溶血现象发生的概率。

结果与结论：①随着流量的增加，血细胞在血泵内受到的切应力逐渐增加，运动时间逐渐减少。随着流量的增加，血泵内的标准溶血值逐渐减小，血细胞在血泵内受到的损伤越小；当流量取7 L/min时，血泵内标准溶血值最低；②随着叶片出口宽度的增大，血液在泵内所受的切应力总体呈下降趋势，血液在泵内的运动时间总体呈现增加趋势；当叶片出口宽度在2.0-2.5 mm范围内，随着叶片出口宽度的增加，血泵内的标准溶血值逐渐减小，血细胞在血泵内受到的损伤越小，当叶片出口宽度为2.5 mm左右时血泵内溶血值最低。

ORCID: 0000-0002-6023-4015(胡婉倩)

中国组织工程研究杂志出版内容重点：生物材料；骨生物材料; 口腔生物材料; 纳米材料; 缓释材料; 材料相容性；组织工程

关键词: 心脏移植, 离心血泵, 溶血现象, 运行参数, 结构优化, 速度系数法, 计算流体动力学, 切应力, 标准溶血值, 运动时间

Abstract:

BACKGROUND: Hemolysis is an important problem in the design and development of artificial heart pumps. Hemolysis is associated with the shear force of blood cells in the pump and the movement time in the pump.

OBJECTIVE: To analyze the relationship between the operating parameters of blood pump (flow rate of blood pump), the structure of blood pump (outlet width of blade) and the shear stress of blood cells in artificial heart pump.

METHODS: The basic structure of the centrifugal blood pump was designed according to the velocity coefficient method. The three-dimensional model of the blood pump, mesh division and flow field simulation were established by using CFturbo, ANSYS ICEM and FLUENT software respectively to study the best mesh division method. The results of the numerical simulation corrected the diameter of the impeller outlet to finally obtain an artificial heart pump meeting the needs of the human heart. In order to reduce the shear stress and movement time of blood cells in the heart pump, the optimal design and analysis of the impeller inlet flow rate Q (2, 3, 4, 5, 6, 7 L/min) and the operating parameter blade outlet width b₂ (2.0, 2.1, 2.2, 2.3, 2.4, 2.5 mm) of the centrifugal artificial heart pump were designed to reduce the probability of hemolysis.

RESULTS AND CONCLUSION: (1) As the flow rate increased, the shear stress of the blood cells in the blood pump gradually increased, and the movement time gradually decreased. As the flow rate increased, the standard hemolysis value in the blood pump gradually decreased, and the damage to the blood cells in the blood pump alleviated. When the flow rate was 7 L/min, the standard hemolysis value in the blood pump was the lowest. (2) With the increase of blade outlet width, the shear stress of the blood in the pump decreased, and the movement time of the blood in the pump increased. When the blade outlet width was 2.0-2.5 mm, the hemolysis value in the blood pump decreased with the increase of the blade outlet width. When the blade outlet width was about 2.5 mm, the hemolysis value in the blood pump was the lowest.

中国组织工程研究杂志出版内容重点：生物材料；骨生物材料; 口腔生物材料; 纳米材料; 缓释材料; 材料相容性；组织工程

Key words: Heart Transplantation, Hemolysis, Hemodynamics, Tissue Engineering

中图分类号:

胡婉倩，李学敏，徐林，刘继伟，孙皓. 流量与叶片出口宽度对离心血泵溶血性能的影响[J]. 中国组织工程研究, 2019, 23(10): 1581-1587.

Hu Wanqian, Li Xuemin, Xu Lin, Liu Jiwei, Sun Hao. Effects of flow rate and blade outlet width on hemolytic performance of centrifugal blood pump[J]. Chinese Journal of Tissue Engineering Research, 2019, 23(10): 1581-1587.

图/表（结果） 4

泵的扬程、功率、效率等性能参数与泵流量存在着一定的关系。当人工心脏泵的流量发生变化，心脏泵入口流速随之变化，这将影响到血液在泵内的流速、血液流经血泵的运动时间及血液在泵内所受到的切应力，最终影响到泵内血细胞的溶血值。

将在设计流量Q=6 L/min的基础上，增加Q=2，3，4，5，7 L/min 5组算例；在设计出口宽度b₂=2.2 mm的基础上，增加b₂=2.0，2.1，2.3，2.4，2.5 mm 5组算例，以研究流量、叶片出口宽度与血泵内溶血值的关系。

2.1 流量对离心血泵溶血性能的影响

2.1.1 流量对切应力的影响图2A-D表明，当流量为 3 L/min时，血液在叶轮中所受到的最大切应力最小(680.668 Pa)；当流量为5 L/min时，最大切应力出现最大值(710.393 Pa)；当流量为3-7 L/min时，最大切应力在5%的范围内波动。图2E-H表明，在不同的流量下，蜗壳中血液所受到的最大切应力均位于隔舌处和蜗壳外壁面，血液在蜗壳中所受最大切应力明显小于叶片部分；当流量Q= 2 L/min时，蜗壳中血液所受到的最大切应力最大 (401.462 Pa)；当流量Q=5 L/min时，血液于蜗壳处所受到的最大切应力急剧减小。

2.1.2 切应力分布图3表明，随着流量的增大，0-50 Pa范围内的切应力所占比例逐渐减小，同时50-100 Pa、100-150 Pa及150-1 000 Pa范围内的切应力所占比例逐渐增加。当Q=7 L/min时，血液在叶片部分所受切应力在150-1 000 Pa范围内所占百分比最高，达到3.02%；当Q= 3 L/min时，血液在叶片部分所受切应力在150-1 000 Pa范围内所占百分比最低(1.95%)。

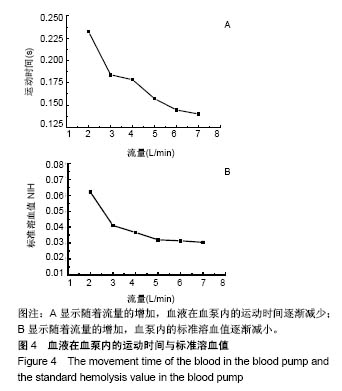

2.1.3 标准溶血值分析图4A所示，随着流量的增加，血液在血泵内的运动时间逐渐减少，其中Q=2 L/min时，血液的运动时间最长(0.232 3 s)；Q=7 L/min时，血液的运动时间最短(0.139 9 s)。标准溶血值(NIH)是衡量溶血程度的定量描述^[32]。图4B所示，随着流量的增加，血泵内的标准溶血值逐渐减小，当流量为Q=7 L/min，标准溶血值(NIH)达到最低值(0.03)，此时血泵具有最佳的标准溶血值。

2.2 叶片出口宽度对血泵溶血性能的影响

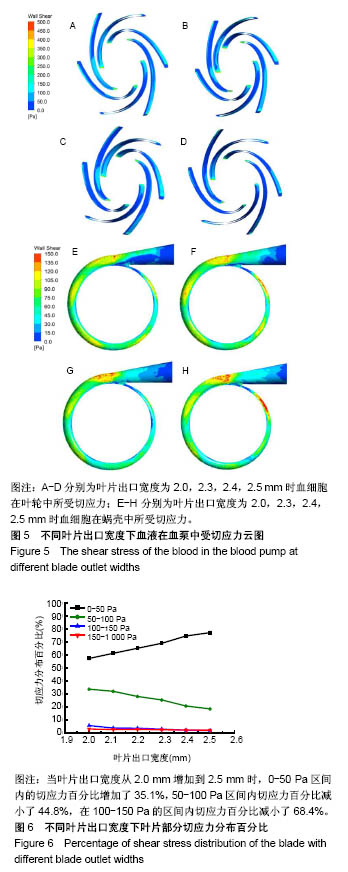

2.2.1 叶片出口宽度对切应力的影响图5A-D表明，随着叶片出口宽度b₂的改变，高切应力(大于150 Pa)区域所占面积较小且均位于叶片入口与叶片出口工作面处，当叶片出口宽度b₂=2.2 mm时，血液在叶片部分的切应力最大(709.71 Pa)，当叶片出口宽度减小或增大时，血液在叶片部分的最大切应力均急剧下降，当b₂=2.1 mm时，最大切应力最小(525.81 Pa)。图5E-H表明，在不同的叶片出口宽度下，蜗壳中血液所受到的最大切应力均位于蜗壳外壁面，0-150 Pa范围内的切应力所占比例均大于99%；仅当叶片出口宽度b₂=2.5 mm，血液于蜗壳处所受到的最大切应力(277.901 Pa)超过150 Pa，且所占比例仅为0.88%。

2.2.2 切应力分布图6显示，随着出口宽度的增大，0- 50 Pa、50-100 Pa与100-150 Pa区间内的切应力分布百分比基本呈线性变化，当出口宽度b₂从2.0 mm增加到 2.5 mm时，0-50 Pa区间内的切应力百分比增加了35.1%，50-100 Pa区间内切应力百分比减小了44.8%，在100- 150 Pa的区间内切应力百分比减小了68.4%。

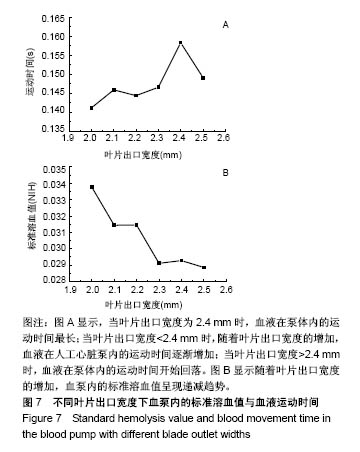

2.2.3 标准溶血值分析图7A所示，当叶片出口宽度b₂=2.4 mm时，血液在泵体内的运动时间最长(0.158 3 s)；当叶片出口宽度<2.4 mm时，随着叶片出口宽度的增加，血液在人工心脏泵内的运动时间逐渐增加，其中叶片出口宽度b₂=2.0 mm运动时间最短(0.141 2 s)；当叶片出口宽度>2.4 mm时，血液在泵体内的运动时间开始回落。图7B为叶片出口宽度b₂=2.0 mm到2.5 mm时离心式人工心脏泵内的标准溶血值，可看到随着叶片出口宽度的增加，血泵内的标准溶血值呈现递减趋势；当出口宽度b₂=2.0 mm时，泵内标准溶血值最高为0.034，当叶片出口宽度增加时，标准溶血值迅速减小；当b₂从2.0 mm增加到2.1 mm时，标准溶血值降低了6.9%；增加至2.3 mm时，标准溶血值降低了13.8%；增加到2.5 mm时，标准溶血值降低了14.5%。
