纳米银与纳米羟基磷灰石混合填塞对即刻种植骨结合的作用

doi:10.3969/j.issn.2095-4344.2015.47.019

中国组织工程研究 ›› 2015, Vol. 19 ›› Issue (47): 7649-7654.doi: 10.3969/j.issn.2095-4344.2015.47.019

• 纳米生物材料 nanobiomaterials • 上一篇下一篇

纳米银与纳米羟基磷灰石混合填塞对即刻种植骨结合的作用

郑宇¹，李冰婷²，王俐杰¹，樊世锋¹，侯晓薇¹

1河北医科大学第三医院口腔内科修复科，河北省石家庄市 050000; 2韶关市口腔医院修复科，广东省韶关市 512000

收稿日期:2015-09-20 出版日期:2015-11-19 发布日期:2015-11-19
通讯作者: 侯晓薇，主任医师，河北医科大学第三医院口腔内科修复科，河北省石家庄市 050000
作者简介:郑宇，女，1989年生，河北省石家庄市人，汉族，河北医科大学在读硕士，主要从事口腔修复专业。
基金资助:
2011年度留学人员科技活动资助项目

Effect of nanosilver and nanohydroxyapatite mixed filling on osseointegration of immediate implants

Zheng Yu¹, Li Bing-ting², Wang Li-jie¹, Fan Shi-feng¹, Hou Xiao-wei¹

1Department of Oral Medicine Prosthodontics, the Third Hospital of Hebei Medical University, Shijiazhuang 050000, Hebei Province, China; 2Department of Prosthodontics, Stomatological Hospital of Shaoguan City, Shaoguan 512000, Guangdong Province, China

Received:2015-09-20 Online:2015-11-19 Published:2015-11-19
Contact: Hou Xiao-wei, Chief physician, Department of Oral Medicine Prosthodontics, the Third Hospital of Hebei Medical University, Shijiazhuang 050000, Hebei Province, China
About author:Zheng Yu, Studying for master’s degree, Department of Oral Medicine Prosthodontics, the Third Hospital of Hebei Medical University, Shijiazhuang 050000, Hebei Province, China
Supported by:
the Science and Technology Foundation for Overseas Students in 2011

摘要/Abstract

摘要：

背景：纳米银具有显著的抗菌性能，纳米羟基磷灰石具有良好的生物活性及机械强度，将两者混合既可促进骨形成又具有抗菌性能。
目的：观察纳米银与纳米羟基磷灰石混合填塞在即刻种植骨结合过程中的作用。
方法：拔除9只新西兰大白兔上下颌4个切牙后，随机分为实验组(n=6)与对照组(n=3)，实验组在拔牙窝内填塞纳米银与纳米羟基磷灰石混合物，对照组在拔牙窝内填塞纳米羟基磷灰石，两组均即刻植入钛螺纹钉。植入后4，8，12周取完整上下颌骨标本，进行大体观察、扭矩实验测试、X射线骨密度分析及组织学观察。
结果与结论：实验组不同时间点的新生骨灰度值、最大扭矩值均高于对照组(P < 0.05)。植入12周内，实验组成骨速度及新生骨组织成熟度均高于对照组，且始终无炎细胞浸润；对照组植入4周时可见大量炎细胞浸润，植入8周时仍可见少量炎细胞。表明纳米银与纳米羟基磷灰石混合植骨有更好的抗菌作用、生物相容性和骨诱导能力，能够加快骨结合，促进成骨，较单纯使用纳米羟基磷灰石效果好。
中国组织工程研究杂志出版内容重点：生物材料；骨生物材料; 口腔生物材料; 纳米材料; 缓释材料; 材料相容性；组织工程

关键词: 生物材料, 纳米材料, 纳米银, 纳米羟基磷灰石, 骨结合, 即刻种植, 生物相容性, 骨诱导

Abstract:

BACKGROUND: Nanosilver has significant antibacterial properties, and nanohydroxyapatite has good biological activity and mechanical strength, while their mixture cannot only promote bone formation but also have antibacterial properties.
OBJECTIVE: To observe the effect of nanosilver and nanohydroxyapatite mixed filling on the osseointegration of immediate implants.
METHODS: Nine New Zealand white rabbits were randomly divided into experimental group (n=6) and control group (n=3) after four incisors from the upper and lower jaw were extracted. The mixture of nanosilver and nanohydroxyapatite was filled into the tooth socket in the experimental group, while nanohydroxyapatite was filled into the tooth socket in the control group. Titanium screw was immediately implanted into both groups. The intact maxilla and mandibular specimens were harvested at the 4th, 8th, and 12th weeks after operation. Gross observation, X-ray bone density analysis, torque test and histological observation were conducted.
RESULTS AND CONCLUSION: The gray value and maximum torque value of regenerated osseous tissue at different time points in experimental group were significantly higher than those in the control group (P < 0.05). Within 12 weeks of implantation, the bone formation rate and maturity of new bone tissue were higher in the experimental group compared with the control group, and no inflammatory cell infiltration occurred. At the 4th week after implantation, there was a large amount of inflammatory cell infiltration, and few inflammatory existed at the 8th week after implantation. These results demonstrate that compared with nanohydroxyapatite alone, the mixture of nanosilver and nanohydroxyapatite shows better antibacterial effect, biocompatibility and osteoinductive ability, which may accelerate osseointegration and promote osteogenesis.
中国组织工程研究杂志出版内容重点：生物材料；骨生物材料; 口腔生物材料; 纳米材料; 缓释材料; 材料相容性；组织工程

Key words: Durapatite, Nanostructures, Osseointegration, Tissue Engineering

郑宇，李冰婷，王俐杰，樊世锋，侯晓薇. 纳米银与纳米羟基磷灰石混合填塞对即刻种植骨结合的作用[J]. 中国组织工程研究, 2015, 19(47): 7649-7654.

Zheng Yu, Li Bing-ting, Wang Li-jie, Fan Shi-feng, Hou Xiao-wei. Effect of nanosilver and nanohydroxyapatite mixed filling on osseointegration of immediate implants[J]. Chinese Journal of Tissue Engineering Research, 2015, 19(47): 7649-7654.

图/表（结果） 4

参考文献

[1] McLaren AC.A lternative materials to acrylic bone cement for delivery of depotantibiotics in orthopaedic infections.Clin Orthop.2004;427:101-106.

[2] 卢旻鹏.载银纳米抗菌复合骨填充材料治疗兔胫骨慢性骨髓炎的实验研究[D].重庆医科大学,2010.

[3] Xiu ZM,Zhang QB.Negligible particle-specific antibacterial activity of silver nanoparticles.Nano Lett.2012;12(8): 4271-4275.

[4] 张晟,麦理想,柳大烈,等.纳米Ag/TiO_2涂层托槽对牙龈卟啉单胞菌的抗菌性能[J]. 广东医学,2012,33(9):1220-1222.

[5] Shipra T,Mehrotra GK.Chitosan-silver oxide nanocomposite film：Preparation and antimicrobial activity. Mater Sci.2011; 34(1):29-35.

[6] Humberto HL,Nilda VA,Liliana IT .Mode of antiviral action of silver nanoparticles against HIV-1.Nanobiotechnology. 2010; 8(1):21-28.

[7] LiW R,Xie XB,Shi QS,et al.Antibacterial activity and mechanism of silver nanoparticles on Escherichia coli.Appl Microbiol Biotechnol.2010;85(4):1115-1122.

[8] 吴宗山,李莉.天然产物绿色合成小尺寸纳米银及抗菌性[J].精细化工,2014,31(8):964-973.

[9] You CG,Chun MH,Xin GW,et al.The progress of silver nanoparticles in the antibacterial mechanism，clinical application and cytotoxicity. Mol Biol Rep.2012;39(9): 9193-9201.

[10] 朱玲英,郭大伟,顾宁.纳米银细胞毒性体外检测方法研究进展[J].科学通报,2014,22(59):2145-2152.

[11] Silver S. Bacterial silver resistance：Molecular biology and uses and misuses of silver compounds.FEMS Microbiol Rev. 2013;27(2):341-353.

[12] Sukumaran P,Eldho KP.Silver nanoparticles: mechanism of antimicrobial action, synthesis, medical applications, and toxicity effects. Int Nano Lett.2012;2(32):1-10.

[13] Xu C,Su P,Wang Y,et al.A novel biomimetic composite scaffold hybridized with mesenchymal stem cells in repair of rat bone defects models.J Biomed Mater Res A.2010;95(2): 495-503.

[14] 宋华,任向前,未东兴.纳米羟基磷灰石对缺损骨再生的影响[J].中国组织工程研究,2015,19(8):1155-1159.

[15] Heuer W,Elter C,Demling A,et al.Analysis of early biofilm formation on oral implants in man.J Oral Rehabil.2007; 34(5):377-382.

[16] 张筱薇,张强,周力伟.种植修复后牙周菌群在不同时期变化的定量研究[J].中国微生态学杂志,2008,20(6):577 -579.

[17] 霍晓敏.种植体周围炎的治疗方法及其评价[J].口腔医学研究, 2008,24(1):99.

[18] 杜滕飞,商红国.种植体周围炎防治方法的研究进展[J].临床口腔医学杂志,2015, 31(2):114-115.

[19] 吴宗山,胡海洋,任艺,李莉.纳米银的抗菌机理研究进展[J].化工进展,2015,34 (5):1349-1370.

[20] 隋洪艳.骨粉内缓释纳米银缓释及抗菌性能研究[D].吉林大学, 2013.

[21] 孙倩,李明春,马守栋.纳米银抗菌活性及生物安全性研究进展[J].药学研究,2013,32(2):103-105.

[22] Georgios AS,Sotiris EP.Antibacterial activity of nanosilver ions and particles. Environ Sci Technol.2010;44(14)5649-5654.

[23] Bhattacharjee S,Ershov D,Fytianos K,et al.Cytotoxicity and cellular uptake of tri-block copolymer nanoparticles with different size and surface characteristics. Par Fibre Toxicol. 2012;9(11):1-19.

[24] Gorth DJ, Rand DM,Webster TJ.Silver nanoparticle toxicity in Drosophila: size does matter.Int J Nanomedicine.2011;6: 343-350.

[25] Munger MA,Radwanski P,Hadlock GC,et al. In vivo human time-exposure study of orally dosed commercial silver nanoparticles.Nanomedicine. 2014;10(1):1-9.

[26] Faedmaleki F,H Shirazi F,Salarian AA,et al. Toxicity Effect of Silver Nanoparticles on Mice Liver Primary Cell Culture and HepG2 Cell Line.Iran J Pharm Res. 2014;13(1):235-242.

[27] 刘玉,尹伟,史春.20-40nm银的体外生物安全性研究[J].口腔医学研究,2015,31(2):120-122.

[28] 廖娟,费伟,郭俊.纳米银抗菌钛表面对成骨细胞早期生物学行为的影响[J].实用医院临床杂志,2014,5(11):47-49.

[29] 王守立.纳米银骨水泥预防关节置换术后感染的实验研究[D].第二军医大学,2013.

[30] 佘文珺,傅远飞,张富强.纳米载银无机抗菌剂对义齿基托树脂细胞毒性的影响[J].上海交通大学学报:医学版,2006,26(10): 1102-1104.

[31] Johansson CB，Alhrektsson T.A removal torque and histomorphometric study of comm ercially pure niobium and titanium implants in rabbit bone.Clin Oral Implants.1991; (2):24-29.

[32] 高劲松,孙伟.种植体-骨整合情况的数据化观察方法[J].中国临床医药研究杂志, 2005,11(140):15205-15207.

[33] 康博,刘成军,刘国红,等.牙种植体周围骨缺损引导骨组织再生后骨结合的生物力学研究[J].中国口腔种植学杂志,2009, 14(1): 1-3.

[34] Verma D,Katti KS,Katti DR.Osteoblast adhesion, proliferation and growth on polyelectrolyte complex-hydroxyapatite nanocomposites.Philos Transact A Math Phys Eng Sci.2010; 368(1917):2083-2097.

[35] Murphy CM,O'Brien FJ.Understanding the effect of mean pore size on cell activity in collagen-glycosaminoglycan scaffolds.Cell Adh Migr.2010;4(3):321-329.

[36] 桑裴铭,张明.医用纳米羟基磷灰石/聚酰胺66复合生物材料研究现状及进展[J].医学综述,2012,18(13):2072-2074.

引言

近年来，随着口腔种植技术的不断成熟发展，骨组织替代材料解决了由于各种原因引起的牙种植体植入区骨量不足问题，使得口腔种植修复逐渐成为牙列缺损甚至牙列缺失的首选修复方式。如何控制术后感染，减少种植体周围炎发生，提高种植修复成功率成为种植治疗中的热点及难点。种植体与周围骨组织之间无牙周膜，炎症一旦发生将在种植体周围扩展迅速，造成种植体周围骨吸收，稳定性下降，最终导致种植失败。研究表明，种植体周围炎最主要的致病菌是以牙龈卟啉单胞菌、具核梭杆菌等为主的革兰阴性厌氧杆菌。

现今，防治种植体周围炎的重点集中在局部药物缓释系统的应用上。局部药物缓释系统可直接作用于病变部位，在局部维持较高药物浓度，同时保持较低的血药浓度，避免全身系统用药的不良反应。目前的骨植入型局部药物缓释系统主要负载四环素、万古霉素等抗生素，但随着耐药菌株的增多，其药效受到不同程度的限制；并且受目前技术的限制，不能达到药物长期稳定释放；还有研究表明部分抗生素的种类及浓度会影响局部骨组织的生长^[1-2]。所以研发一种更好的药物，使抗菌、缓释、骨诱导、骨传导达到较完美结合成为目前研究的重点和热点。

纳米银抗菌剂为这一命题提供了新的研究方向。国内外大量研究已证实纳米银具有较强的抗菌性^[3]，尤其对于口腔领域而言更是如此，张晟等^[4]证实纳米银对牙龈卟啉单胞菌的抗菌率高88.47%。除此之外，纳米银还具有以下优点：①安全性高：纳米银在纳摩尔或微摩尔浓度即表现出强烈的抗菌性^[5-6]，对哺乳动物的毒性较低且并发症少^[6]。②持久性好：纳米银负载于壳聚糖等载体上可持续释放出AgO，维系较为恒定的银浓度^[7-8]。③广谱抗菌^[8]：纳米银能够有效抑制包括真菌在内的650余种致病菌^[4，9-11]，甚至可杀死HIV-1病毒^[6]。④不易产生耐药性^[12]。纳米羟基磷灰石作为临床商品化的骨组织工程支架材料^[13]，具有良好生物活性及优越的机械性能，与骨组织结合良好^[14]。本实验旨在将纳米银与纳米羟基磷灰石混合，制成新型骨替代材料，用于填塞兔上下切牙即刻种植时的拔牙窝，探讨其促进骨结合和增强种植体抗菌性能的作用，为临床制备更有效植骨材料提供实验依据。
中国组织工程研究杂志出版内容重点：生物材料；骨生物材料; 口腔生物材料; 纳米材料; 缓释材料; 材料相容性；组织工程

材料方法

1.1 设计随机对照动物实验。

1.2 时间及地点于2015年5至9月在河北医科大学第三医院动物实验室、实验中心完成。

1.3 材料

实验动物：成年健康新西兰大白兔9只，普通级，雌雄不拘，体质量2.5-3.5 kg，购于河北医科大学动物实验中心，许可证号：1405120。随机抽取6只兔作为实验组，另3只为对照组。

主要药品：纳米银(上海超威纳米科技有限公司)；纳米羟基磷灰石(北京德科岛金科技有限公司)。

实验器械：钛螺纹钉(2.0 mm×10 mm)；南韩打磨机STRONG 90型；Minray口内牙片机(芬兰SOREDEX公司)；DIGORA Optime牙片数字成像系统(芬兰SOREDEX公司)；BOSE electroforce 3220-AT(美国BOSE公司)。

1.4 实验方法

纳米银与纳米羟基磷灰石混合物的制备：使用漩涡混合器将10 g纳米羟基磷灰石与0.1 g纳米银粉末均匀混合，制备出纳米银浓度为1%的纳米银与纳米羟基磷灰石混合物，待用。

动物模型制作：局麻下，分4次磨除所有兔双侧上下颌切牙至唇侧1/2，每隔1周磨除1次。全麻下拔除兔上下颌4个切牙后，实验组填塞纳米银与纳米羟基磷灰石混合物于新鲜拔牙窝内，对照填塞单纯纳米羟基磷灰石于新鲜拔牙窝内，两组即刻种植钛螺纹钉，缝合。

取材：植入后第4，8，12周，采用空气栓塞法处死分别实验组动物2只、对照组1只，并获取双侧上下颌颌骨标本，去除表面附着组织，将标本置于体积分数10%中性甲醛溶液中，保存于4 ℃冰箱中，备用。

1.5 主要观察指标

大体观察：观察手术后兔一般情况及是否存在伤口感染现象。获取标本后，观察钛螺纹钉有无松动﹑脱落等情况，探针探查周围骨组织结合情况。

X射线检测骨密度：采用平行投照法对各组标本拍摄X射线片，观察拔牙窝内新生骨密度及钛螺纹钉与周围骨组织结合情况。通过Digora Optime影像扫描仪将X射线片转换成数字成像导入电脑中，使用DFW口腔应用软件对拔牙窝内新生骨情况进行观察，采集图像上骨密度的细微变化，测量钛螺纹钉周围新生骨灰度值，以灰度值表示其密度高低，灰度值越大骨密度越高。

每标本于钛螺纹钉第1，5，10螺纹上下1 mm处取6个点测量该处灰度值，并将6点平均值作为该标本钛螺纹钉周围骨组织的平均灰度值。该软件设定完全投射区灰度值为0，完全阻射为256。

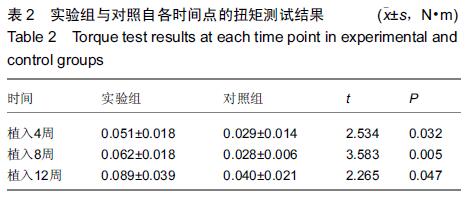

扭矩测试：制作特殊的夹持工具，以检测台下方夹子固定带有钛螺纹钉标本的夹具，上方与测试仪传感器连接的夹子固定钛螺纹钉螺丝刀，测试仪缓缓旋转，施加扭力直到钛螺纹钉松动，自动记录运动中的扭矩值。把过程数据转入Microsoft Office Excel制作旋转角度-扭矩相关散点图，散点图上扭矩峰值为该螺纹钉松动时的扭矩值，用此值代表螺纹钉与骨的结合力。将同一时间两组钛螺纹钉的扭矩峰值进行t 检验，比较同一时间段两组骨结合力是否有差异。

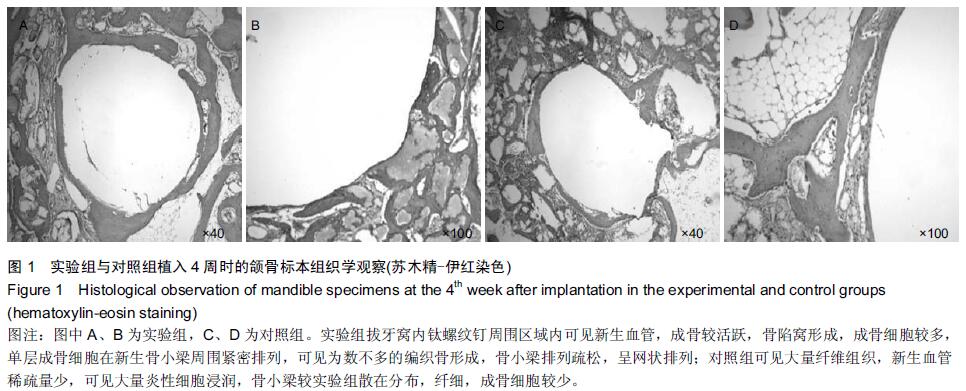

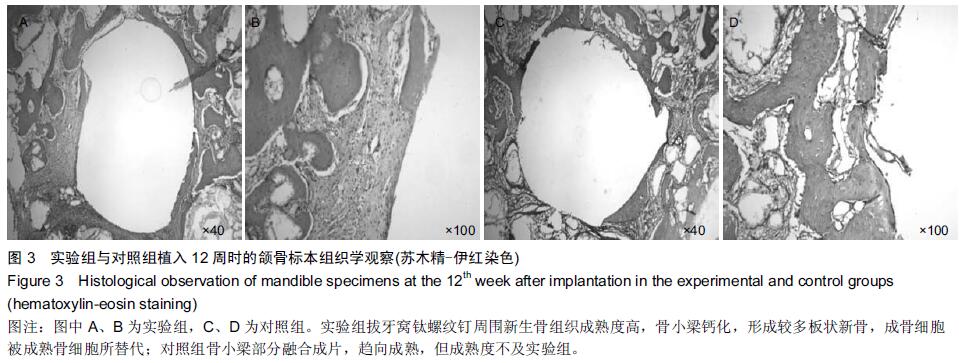

组织学观察：将骨组织切片(厚度5 μm)进行苏木精-伊红染色，分别在40倍、100倍光学显微镜下观察种植体周围新骨生长、矿化及纤维组织、血管等的生长情况等。

1.6 统计学分析采用SPSS 19.0统计分析软件对最大扭矩值、灰度值进行统计。数据采用x(_)±s表示，并将结果进行两独立样本t 检验分析

讨论

目前临床上影响种植成功率的主要因素为种植体周围炎的发生。种植体周围炎不仅会在种植体植入初期影响种植体-骨结合的形成，还会破坏种植体周骨组织，引起骨吸收破坏，导致种植体支持骨丧失，种植体部分暴露甚至松动脱落。与天然牙不同，种植体-骨界面之间无牙周膜结构，缺乏丰富的血供，容易被周围致病菌内毒素及代谢产物所侵袭，防御及修复能力极低，一旦发生炎症，种植体周围组织破坏进展较快^[15-17]。目前临床上对于种植体周围炎的治疗主要有机械清创与局部用药或联合激光疗法、手术治疗、骨基质蛋白与膜技术等方法^[18]，研发一种新型、长效、安全的抗菌药物，以预防种植体周围炎的发生成为了研究热点。纳米银在具有强大抗菌机制的同时，还具有良好的生物安全性，起效快，作用时间长，且不宜耐药。虽然目前对纳米银的抗菌机制仍处于研究阶段，但国内外学者已从影响细菌生活环境、破坏细菌细胞壁和细胞膜、抑制DNA复制、抑制酶呼吸作用和抑制其他酶活性 5个方面进行了阐述^[19]，为进一步研究提供了指导。到目前为止已有许多骨科研究将纳米银作为骨充填材料植入骨缺损中，取得了良好进展。

本实验将纳米银与纳米羟基磷灰石混合填塞入即刻种植的拔牙窝内，组织学研究显示，实验组不同时间位点均未见植体周围有明显炎性细胞浸润，表明纳米银在种植体植入后具有良好的抗炎作用，可减少感染的发生，促进成骨细胞聚集和黏附，加速种植体-骨界面的形成，并且可防止种植体长时间植入后细菌沉积过多，进而影响种植体的长期稳定性。另外，目前纳米银载体多使用乳化法^[20]、常压共溶法等制备而成^[2]，用时时间长且过程复杂，本实验使用单纯物理混合法制备纳米银与纳米羟基磷灰石复合物，方法简便易行，价格低廉，无需大型设备。

尽管纳米银材料抗菌优势明显，但也暴露出一些问题，特别是银积累和迁移造成的生理和环境安全问题^[21]。如银富集到较高浓度时对人体和哺乳动物有较大危害，会伴随呼吸进入线粒体、胚胎及肝脏和循环系统等^[11]，因此纳米银抗菌材料的应用范围和使用剂量非常值得关注^[12,22]。目前对纳米银生物毒性的机制仍处于研究阶段，Bhattacharjee等^[23]认为，纳米银独特的量子效应、小尺寸效应和极大的比表面积，使其与生物分子间发生化学反应和物理吸附作用，从而随细胞摄入而产生毒性效应。因此，对纳米银的生物安全性评估，应从纳米银粒子的浓度、粒径大小、吸附量、银离子释放量、载体形式及作用时间等多因素加以综合考虑。虽然大量体外实验证明纳米银具有较强的生物毒性，但随着越来越多实验的进行，又给临床带来了新思路。Gorth等^[24]将果蝇卵暴露于不同浓度的纳米银溶剂中，发现20-30 nm纳米银并未产生明显遗传毒性。Munger等^[25]采用随机单盲的交叉设计，在符合伦理学要求的情况下给60例健康受试者口服商品型纳米银粒子制剂14 d，之后通过多项检测证明未发生可检测的重要临床毒性标记。甚至有学者通过体外实验发现纳米银对肝癌细胞高度敏感，可作为今后新型抗癌药物的发展方向^[26]。可以看出，纳米银的毒性是双刃剑，只要使用得当，并不会产生不良后果。

在将纳米银作为骨充填材料的相关研究中，刘玉等^[27]发现20-40 nm的银离子对原代培养的人牙龈成纤维细胞无明显细胞毒性；廖娟等^[28]研究发现，纳米银抗菌钛板对体外培养成骨细胞早期增殖及碱性磷酸酶活性均无不良影响。王守立^[29]在纳米银骨水泥预防关节置换后感染的体内外实验中得出结论，1%纳米银骨水泥能完全抑制待检测的细菌，并未检测出体外细胞毒性。佘文珺等^[30]通过使用MTT法比较不同浓度纳米银抗菌剂的细胞毒性，结果其浓度≤10%时生物安全性良好。本实验使用直径20 nm、浓度为1%的纳米银，组织学观察中未发现对周围成骨细胞聚集及早期增殖有不良影响。通过以上研究可以得出结论，即纳米银的毒性并非绝对的，同时具有良好的抗菌性能和较高的生物安全性是可行的。

本实验采用大体观察、X射线影像学观察、灰度值测试、生物力学扭矩实验、组织学观察等宏观和微观检测方法，克服了单个测试方法的不足。1991年Johansson和Albrektsson研究发现种植体骨结合程度和种植体抗扭转力间呈明显正相关关系，此后种植体扭力测试作为一种生物机械方法被用于检测种植体骨结合程度^[31]。种植体骨界面作为一个整体，在功能状态下承受载荷，并将载荷分布和传递，骨界面的应力大致有压应力、拉应力、剪应力3种形式，相关生物力学测试方法有推出实验、拔除实验和扭转实验^[32]。扭矩测试是采用旋出扭矩法测试骨与种植体之间结合强度的一种方法，是在对种植体施加逆时针扭矩直到种植体松动、种植体骨界面破坏为止，并使用仪器记录下扭矩峰值，以此来衡量种植体周围骨结合的抗剪切破坏的强度^[33]，该值越大说明钛螺纹钉与周围骨组织结合越牢固，稳定性就越高。本实验采用扭矩测试作为观察种植体-骨界面结合强度的方法之一，受力尽量模拟临床牙合力加载方向，结果可信度较高且对临床有指导意义。

骨缺损的修复需要具有良好支持细胞生长的桥接材料，本实验采用成品纳米羟基磷灰石粉末直接填塞，方法简便易行，其三维载体支架结构，特别是支架内部广泛存在的大交通孔^[34-35]，利于骨和基质的形成，可为拔牙窝内成骨细胞的生长提供稳定的空间微环境，有利于细胞附着^[36]，促使细胞增殖分化，加速拔牙窝内骨重建，对照组即显示出骨修复效果和局部成骨现象，说明纳米羟基磷灰石具有良好的理化特性、支持作用及骨整合作用。

本实验将纳米银与纳米羟基磷灰石混合，结果显示混合产物不仅具有纳米羟基磷灰石的促成骨作用，还具备了纳米银良好的抗菌特性，可有效抵抗感染，使纳米羟基磷灰石的作用发挥得更加突出，二者联合作用，为种植体-骨结合提供良好的微环境，最终达到促进成骨，诱导骨结合，稳定种植体的目的，组织学观察中均未发现对成骨细胞有明显毒性，达到预期实验效果。但本实验样本量较少，实验条件及实验周期所限，远期效果如何尚无实验数据支持，还需要进一步大量的体内外实验研究论证。
中国组织工程研究杂志出版内容重点：生物材料；骨生物材料; 口腔生物材料; 纳米材料; 缓释材料; 材料相容性；组织工程

纳米银与纳米羟基磷灰石混合填塞对即刻种植骨结合的作用

Effect of nanosilver and nanohydroxyapatite mixed filling on osseointegration of immediate implants

PDF

可视化

被引次数

摘要/Abstract

引用本文

使用本文

图/表（结果） 4

参考文献

相关文章 15

引言

材料方法

讨论

文章快阅

延伸阅读

编辑推荐

Metrics

本文评价

[1]	刘江锋. 纳米羟基磷灰石/聚酰胺66复合材料联合锁定钢板治疗股骨骨纤维异常增殖症[J]. 中国组织工程研究, 2021, 25(4): 542-547.
[2]	李黎, 马力. 磁性壳聚糖微球固定化乳糖酶及其酶学性质[J]. 中国组织工程研究, 2021, 25(4): 576-581.
[3]	刘鋆, 杨龙, 王伟宇, 周玉虎, 吴颖, 卢涛, 舒莉萍, 马敏先, 叶川. 聚3-羟基丁酸酯4-羟基丁酸酯/聚乙二醇/氧化石墨烯组织工程支架的制备和性能评价[J]. 中国组织工程研究, 2021, 25(22): 3466-3472.
[4]	李鑫平, 崔秋菊, 曾曙光, 冉高英, 张兆强, 刘显文, 方炜, 徐帅妹. β-磷酸三钙/壳聚糖水凝胶改性对牙髓干细胞生长与矿化的影响[J]. 中国组织工程研究, 2021, 25(22): 3493-3499.
[5]	刘利永, 周雷. 组织工程用水凝胶研发现状和发展趋势：基于专利信息的分析[J]. 中国组织工程研究, 2021, 25(22): 3527-3533.
[6]	周安琪, 唐渝菲, 吴秉峰, 向琳. 骨膜组织工程设计：共性与个性的结合[J]. 中国组织工程研究, 2021, 25(22): 3551-3557.
[7]	霍花, 程余婷, 周倩, 齐昱晗, 伍超, 石前会, 杨童景, 廖健, 洪伟. 种植体表面药物涂层对骨结合的影响[J]. 中国组织工程研究, 2021, 25(22): 3558-3564.
[8]	郎丽敏, 何生, 姜增誉, 胡奕奕, 张智星, 梁敏茜. 导电复合材料在心肌梗死组织工程治疗领域的应用进展[J]. 中国组织工程研究, 2021, 25(22): 3584-3590.
[9]	马晴, 施丽燕, 黄思雪, 郑章博文, 张爱华, 战德松, 付佳乐. 氧化锆陶瓷在牙体修复领域的研究现状及展望[J]. 中国组织工程研究, 2021, 25(22): 3597-3602.
[10]	闻志靖, 顾鹏真, 贺西京, 李家良, 王一斌, 王逸群. 高分子聚合物聚醚酮酮的发展及其医学应用前景[J]. 中国组织工程研究, 2021, 25(22): 3603-3608.
[11]	陈思宇, 李燕楠, 颉丽英, 刘司麒, 范玉蓉, 房昌星, 张鑫, 权家宇, 左琳. 负载碱性成纤维细胞生长因子温敏性壳聚糖-胶原复合水凝胶可减缓小鼠心肌梗死后心室的重构[J]. 中国组织工程研究, 2021, 25(16): 2472-2478.
[12]	王任先, 曹晶晶, 王宏刚, 万奔, 刘巍峰. 几种分散剂对纳米羟基磷灰石团聚、细胞内分布和细胞增殖的影响[J]. 中国组织工程研究, 2021, 25(16): 2500-2505.
[13]	解健, 苏俭生. 静电纺丝取向纳米纤维作为组织工程生物支架的优势与特征[J]. 中国组织工程研究, 2021, 25(16): 2575-2581.
[14]	纪琦, 喻正文, 张剑. 3D打印金属基生物材料工艺和临床应用的问题与趋势[J]. 中国组织工程研究, 2021, 25(16): 2597-2604.
[15]	严浩, 齐志明. 纳米材料人工韧带骨连接及在抗粘连领域的研究与应用[J]. 中国组织工程研究, 2021, 25(16): 2605-2611.
