三维有限元分析钢板内固定治疗跟骨骨折

黄诸侯¹，李俊²，杜景文³，陈日齐⁴，张建新⁵

1晋江市安海医院骨科，福建省晋江市 362200
2苏州大学附属第一医院骨科，江苏省苏州市 215006

3三门峡市中医院骨科，河南省三门峡市 472000

4福州大学光弹实验室，福建省福州市 350003
5厦门市中医院骨科，福建省厦门市 361009

收稿日期:2012-09-07 修回日期:2013-03-05 出版日期:2013-04-23 发布日期:2013-04-23
通讯作者: 张建新，博士，主任医师，厦门市中医院骨科，福建省厦门市 361009 fjzjx@126.com
作者简介:黄诸侯，男，1964年生，福建省南安市人，汉族，1987年福建中医学院毕业，主任医师，主要从事创伤骨科及关节外科方面的研究。 hzhdoc@sina.com
基金资助:
福建省泉州市科技局资助项目(2007z52)

Three-dimensional finite element analysis of calcaneus fracture treated with plate fixation

Huang Zhu-hou¹, Li Jun², Du Jing-wen³, Chen Ri-qi⁴, Zhang Jian-xin⁵

1 Department of Orthopedics, Anhai Hospital of Jinjiang, Jinjiang 362200, Fujian Province, China
2 Department of Orthopedics, First Affiliated Hospital of Soochow University, Suzhou 215006, Jiangsu Province, China
3 Department of Orthopedics, Sanmenxia Hospital of Traditional Chinese Medicine, Sanmenxia 472000, Henan Province, China
4 Photoelastic Laboratory of Fuzhou University, Fuzhou 350003, Fujian Province, China
5 Department of Orthopedics, Xiamen Hospital of Traditional Chinese Medicine, Xiamen 361009, Fujian Province, China

Received:2012-09-07 Revised:2013-03-05 Online:2013-04-23 Published:2013-04-23
Contact: Zhang Jian-xin, Doctor, Chief physician, Department of Orthopedics, Xiamen Hospital of Traditional Chinese Medicine, Xiamen 361009, Fujian Province, China fjzjx@126.com
About author:Huang Zhu-hou, Chief physician, Department of Orthopedics, Anhai Hospital of Jinjiang, Jinjiang 362200, Fujian Province, China hzhdoc@sina.com

摘要/Abstract

摘要：

背景：有多种钢板治疗跟骨骨折，但究竟哪种效果更好，目前尚无定论。
目的：在跟骨骨折三维有限元模型上模拟加载3种类型的钢板，观察比较应力、应变及移位等生物力学性能。
方法：在踝关节中立位和背伸20°位建立跟骨骨折三维有限元模型，分别模拟使用跟骨Ⅰ型、Ⅱ型、Ⅲ型3种形状钢板对骨折进行固定，加载后计算内固定物自身的应力分布、骨骼的应力分布及骨折块间的移位程度。
结果与结论：①两种体位骨折模型3种固定方式下的钢板应力分布都不均匀，钢板前部应力水平均高于后部，Ⅰ型钢板的应力分布相对比较均匀。②两种体位骨折模型3种固定方式下跟骨的应力最大值均在跟骨前部，而正常跟骨最大应力值在跟结节处，Ⅰ型钢板固定跟骨骨折后骨骼的最大应力值均小于Ⅱ型、Ⅲ型钢板。③两种体位骨折模型3种固定方式下均发生了骨折块间的位移，其位移趋势是一致的。结果显示，与Ⅱ型、Ⅲ型钢板固定相比较，跟骨Ⅰ型钢板固定后所承受应力更小，且应力分布更均匀，较符合生物力学原理。

关键词: 骨关节植入物, 数字化骨科, 骨科三维有限元, 跟骨骨折, 钢板内固定, 三维有限元, 生物力学, 其他基金

Abstract:

BACKGROUND: There are many types of plate can be used for the treatment of calcaneus fracture, but it is not clear which type has the best effect.
OBJECTIVE: To observe and compare the biomechanical properties, such as stress, strain and displacement of three types of plate through loading them on the three-dimensional finite element model of calcaneus fracture.
METHODS: The three-dimensional finite element model of calcaneus fracture was established when the ankle joint was in neutral position and back stretches 20° position, then the type Ⅰ, type Ⅱ and type Ⅲ plates were used to fix the fracture model. Through loading force on the model, the stress distribution of plates and calcaneus, and displacement between fracture gaps were calculated.
RESULTS AND CONCLUSION: In the position of the neutral and back stretches 20°, the stress distribution of type Ⅰ, type Ⅱ and type Ⅲ plates was not uniform, and the stress at the front was higher than that at back. Comparatively, the stress distribution of type Ⅰ plate was more uniform than type Ⅱ plate and type Ⅲ plate. And the stress distribution of calcaneus at the front was higher than that at back, while the largest stress of the normal calcaneus was distributed on the tubercle. The maximum stress of calcaneus after fixed with type Ⅰ plate was lower than that fixed with type Ⅱ and type Ⅲ plates. Displacement among fracture gaps occurred after fixed with three types of plates in two positions, and the displacement tendency was uniform. The results show that when compared with type Ⅱ and type Ⅲ plates, the stress of calcaneus after fixed with type Ⅰ plate is smaller and more uniform which corresponds with the biomechanics principle.

Key words: bone and joint implants, digital orthopedics, orthopedic three-dimensional finite element, calcaneus fracture, plate internal fixation, three-dimensional finite element, biomechanics, other grants-supported paper

中图分类号:

R318

黄诸侯，李俊，杜景文，陈日齐，张建新. 三维有限元分析钢板内固定治疗跟骨骨折[J]. 中国组织工程研究, 2013, 17(17): 3094-3100.

Huang Zhu-hou, Li Jun, Du Jing-wen, Chen Ri-qi, Zhang Jian-xin. Three-dimensional finite element analysis of calcaneus fracture treated with plate fixation[J]. Chinese Journal of Tissue Engineering Research, 2013, 17(17): 3094-3100.

图/表（结果） 3

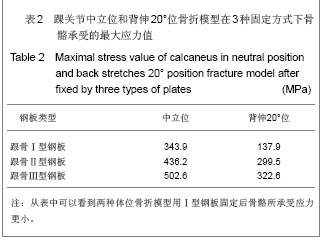

2.1 跟骨钢板固定的模型加载后骨骼应力分布情况 内固定物对骨骼应力分布的影响是衡量内固定方式优劣的一个因素。在踝关节中立位和背伸20°位时骨折模型使用跟骨Ⅰ型、Ⅱ型和Ⅲ型钢板3种方式固定后综合应力值的最大值均出现于跟骨前部，而正常跟骨最大应力值位于跟结节处。两种体位骨折模型用Ⅰ型钢板固定跟骨骨折后骨骼的最大应力值均小于Ⅱ型和Ⅲ型钢板固定后的最大应力值，见表2^[14]。

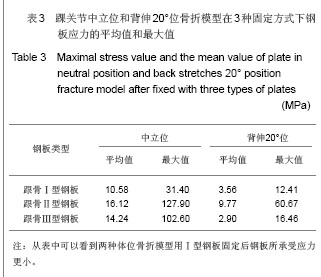

2.2 钢板固定的模型加载后内固定物自身应力分布情况 内固定物自身应力分布状况是衡量内固定方式优劣的另一个因素。理想的内固定物应使应力尽可能均匀地分布于内固定物上，不应过度集中在某些部位。踝关节中立位时3种钢板固定后的综合应力值分布都不均匀，钢板前部应力值均高于后部；跟骨Ⅰ型钢板的综合应力分布相对比较均匀，钢板整体平均应力值约为10.58 MPa，最大应力值在钢板前端上支螺钉孔周围为31.40 MPa；跟骨Ⅱ型钢板的综合应力分布最不均匀，钢板整体平均应力值约为16.12 MPa，最大应力值在钢板上臂螺钉孔周围为127.90 MPa；跟骨Ⅲ型钢板的综合应力分布介于两者之间，钢板整体平均应力值约为14.24 MPa，最大综合应力值在钢板最前端的下部螺钉孔周围为102.60 MPa。踝关节背伸20°位时3种固定方式下的钢板综合应力值分布也不均匀，钢板前部应力值均高于后部；跟骨Ⅰ型钢板的综合应力分布相对比较均匀，钢板整体平均应力值约为3.56 MPa，最大应力值在钢板前端上支螺钉孔周围为12.41 MPa；跟骨Ⅱ型钢板的综合应力分布最不均匀，钢板整体平均应力值约为9.77 MPa，最大应力值在钢板上臂螺钉孔周围为60.67 MPa；跟骨Ⅲ型钢板的综合应力分布介于两者之间，钢板整体平均应力值约为2.90 MPa，最大综合应力值在钢板最前端的下部螺钉孔周围为16.46 MPa，见表3^[14]。

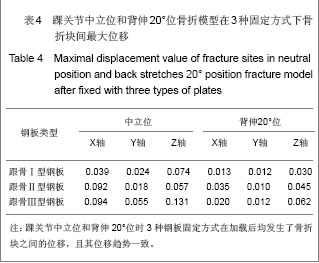

2.3 钢板固定的模型加载后骨折断端位移情况 骨折块经内固定后的位移程度是衡量内固定方式优劣的又一个因素。踝关节中立位和背伸20°位时3种钢板固定方式在加载后均发生了骨折块之间的位移，且其位移趋势一致。骨折块间X轴、Y轴、Z轴方向的最大位移量，见表4^[14]。
