兔单椎体压缩性骨折的应力-应变关系

李洲，韩世冰，张玉文，郭媛，张绪树

太原理工大学力学学院，山西省太原市 030024

出版日期:2019-02-08 发布日期:2019-02-08
通讯作者: 张绪树，博士，副教授，太原理工大学力学学院，山西省太原市 030024 郭媛，博士，副教授，太原理工大学力学学院，山西省太原市 030024
作者简介:李洲，男，1990年生，山西省文水县人，汉族，2018年太原理工大学毕业，硕士，主要从事生物力学方面的研究。
基金资助:
国家自然科学基金项目(11102126)，课题名称：肘关节接触压力分布的实验和有限元仿真研究，项目负责人：郭媛；国家自然科学基金项目(11472185)，课题名称：高处坠落时脊柱损伤机制研究，项目负责人：郭媛

Stress-strain relations of single-level vertebrae compression fracture in rabbits

Li Zhou, Han Shibing, Zhang Yuwen, Guo Yuan, Zhang Xushu

College of Mechanics, Taiyuan University of Technology, Taiyuan 030024, Shanxi Province, China

Online:2019-02-08 Published:2019-02-08
Contact: Zhang Xushu, PhD, Associate professor, College of Mechanics, Taiyuan University of Technology, Taiyuan 030024, Shanxi Province, China Guo Yuan, PhD, Associate professor, College of Mechanics, Taiyuan University of Technology, Taiyuan 030024, Shanxi Province, China
About author:Li Zhou, Master, College of Mechanics, Taiyuan University of Technology, Taiyuan 030024, Shanxi Province, China
Supported by:
the National Natural Science Foundation of China, No. 11102126 and 11472185 (to GY)

摘要/Abstract

摘要：

文章快速阅读：

文题释义：

单椎体：脊柱是人体的中轴，由26块骨，以及借助椎间盘、韧带、关节等连贯而成，可分为颈椎、胸椎、腰椎3段。单椎体是组成脊柱骨性部分的单个椎体，是脊柱最重要的组成部分，起到支撑、保护、运动等作用。

压缩性骨折：骨质因压缩而变形，多见于脊椎骨、根骨等处。人体骨，按组成、结构、位置、功能的不同可分为3部分：骨质、骨膜和骨髓。骨质由骨组织组成，按照其结构特点与位置的不同可划分为骨密质和骨松质。压缩性骨折多见于松质骨。

摘要

背景：脊柱是人体的中轴，结构复杂且功能多样。脊柱损伤，不但对感觉、运动系统等产生影响，甚至可能造成终生残疾或危及生命。

目的：通过单轴压缩破坏实验，分析兔椎体的生物力学特性及压缩载荷下的应力-应变关系，探讨兔龄、椎体类型等因素对椎体极限载荷、应力、应变等的影响，为临床上人脊柱压缩性骨折的预测和防护提供生物力学参考。

方法：通过材料性能试验机进行椎体轴向和侧向压缩实验，在椎体腹侧中部粘贴应变计，记录试验机的载荷以及应变计的应变等数据；通过对兔脊柱进行CT扫描，获得椎体的横截面积。

结果与结论：①兔龄对极限载荷的影响较显著，且随着兔龄增加，多数同名椎体可承受的极限载荷也相应增加；②脊柱生理弯曲转折位置的椎体易发生骨折或破坏；③此文的研究结果也可用于兔椎体压缩有限元分析的模型验证。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程
ORCID: 0000-0002-5693-8976(李洲)

关键词: 兔脊柱, 单椎体压缩性骨折, 极限载荷, 极限应变, 骨折后应力-应变, 国家自然科学基金

Abstract:

BACKGROUND: Spine is the central axis of the body, and has complex structure and versatile functions. Spinal injury will not only affect the sensory and movement systems, but may even result in life-long disability or life-threatening injuries.

OBJECTIVE: To analyze the stress-strain relations of the rabbit vertebrae obtained by uniaxial compression, and to explore the effects of rabbit age, body weight, and vertebral body type on the vertebral load, stress, and strain in order to provide biomechanical guidance to spinal compression fractures.

METHODS: Axial and lateral compression experiments of the vertebral body were performed through a material properties tester, strain gauges were attached to the ventral middle part of the vertebral bodies, and the data such as the load of the tester and the strain were recorded. The sectional area of vertebrae was obtained by CT scanning for rabbit spine.

RESULTS AND CONCLUSION: (1) The rabbit age had a significant effect on the ultimate load, and with age increasing, the ultimate load of most of vertebrae could bear was increased. (2) The vertebral body at the turning point of spine physiological bending was liable to fracture or damage. (3) Our results can be employed to validate the finite element analysis model of rabbit vertebral compression.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

Key words: Spinal Injuries, Fractures, Compression, Biomechanics, Tissue Engineering

中图分类号:

R459.9

李洲，韩世冰，张玉文，郭媛，张绪树. 兔单椎体压缩性骨折的应力-应变关系[J]. 中国组织工程研究, 2019, 23(4): 538-544.

Li Zhou, Han Shibing, Zhang Yuwen, Guo Yuan, Zhang Xushu . Stress-strain relations of single-level vertebrae compression fracture in rabbits[J]. Chinese Journal of Tissue Engineering Research, 2019, 23(4): 538-544.

图/表（结果） 5

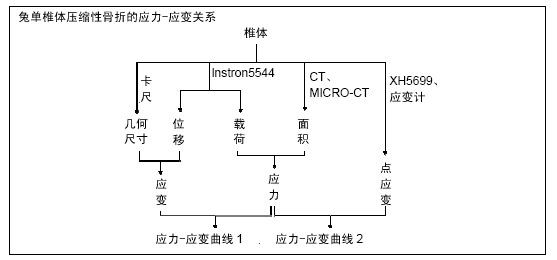

通过对材料性能试验机和应变仪测量的数据进行处理和分析，得到椎体的载荷-位移曲线、载荷-时间曲线、应变-时间曲线，再通过软件测量出应变计粘贴位置的椎体横截面积，进而计算出椎体整体压缩(名义应力、名义应变)和应变计所在局部位置的应力-应变曲线(名义应力、应变计的点应变)，最后获得椎体破坏的极限载荷、极限应力等数据。

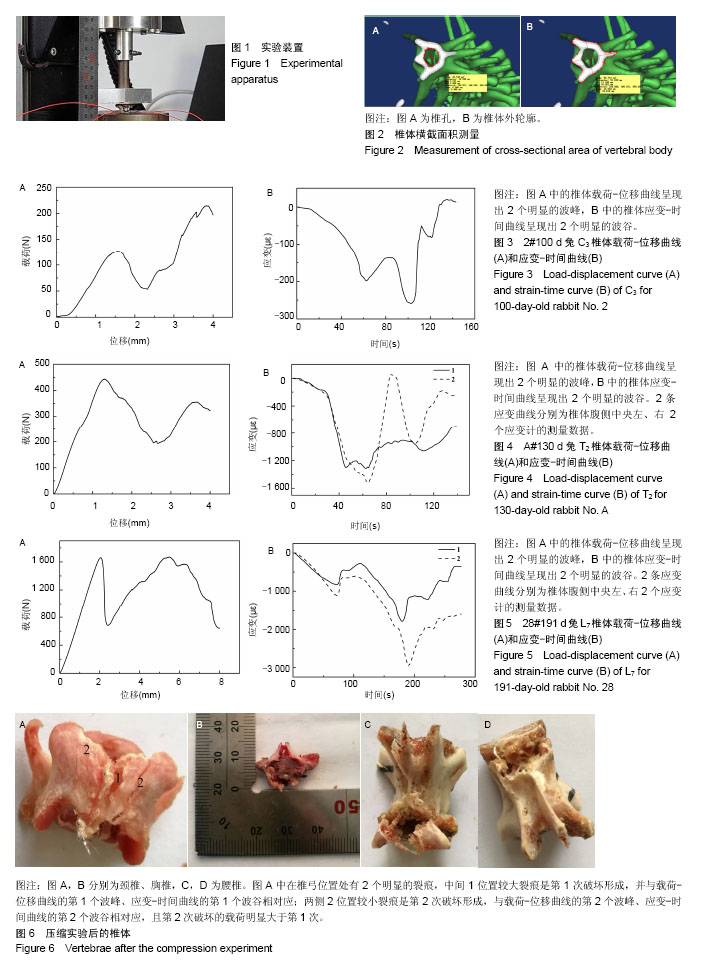

2.1 椎体的载荷-位移、应变-时间曲线 实验通过Instron 5544万能材料试验机获得了各椎体的载荷、位移数据，以位移为横坐标、载荷为纵坐标作图，可得各椎体的载荷-位移曲线，见图3-5。图3A，图4A，图5A所示分别为2#兔C₃、A#兔T₂、28#兔L₇的载荷-位移曲线。将XH5699动静态应变测试分析系统获得应变计的应变数据，以时间为横坐标、以应变为纵坐标，可得各椎体应变计位置的应变-时间曲线，图3B，图4B，图5B所示分别为2#兔C3、A#兔T₂、28#兔L₇的应变-时间曲线，其中一条应变曲线为颈椎椎孔内腹侧一个应变计数据，2条应变曲线为椎体腹侧中央左、右2个应变计的测量数据。

图3A、图4A，图5A所示的椎体载荷-位移曲线均呈现出2个明显的波峰，图3B，图4B，图5B所示的椎体应变-时间曲线均呈现出2个明显的波谷，均表明脊椎在压缩过程中都发生了2次较大破坏，且椎体破坏位置与兔龄无关。

椎体压缩实验结果见图6，颈椎见图6A，在椎弓位置处有2个明显的裂痕，中间1位置较大裂痕是第1次破坏形成，并与载荷-位移曲线的第1个波峰、应变-时间曲线的第1个波谷相对应；两侧2位置较小裂痕是第2次破坏形成，与载荷-位移曲线的第2个波峰、应变-时间曲线的第2个波谷相对应，且第2次破坏的载荷明显大于第1次；胸椎压缩实验结果见图6B，椎弓处的裂纹是第1次破坏，椎体破坏是第2次，且第1次破坏的载荷要大于第2次；在腰椎的压缩实验中，第1次破坏发生关节突骨折，见图6C所示，第2次破坏是椎体骨折，见图6D所示，而且2次破坏的载荷数值上相差不大。

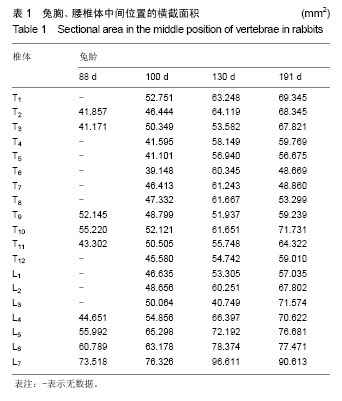

2.2 椎体的横截面积 按1.4中椎体截面积测量方法计算得到不同兔龄胸、腰椎椎体应变计位置的横截面积见表1。由于88 d兔龄椎体较小，CT扫描图像不清晰，故部分椎体横截面积不能准确测量。

从表1数据可见，椎体中间位置的横截面积随着兔龄的增加而逐渐增大；对于同一兔龄的椎体，从T₁到L₇显示出先减小，后增大，再减小，再增大的变化趋势。

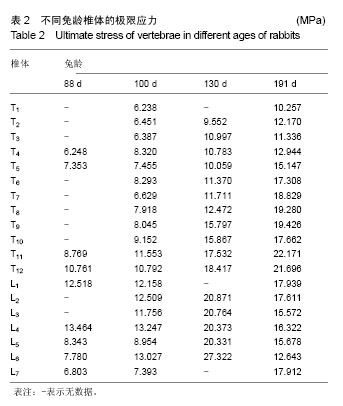

2.3 椎体的应力 将Instron5 544万能材料试验机所得载荷数据除以表1所列举的横截面积，得到胸、腰椎中间位置的应力(即名义应力)，再取各个椎体名义应力的最大值，得到各个椎体的极限应力。不同兔龄胸、腰椎各椎体的极限应力见表2。

从表2中极限应力数据可知，胸、腰椎椎体的极限应力随着兔龄的增加而增大；胸椎椎体极限应力最大值出现在兔龄为191 d的T₁₁椎体，为22.17 MPa，最小为100 d的T₁椎体，为6.238 MPa；腰椎椎体极限应力的最大值则出现在兔龄130 d的L₆椎体，为27.32 MPa，最小值出现在88 d的L₇椎体。

2.4 椎体的几何尺寸 在实验前，测量了兔脊柱每个椎体的长、宽和高，长指椎体的前后距离，宽指椎体的内外侧距离，高指椎体的上下距离。兔龄为191 d胸、腰椎各椎体组内平均长、宽、高等几何参数见图7。

由图7可见，从T₁到T₁₂，高度渐增大；宽度渐减小；长度先减小后增大，其中长T₅最小、T₁₂最大，而T₁₂与L₁较相近。L₁到L₇，高度先增大后减小，表现出“两头小中间大”趋向，L₄高最大；椎体宽显现渐增大趋势；长度逐渐减小；这一结果与文献[22]对椎体形态的描述相一致。

2.5 椎体的应变 将Instron5544万能材料试验机所得位移除以各椎体的原始高度(胸椎、腰椎)或前后距离(颈椎)可得各椎体的整体应变，即工程应变或名义应变；也可用椎体表面粘贴应变计的方法来测量。将2.1中所述各椎体的应变值取绝对值后，即取正值，再确定其最大值，可得各椎体应变计位置的最大应变值，以191 d兔龄37#兔各椎体的最大应变为例，见图8。

由图8可见，对于兔龄为191 d 37#的兔各椎体的应变值，整体上表现为颈椎应变值较大，然后逐渐减小，到胸椎T₁再逐渐增大，到T₉达到最大值2 543.7 με，然后再减小的趋势。

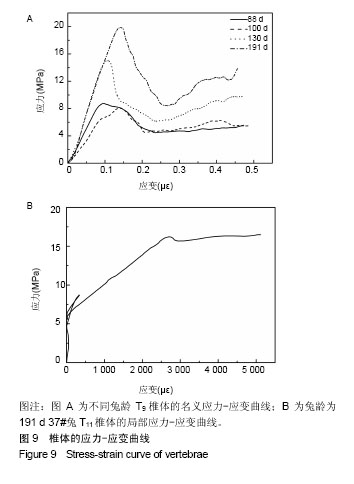

2.6 椎体的应力-应变曲线 以2.3计算所得各椎体的名义应力为纵坐标，2.5计算的名义应变为横坐标，则可得各椎体的名义应力-应变曲线，见图9A，所示为不同兔龄T9椎体的名义应力-应变曲线。以2.3节计算所得各椎体的名义应力为纵坐标，以应变计测量的应变值为横坐标，则可得到椎体在应变计位置的局部应力-应变曲线，见图9B，所示为兔龄为191 d 37#兔T₁₁椎体的局部应力-应变曲线。

图9 A中椎体整体的应力-应变曲线表现为先上升、再下降、又上升的3个过程，且随着兔龄的增加极限应力基本上也相应增大；图9B中椎体压缩的局部应力-应变关系有2个明显的阶段：上升阶段与平台阶段。而工程材料，如泡沫金属在压缩载荷作用下的应力-应变曲线，则包括3个阶段：弹性阶段、塑性平台阶段和密实阶段，分别对应3个重要的力学性能参数：杨氏模量、平台应力和密实化应变，且在应力-应变曲线中，应力为名义应力，应变为名义应变^[23]。图9B曲线的走势与工程材料的趋势有相似之处，且应力均为名义应力，但也有不同之处：①图9B中的应变是应变仪测量所得的点应变，不是名义应变；②在图9B中曲线表现出上升和平台阶段2个阶段；③图9B中当应力在 6-9 MPa时曲线出现环状，是由压缩过程中椎体的关节突破坏而造成的。
