腰椎椎弓根CT影像学参数的测量与临床意义

doi:10.3969/j.issn.2095-4344.0173

摘要/Abstract

摘要：

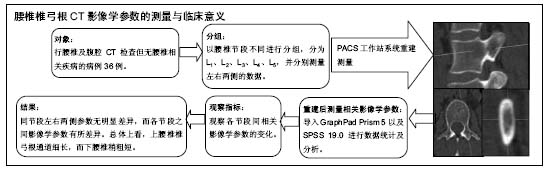

文章快速阅读：

文题释义：

测量椎弓根解剖学形态的方法：目前测量椎弓根解剖学形态的方法主要有：①用游标卡尺直接在尸体标本进行测量；②运用X射线进行尸体或活体测量；③对尸体或活体CT平扫测量；④运用螺旋CT技术对尸体或活体进行三维重建及测量。由于椎弓根结构的特殊性，前3种方法均无法很好的了解及展现其内部形态，而多排螺旋CT重建技术在研究椎弓根通道内部结构形态方面具有很大优势。这项技术可从任意平面对对象进行重建，能更清晰准确地测量。

CT重建：通常根据CT平扫获得的物体数据来重新建立图像，骨科常用的有三维重建和表面重建。而多平面重建是从原始的横轴位图像经后处理获得人体组织器官任意的冠状、矢状、横轴和斜面的二维图像处理方法，与MR图像十分相近，显示全身各个系统器官的形态学改变，尤其在判断颅底、颈部、肺门、纵隔、腹部、盆腔及大血管等解剖结构和器处理官的病变性质、侵及范围和毗邻关系有着明显优势。

摘要

背景：尽管随着技术的发展，越来越多精确、个性化的检测和辅助工具应用于骨科领域，但是目前术前CT依然是众多骨科医师的一线检查手段。因此掌握腰椎椎弓根的CT影像学表现是脊柱外科医生的基础，也是脊柱置钉手术的基石。

目的：通过CT影像技术，测量国人腰椎椎弓根影像学参数，了解其内部结构规律作为螺钉选择的依据，以提高置钉手术的安全性与准确性。

方法：随机选择36例于苏州大学第一附属医院行腰椎及腹腔CT检查但无腰椎相关疾病的病例，其中男20例，女16例，年龄(43.3±12.3)岁。应用PACS系统进行腰椎重建，测量相关影像学参数。

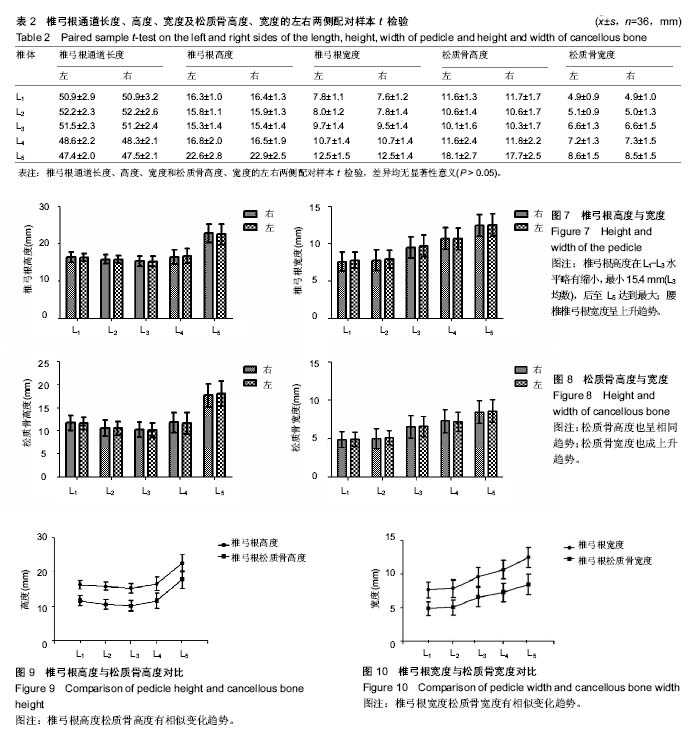

结果与结论：①病例自身左右两侧椎弓根各参数进行配对样本t检验，差异均无显著性意义(P > 0.05)；②腰椎椎弓根上倾角总体呈下降趋势，变化水平较小，L₄相对L₃增大些，L₅水平最小，平均为-1.3°；外倾角相反呈逐渐增大趋势，L₅处最大，均数为25.4°；③椎弓根通道长度在腰椎节段先增大后减小，在L₂节段最长平均52.2 mm，L₅最短，平均47.4 mm；④椎弓根高度在L₁-L₃水平略有缩小，最小15.4 mm(L₃均数)，后至L₅达到最大，可达22.7 mm(L₅均数)；松质骨高度也呈相同趋势，最小L₃为10.2 mm，最大L₅为17.9 mm；⑤腰椎椎弓根宽度呈上升趋势，L₁最小为7.7 mm，L₅最大为12.5 mm；松质骨宽度也成相似上升趋势，最窄L₁平均为4.9 mm，最大L₅平均为8.5 mm；⑥总体上看，上腰椎椎弓根通道细长，而下腰椎稍粗短；⑦综上，通过对椎弓根形态参数的测量，其相关参数可以成为选择合适螺钉的依据。同时，腰椎各节段椎弓根形态具有一定差异也存在一定规律，准确把握其结构与影像特点是椎弓根螺钉置钉手术的基础。而术前影像资料的收集评估，结合患者一般情况，制定个性化的置钉方案，在提高置钉的安全性和准确性方面有所帮助。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程
ORCID: 0000-0002-0170-2333(管喆恒)

关键词: 骨科植入物, 脊柱植入物, 腰椎, 椎弓根, 测量, CT, 椎弓根螺钉

Abstract:

BACKGROUND: Although more and more accurate and personalized detection and assistive tools are used in the field of orthopedics with the development of technology, the preoperative CT is still the first-line examination choice of many orthopedic surgeons. Therefore, to master the lumbar spine CT imaging performance is not only the basis of spine surgeons, but also the cornerstone of spinal nail surgery.

OBJECTIVE: Through CT imaging technique, we measured the parameters of lumbar pedicle imaging, and understood its internal structure as the basis for the choice of screws, in order to improve the safety and accuracy of nail surgery.

METHODS: Totally 36 cases without lumbar vertebrae-related disease undergoing lumbar vertebra and abdominal cavity CT scan were randomly selected, including 20 males and 16 females at the age of (43.3±12.3) years. PACS was used to reconstruct lumbar vertebrae, and the related imaging parameters were measured.

RESULTS AND CONCLUSION: (1) There was no significant difference between the left and right sides of the pedicle for paired t-test (P > 0.05). (2) Pedicle sagittal angle had downward trend, the level of change was small; L₄ increased relative to L₃; L₅ level was minimum at the average of -1.3°. Pedicle transverse angle had gradually increased trend, and maximum at L₅; the average was 25.4°. (3) The length of the pedicle channel increased first and then decreased in the lumbar segment; the longest average was 52.2 mm in the L₂segment, the shortest at L₅, with an average of 47.4 mm. (4) The pedicle height was slightly narrowed at L₁-L₃ levels; the smallest was 15.4 mm (L₃ mean), and reached the maximum in the L₅ at 22.7 mm (L₅ mean). Cancellous bone height also showed the same trend, the minimum in the L₃ at 10.2 mm, the maximum in the L₅ at 17.9 mm. (5) Lumbar pedicle width showed an upward trend, L₁ minimum of 7.7 mm, L₅ maximum of 12.5 mm. Cancellous bone width also became a similar upward trend; the narrowest L₁, averagely 4.9 mm; the maximum L₅, averagely 8.5 mm. (6) Overall, the upper lumbar pedicle channel was slender, while the lower lumbar spine was slightly short. (7) The parameters of the pedicle can be used as the basis for selecting the appropriate screw. At the same time, lumbar pedicle morphology has a certain difference, and there is a certain law. Accurately grasping its structure and image characteristics of pedicle screw fixation is the basis of surgery. The preoperative imaging data collection and assessment, combined with the general situation of patients, and the development of personalized programming, will help in improving the safety and accuracy of screw placement.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

Key words: Lumbar Vertebrae, Bone Nails, Tissue Engineering

中图分类号:

R318

管喆恒，杨惠林，罗宗平，崔旭东，潘晓宇，严沫琦，王一帆，陆霁航. 腰椎椎弓根CT影像学参数的测量与临床意义[J]. 中国组织工程研究, 2018, 22(11): 1743-1748.

Guan Zhe-heng, Yang Hui-lin, Luo Zong-ping, Cui Xu-dong, Pan Xiao-yu, Yan Mo-qi, Wang Yi-fan, Lu Ji-hang. Measurement and clinical significance of lumbar pedicle CT imaging parameters[J]. Chinese Journal of Tissue Engineering Research, 2018, 22(11): 1743-1748.

图/表（结果） 2

参考文献

[1] Gailloud P, Beauchamp N, Martin J, et al. Percutaneous pediculoplasty:polymethylmethacrylate injection into lytic vertebral pedicle lesions. J Vasc Interv Radiol. 2002;13(5):517-521.

[2] Modi HN, Suh SW, Fernandez H, et al. Accuracy and safety of pedicle screw placement in neuromuscular scoliosis with free-hand technique. Eur Spine J. 2008;17(12):1686-1696.

[3] Gelalis ID, Paschos NK, Pakos EE, et al. Accuracy of pedicle screw placement: a systematic review of prospective in vivo studies comparing free hand, fluoroscopy guidance and navigation techniques. Eur Spine J. 2012;21(2):247-255.

[4] Watanabe K, Matsumoto M, Tsuji T, et al. Ball tip technique for thoracic pedicle screw placement in patients with adolescent idiopathic scoliosis. J Neurosurg Spine. 2010;13(2):246-252.

[5] Tian NF, Xu HZ. Image-guided pedicle screw insertion accuracy: a meta-analysis. Int Orthop. 2009;33(4):895-903.

[6] Boucher HH. A method of spinal fusion. J Bone Joint Surg Br. 1959; 41-B(2):248-259.

[7] 唐天驷. 胸腰椎骨折患者的椎弓根短节段脊柱内固定器治疗[J]. 苏州医学院学报, 1989,30(3):178.

[8] 陈耀然,唐天驷. 后路内固定术有关解剖结构在脊柱外科上的应用和评价[J]. 中国临床解剖学杂志,1989,7(4):238-240.

[9] Magerl FP. Stabilization of the lower thoracic and lumbar spine with external skeletal fixation. Clin Orthop Relat Res.1984;(189):125-141.

[10] Misenhimer GR, Peek RD, Wiltse LL, et al. Anatomic analysis of pedicle cortical and cancellous diameter as related to screw size. Spine (Phila Pa 1976).1989;14(4):367-372.

[11] Hou S, Hu R, Shi Y. Pedicle morphology of the lower thoracic and lumbar spine in a Chinese population. Spine (Phila Pa 1976). 1993; 18(13):1850-1855.

[12] 陈耀然,唐天驷. 椎弓根的观测及其临床意义[J]. 中华外科杂志, 1989, 27(10):578-580.

[13] Zindrick MR, Wiltse LL, Doornik A, et al. Analysis of the morphometric characteristics of the thoracic and lumbar pedicles. Spine (Phila Pa 1976). 1987;12(2):160-166.

[14] Nojiri K, Matsumoto M, Chiba K, et al. Morphometric analysis of the thoracic and lumbar spine in Japanese on the use of pedicle screws. Surg Radiol Anat. 2005;27(2):123-128.

[15] Kim NH, Lee HM, Chung IH, et al. Morphometric study of the pedicles of thoracic and lumbar vertebrae in Koreans. Spine (Phila Pa 1976). 1994;19(12):1390-1394.

[16] Krag MH, Beynnon BD, Pope MH, et al. An internal fixator for posterior application to short segments of the thoracic, lumbar, or lumbosacral spine. Design and testing. Clin Orthop Relat Res.1986;(203):75-98.

[17] Louis R. Fusion of the lumbar and sacral spine by internal fixation with screw plates. Clin Orthop Relat Res.1986;(203):18-33.

[18] Roy-Camille R, Saillant G, Mazel C. Internal fixation of the lumbar spine with pedicle screw plating. Clin Orthop Relat Res.1986;(203): 7-17.

[19] Lehman RJ, Polly DJ, Kuklo TR, et al. Straight-forward versus anatomic trajectory technique of thoracic pedicle screw fixation: a biomechanical analysis. Spine (Phila Pa 1976).2003;28(18): 2058-2065.

[20] Sterba W, Kim DG, Fyhrie DP, et al. Biomechanical analysis of differing pedicle screw insertion angles. Clin Biomech (Bristol, Avon). 2007; 22(4):385-391.

[21] Panjabi MM, O'Holleran JD, Crisco JR, et al. Complexity of the thoracic spine pedicle anatomy. Eur Spine J. 1997;6(1):19-24.

[22] 陈开润,刘蜀生.腰椎椎弓根内部结构的解剖学研究[J]. 四川解剖学杂志, 2007,15(3):26-28.

[23] Krag MH, Beynnon BD, Pope MH, et al. Depth of insertion of transpedicular vertebral screws into human vertebrae: effect upon screw-vertebra interface strength. J Spinal Disord. 1988;1(4):287-294.

[24] 饶书城. 脊柱外科手术学[M]. 2版.北京:人民卫生出版社,1999:354-356.

[25] Atlas SW, Bressler EL, Weinberg PE, et al. Roentgenographic evaluation of thinning of the lumbar pedicles. Spine (Phila Pa 1976). 1993;18(9):1190-1192.

[26] Benzian SR, Mainzer F, Gooding CA. Pediculate thinning: a normal variant at the thoracolumbar junction. Br J Radiol.1971;44(528): 936-939.

[27] 何伟,钱宇,杨万雷,等. 胸腰段窄小椎弓根的应用解剖学研究[J]. 中华骨科杂志, 2017,37(1):36-43.

[28] 王方永,李建军. 胸腰椎椎弓根解剖参数三维分析[J]. 中国康复理论与实践,2012,18(2):134-136.

[29] Makino T, Kaito T, Fujiwara H, et al. Analysis of lumbar pedicle morphology in degenerative spines using multiplanar reconstruction computed tomography: what can be the reliable index for optimal pedicle screw diameter? Eur Spine J. 2012;21(8):1516-1521.

引言

材料方法

1.1 设计 回顾性调查分析。

1.2 时间及地点 于2016年12月至2017年1月在苏州大学第一附属医院影像科完成。

1.3 对象 从2013年10月至2016年12月已在苏州大学第一附属医院行腰椎或下腹部CT检查的人群中，随机选择36例病例。

排除标准：患有腰椎相关疾病(包括先天或后天脊柱畸形、腰椎结核、肿瘤、创伤、感染等)、慢性肾病、恶性肿瘤、肺结核等疾病的病例。

实验设备及软件：64排螺旋CT机(西门子SIEMENS公司)；PACS综合图像软件系统(东软公司)。

1.4 方法

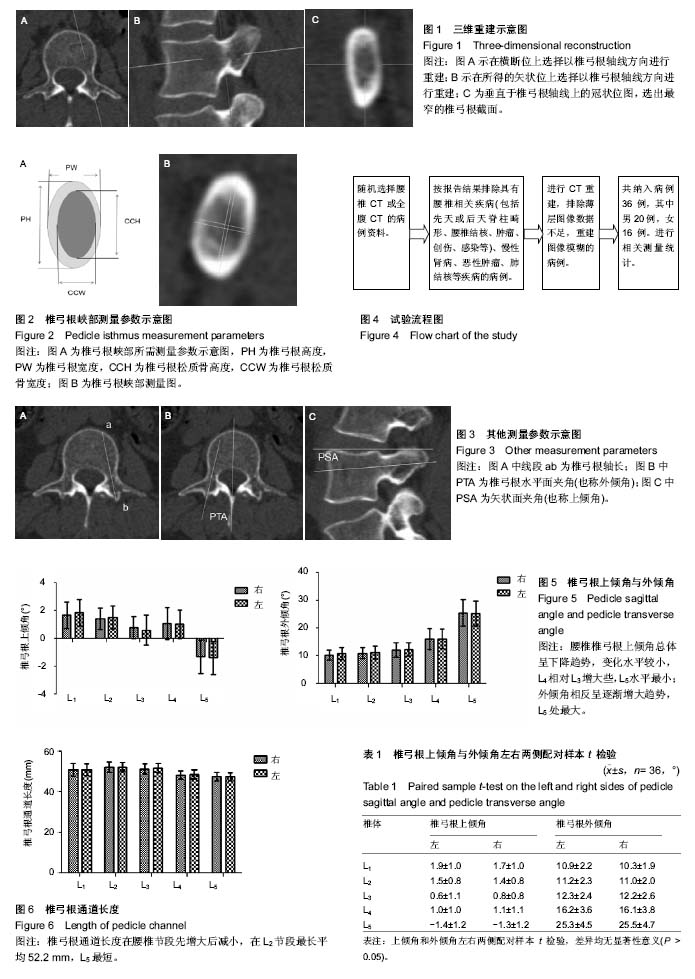

1.4.1 测量方法 ①应用多排螺旋CT扫描后，用PACS系统工作站打开图像，设定骨窗为：窗宽1 500 Hu，窗位 450 Hu。调整灰度、对比度，获得清晰的骨窗，设定长度精度为0.1 mm，角度精度为1°；②在横断位上选择以椎弓根轴线方向进行重建(图1A)，获得平行于椎弓根轴线的矢状位图(图1B)；③在所得的矢状位上选择以椎弓根轴线方向进行重建(图1B)，获得垂直于椎弓根轴线上的冠状位图(图1C)，滑动滚轮选出最窄的椎弓根截面，即椎弓根峡部，测量相关数据并记录。
