全髋关节置换假体不同角度的生物力学特点

doi:10.3969/j.issn.2095-4344.2017.11.003

摘要/Abstract

摘要：

文章快速阅读：

文题释义：

Von Mises 应力：是基于剪切应变能的一种等效应力，其含义是当单元体的形状改变比能达到一定程度，材料开始屈服。Von Mises于1913年提出了一个屈服准则，这个屈服准则被称为Von Mises屈服准则。它的内容是：当点应力状态的等效应力达到某一与应力状态无关的定值时，材料就屈服；或者说材料处于塑性状态时，等效应力始终是一不变的定值。在弹塑性有限元计算中，屈服准则的数学描述是整个计算的核心。因此有人将等效应力叫做Von Mises应力。

联合前倾技术：是全髋关节置换中的常用方法之一，该方法不仅保留传统关节置换中假体的前倾角和外展角，还能有效的提高手术成功率，保证机体具有稳定的生物力学。

摘要

背景：全髋关节置换是临床上常用的治疗方法，但是治疗时难以准确的判断出骨盆的准确方位，治疗后容易造成骨盆位置变动，并且植入假体后容易产生明显的角度偏差，难以判断假体的准确位置和方向。

目的：研究全髋关节置换假体位置的角度及生物力学特性。

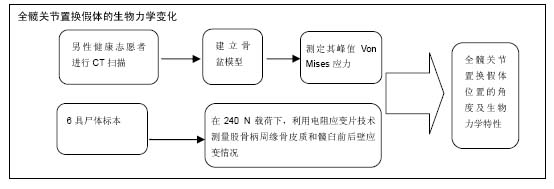

方法：①对1名男性志愿者进行CT扫描，建立骨盆有限元模型，采用股骨柄前倾角为0°、20°和25°联合髋臼杯前倾35°、15°及10°三种不同的联合前倾技术进行全髋关节置换，给予240 N的力学加载，测定其峰值Von Mises应力；②取6具尸体标本，假体位置角度与志愿者相同，在240 N载荷下，利用电阻应变片技术测量股骨柄周缘骨皮质和髋臼前后壁应变情况。

结果和结论：①股骨柄前倾角为25°髋臼杯前倾10°下髋臼峰值Von Mises应力变化升高25.7%；股骨柄前倾角为0°髋臼杯前倾35°下髋臼杯峰值Von Mises应力为135.21 MPa；股骨柄前倾角为20°髋臼杯前倾15°下髋臼峰值Von Mises应力为68.3 MPa；股骨柄前倾角为25°髋臼杯前倾10°下髋臼杯峰值Von Mises应力为134.2 MPa；股骨柄前倾角为0°髋臼杯前倾35°下内衬峰值Von Mises应力为6.8 MPa；股骨柄前倾角为20°髋臼杯前倾15°下内衬峰值Von Mises应力为3.9 MPa；股骨柄前倾角为25°髋臼杯前倾10°下内衬峰值Von Mises应力为6.7 MPa；股骨柄前倾角为0°髋臼杯前倾35°下股骨柄峰值Von Mises应力为 127.1 MPa；股骨柄前倾角为20°髋臼杯前倾15°下股骨柄峰值Von Mises应力为100.2 MPa；股骨柄前倾角为25°髋臼杯前倾10°下股骨柄峰值Von Mises应力为128.2 MPa；②0°-35°和25°-10°股骨柄周缘骨皮质和髋臼前后壁应变，显著大于20°-15°。提示在股骨柄前倾20°联合臼杯前倾15°效果理想，有助于关节功能恢复。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程
ORCID: 0000-0001-8769-4073(王春成)

关键词: 骨科植入物, 人工假体, 全髋关节置换, 假体位置, 生物力学特性, 有限元模型, CT扫描, 力学加载, Von Mises应力, 电阻应变片技术, 关节功能

Abstract:

BACKGROUND: Total hip arthroplasty is a commonly used treatment, but it is difficult to accurately determine the position of the pelvis, which is easy to cause pelvic displacement postoperatively. Additionally, the implant is likely to present with angle deviation, and the precise location and direction of prosthesis is difficult to identify.

OBJECTIVE: To study the position and biomechanical characteristics of prosthesis in total hip arthroplasty.

METHODS: (1) One male volunteer received CT examination, and a finite element model of the pelvic was established. Three acetabular placement positions (abduction angles of 0°, 20° and 25° combined with anteversion angles of 35°, 15° and 10°) were used to perform total hip arthroplasty, and the peak von Mises stress was detected under a load of 240 N. (2) Six cadaver specimens were collected and received the same interventions with the former experiment, and the stress changes at the bone cortex surrounding femoral shaft and acetabular anterior and posterior wall were measured using resistance strain technology.

RESULTS AND CONCLUSION: (1) The peak von Mises stress in the acetabulum at abduction angle of 25° combined with anteversion angle of 10° increased by 25.7%. The peak von Mises stress in the acetabular cup at abduction angles of 0°, 20° and 25° combined with anteversion angles of 35°,15° and 10° was 135.21, 68.3 and 134.2 MPa, respectively. The peak von Mises stress in the lining at abduction angles of 0°, 20° and 25° combined with anteversion angles of 35°,15° and 10° was 6.8, 3.9 and 6.7 MPa, respectively. The peak von Mises stress in the femoral shaft at abduction angles of 0°, 20° and 25° combined with anteversion angles of 35°,15° and 10° was 127.1, 100.2 and 128.2 MPa, respectively. (2) The stress at the bone cortex surrounding femoral shaft and acetabular anterior and posterior wall at abduction angles of 0° and 25° combined with anteversion angles of 35° and 10° was significantly higher than that at abduction angle of 20° combined with anteversion angle of 15°. To conclude, an abduction angle of 20° combined with anteversion angle of 15° is conductive for functional recovery of the joint.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

Key words: Arthroplasty, Replacement, Hip, Hip Prosthesis, Biomechanics, Finite Element Analysis, Tissue Engineering

中图分类号:

R318

王春成，李明哲. 全髋关节置换假体不同角度的生物力学特点[J]. 中国组织工程研究, 2017, 21(11): 1652-1657.

Wang Chun-cheng, Li Ming-zhe. Position and biomechanical characteristics of prosthesis in total hip arthroplasty[J]. Chinese Journal of Tissue Engineering Research, 2017, 21(11): 1652-1657.

图/表（结果） 2

参考文献

[1] 戚大春,安新荣.全髋关节置换假体位置的确定方法及生物力学特性[J].中国组织工程研究,2016,20(26):3811-3816.

[2] Clavé A, Fazilleau F, Dumser D, et al. Efficacy of tranexamic acid on blood loss after primary cementless total hip replacement with rivaroxaban thromboprophylaxis: A case-control study in 70 patients. Orthop Traumatol Surg Res. 2012;98(5):484-490.

[3] Alshryda S, Mason J, Vaghela M, et al. Topical (intra-articular) tranexamic acid reduces blood loss and transfusion rates following total knee replacement: a randomized controlled trial (TRANX-K). J Bone Joint Surg Am. 2013;95(21):1961-1968.

[4] 张波,庞清江,章海均,等.全膝关节置换术后隐性失血的研究进展[J].中国骨伤,2012,25(9):788-792.

[5] [5] Alshryda S, Mason J, Sarda P, et al. Topical (intra-articular) tranexamic acid reduces blood loss and transfusion rates following total hip replacement: a randomized controlled trial (TRANX-H). J Bone Joint Surg Am. 2013;95(21):1969-1974.

[6] Irwin A, Khan SK, Jameson SS, et al. Oral versus intravenous tranexamic acid in enhanced-recovery primary total hip and knee replacement: results of 3000 procedures. Bone Joint J. 2013;95-B(11):1556-1561.

[7] 谢锦伟,岳辰,裴福兴.氨甲环酸在全髋关节置换术中的有效性与安全性研究进展[J].中国矫形外科杂志, 2014,22(20):1856-1860.

[8] Bao N, Zhou L, Cong Y, et al. Free fatty acids are responsible for the hidden blood loss in total hip and knee arthroplasty. Med Hypotheses. 2013;81(1):104-107.

[9] Li J, Zhou Y, Jing J, et al. Comparison of effects of two anticoagulants on hidden blood loss after total hip arthroplasty. Zhongguo Xiu Fu Chong Jian Wai Ke Za Zhi. 2013;27(4): 432-435.

[10] 李宝山,冷灵,李成.髓外和髓内固定及髋关节置换治疗高龄股骨粗隆间骨折隐性失血的特点分析[J].实用医学杂志, 2015(18): 3004-3007

[11] 庞向华,欧阳建江,欧兆强,等.隐性失血与全髋关节置换术后髋关节功能的相关性及影响因素[J].广东医学,2013,34(3): 420-422.

[12] 米尔阿里木•木尔提扎,赵巍,王利,等.患者体重指数对全髋关节置换手术时间的影响研究[J].实用骨科杂志,2014, 20(10): 938-941.

[13] 王世海,颜冰.肥胖对全髋关节置换术后隐性失血的影响[J].深圳中西医结合杂志,2014,24(9):119-120.

[14] Kelly EG, Cashman JP, Imran FH, et al. Systematic review and meta-analysis of closed suction drainage versus non-drainage in primary hip arthroplasty. Surg Technol Int. 2014;24:295-301.

[15] 李军,荆珏华,史占军,等.利伐沙班对全髋关节置换术隐性出血影响的病例对照研究[J].中国骨伤,2014,27(1):34-37.

[16] 张晓强,高菲菲,王战朝,等.膝伤活血灵口服配合低分子肝素钙皮下注射对全膝关节置换术后隐性失血的影响[J].中医正骨, 2014, 26(4):23-25.

[17] 连奎,戚超,于腾,等.骨水泥与非骨水泥型人工全髋关节置换治疗肾移植术后股骨头缺血性坏死的近期疗效比较[J].中国修复重建外科杂志,2013,27(12):1409-1413.

[18] 许超,孙鹏飞,郭永园,等.一期翻修并植骨治疗THR术后感染伴髋臼骨缺损30例临床分析[J].中国实用外科杂志, 2014,34(S1): 47-48.

[19] 黄文泽,彭昊,方洪松,等.大头陶瓷-陶瓷人工全髋关节置换术治疗成人先天性髋关节发育不良[J].临床骨科杂志, 2013,16(2): 151-154.

[20] 袁宏,陆琳松,钟惠琴,等.唑来膦酸对骨质疏松患者全髋关节置换术后假体周围骨密度的影响[J].中华关节外科杂志(电子版), 2014,1(3):278-285.

[21] 周定,臧谋圣,胡勇,等.骨水泥与非骨水泥股骨柄在初次全髋关节置换术后疗效的Meta分析[J].中华关节外科杂志(电子版), 2014,8(5):635-642.

[22] 屈瑾,雷新玮,展影,等.髋关节表面置换术假体柄固定方式对股骨近端骨密度及应力影响[J].中华医学杂志, 2014,94(35): 2769-2771.

[23] 李宁远,龚亚莉,刘煊文,等.不同材料人工髋关节假体对骨界面应力分布及生物力学的影响[J].中国组织工程研究, 2016,20(9): 1268-1274.

[24] Pinheiro AL, Santos NR, Oliveira PC, et al. The efficacy of the use of IR laser phototherapy associated to biphasic ceramic graft and guided bone regeneration on surgical fractures treated with wire osteosynthesis: a comparative laser fluorescence and Raman spectral study on rabbits. Lasers Med Sci. 201;28(3):815-822.

[25] Pinheiro AL, Santos NR, Oliveira PC, et al. The efficacy of the use of IR laser phototherapy associated to biphasic ceramic graft and guided bone regeneration on surgical fractures treated with miniplates: a Raman spectral study on rabbits. Lasers Med Sci. 2013;28(2):513-518.

[26] Pinheiro AL, Aciole GT, Ramos TA, et al. The efficacy of the use of IR laser phototherapy associated to biphasic ceramic graft and guided bone regeneration on surgical fractures treated with miniplates: a histological and histomorphometric study on rabbits. Lasers Med Sci. 2014;29(1):279-288.

[27] Lopes CB, Pacheco MT, Silveira L Jr, et al. The effect of the association of NIR laser therapy BMPs, and guided bone regeneration on tibial fractures treated with wire osteosynthesis: Raman spectroscopy study. J Photochem Photobiol B. 2007;89(2-3):125-130.

[28] Lopes CB, Pacheco MT, Silveira L Jr, et al. The effect of the association of near infrared laser therapy, bone morphogenetic proteins, and guided bone regeneration on tibial fractures treated with internal rigid fixation: a Raman spectroscopic study. J Biomed Mater Res A. 2010;94(4): 1257-1263.

[29] Schneider D, Weber FE, Grunder U, et al. A randomized controlled clinical multicenter trial comparing the clinical and histological performance of a new, modified polylactide-co-glycolide acid membrane to an expanded polytetrafluorethylene membrane in guided bone regeneration procedures. Clin Oral Implants Res. 2014;25(2):150-158.

[30] Annen BM, Ramel CF, Hämmerle CH, et al. Use of a new cross-linked collagen membrane for the treatment of peri-implant dehiscence defects: a randomised controlled double-blinded clinical trial. Eur J Oral Implantol. 2011;4(2): 87-100.

[31] Carpio L, Loza J, Lynch S, et al. Guided bone regeneration around endosseous implants with anorganic bovine bone mineral. A randomized controlled trial comparing bioabsorbable versus non-resorbable barriers. J Periodontol. 2000;71(11):1743-1749.

[32] Ronda M, Rebaudi A, Torelli L, et al. Expanded vs. dense polytetrafluoroethylene membranes in vertical ridge augmentation around dental implants: a prospective randomized controlled clinical trial. Clin Oral Implants Res. 2014;25(7):859-866.

[33] Hämmerle CH, Lang NP. Single stage surgery combining transmucosal implant placement with guided bone regeneration and bioresorbable materials. Clin Oral Implants Res. 2001;12(1):9-18.

[34] Todisco M. Early loading of implants in vertically augmented bone with non-resorbable membranes and deproteinised anorganic bovine bone. An uncontrolled prospective cohort study. Eur J Oral Implantol. 2010;3(1):47-58.

[35] Chiapasco M, Zaniboni M. Clinical outcomes of GBR procedures to correct peri-implant dehiscences and fenestrations: a systematic review. Clin Oral Implants Res. 2009;20 Suppl 4:113-123.

[36] 刘文广,刘胜厚,殷庆丰,等.水泥型人工髋关节置换治疗老年EvansⅠ-Ⅲ型粗隆间骨折股骨假体的生物力学特性[J].中国医学科学院学报,2013,35(1):108-111.

[37] 谢锦伟,岳辰,裴福兴.氨甲环酸在全髋关节置换术中的有效性与安全性研究进展[J].中国矫形外科杂志,2014, 22(20):1856- 1860.

[38] 张晓强,高菲菲,王战朝,等.膝伤活血灵口服配合低分子肝素钙皮下注射对全膝关节置换术后隐性失血的影响[J].中医正骨, 2014, 26(4):23-25.

[39] Li J, Zhou Y, Jing J, et al. Comparison of effects of two anticoagulants on hidden blood loss after total hip arthroplasty. Zhongguo Xiu Fu Chong Jian Wai Ke Za Zhi. 2013;27(4): 432-435.

[40] 袁磊,包倪荣,赵建宁.髋关节置换术后隐性失血的新进展[J].中国骨伤,2015,28(4):378-382.

引言

材料方法

1.1 设计 生物力学试验分析。

1.2 时间及地点 试验于2014年5月至2016年5月在南阳医学高等专科学校附属医院骨科完成。

1.3 对象

志愿者：选取男性志愿者1名，年龄66岁，身体健康，骨盆部位未发生骨折，试验均经过南阳医学高等专科学校伦理委员会批准同意，参与者自愿签署知情同意书。

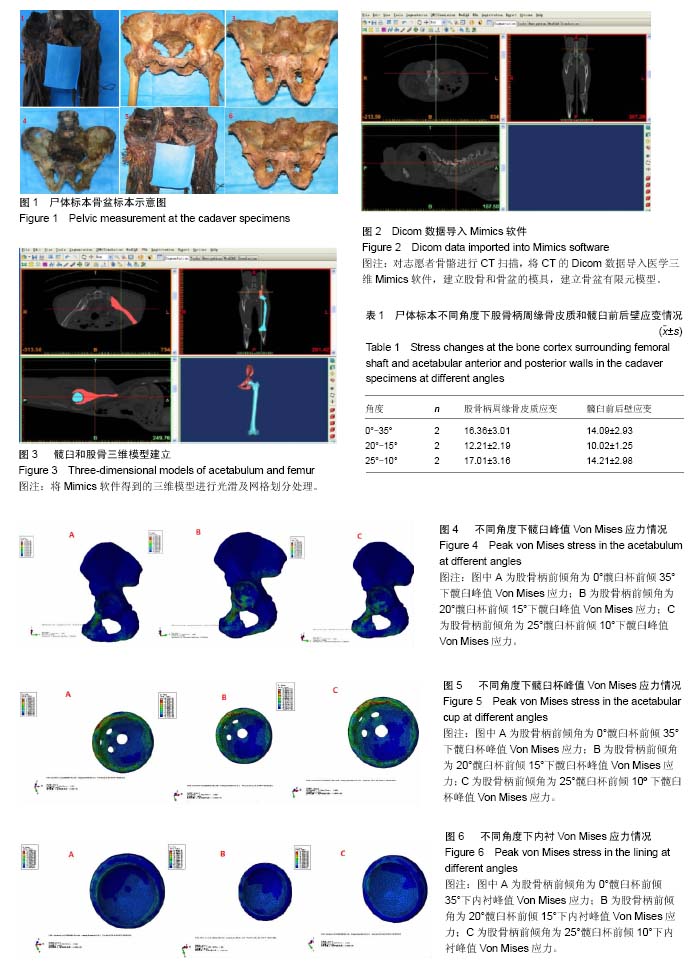

尸体标本：取南阳医学高等专科学校附属医院6具尸体标本，患者中4例意外事故死亡，2例肿瘤死亡，男4例，女2例，年龄53-62岁，平均(55.1±1.9)岁，6具标本大体形态见图1。

1.4 材料 电阻应变计购自浙江黄岩测试仪器厂；双源CT机购自西门子公司；CCS0-44100电子万能试验机购自长春材料试验机研究所；静态电阻应变仪购自华东电子仪器厂；Corail股骨柄及系统工具、Pinnacle髋臼杯及系统工具、陶瓷股骨头和内衬购自美国Gibco公司。

1.5 方法

1.5.1 骨盆有限元模型建立利用双源CT机对志愿者骨骼进行扫描，根据患者情况设置扫描参数：电压为120 kV，电流为143.88 mA，层厚5 mm(采用1 mm层距进行重建)，矩阵512×512。

将CT的Dicom数据导入医学三维Mimics软件(Materialise公司，比利时)中建立股骨和骨盆的模具，然后建立三维模型(图2)^[13-14]。

将获得的三维模型进行光滑及网格划分处理(图3)。

选取Corail股骨柄假体和Pinnacle髋臼杯假体，将陶瓷内衬、髋臼杯假体和股骨柄假体“一”字排列，利用CT机进行扫描，采用股骨柄前倾角为0°、20°和25°联合髋臼杯前倾35°、15°及10°三种不同的联合前倾技术进行全髋关节置换，髋臼杯外展角均为40°，将上述模型在Magics软件(Materialise 公司，比利时)里根据上述角度精确摆放，建立好模型，并以INP格式导入相关软件中，对单足站立状体是髋关节进行力学分析。

简化上述受力模型，固定股骨远端后结合解剖相关数据加载在关节表面，给予240 N的力学加载，模拟体质量60 kg单足站立时下肢所受的力，从而测定其峰值Von Mises应力^[15-16]。

1.5.2 尸体生物力学实验所有的实体骨盆均在实验前进行CT扫描，测定股骨前倾角。X射线下测定髋臼前倾角、外展角、髋臼直径、骨髓腔直径等，扫描完毕后，剔除尸体标本中的软组织，放入浓度为0.9%NaCl溶液浸润包裹，然后放入-20 ℃下保存^[17]。

利用电阻应变片[电阻(119.5± 0.3) Ω，栅长×栅宽：3×1]以臼顶切线划一条线，并且在定位0°、向内、向外15°，在距离髋臼缘3 cm处个放置一枚电阻应变片，采用股骨柄前倾角为0°、20°和25°联合髋臼杯前倾35°、15°及10°三种不同的联合前倾技术在240 N载荷下，利用电阻应变片技术测量股骨柄周缘骨皮质和髋臼前后壁应变情况^[18-19]。

1.6 主要观察指标 ①三维模型的Von Mises应力变化；②尸体标本不同角度下股骨柄周缘骨皮质和髋臼前后壁应变情况。

1.7 统计学分析 采用SPSS18.0软件处理，利用ANSYS软件(Materialise 公司，比利时)进行有限元分析，计数资料采用n(%)表示，行卡方检验，计量资料采用x(_)±s表示，t 检验比较不同角度差异，P < 0.05为差异有显著性意义。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

讨论

试验中3种联合前倾角技术，分别为股骨柄前倾角为0°、20°和25°联合髋臼杯前倾35°、15°及10°，并且对同一位志愿者进行全髋关节置换，对志愿者建立的三维模型骨盆施加240 N竖直方向上的载荷，模拟人体正常情况下单足站立时髋关节所受的力，从多个方面对髋关节力学分布情况进行有效的评估^[20-21]。

试验中，股骨柄前倾角为0°髋臼杯前倾35°下髋臼峰值Von Mises应力变化相对较大，与正常模型相比升高18.7%；股骨柄前倾角为20°髋臼杯前倾15°下髋臼峰值Von Mises应力变化最小，相对于正常模型下降6.9%；股骨柄前倾角为25°髋臼杯前倾10°下髋臼峰值Von Mises应力变化升高25.7%。

由此得出，股骨柄前倾角为20°髋臼杯前倾15°下确定假体位置能避免骨盆位移的增加或减少，从而能保证髋臼获得稳定的力学环境，更加符合髋臼的生理条件，能最大限度的降低髋臼周缘的应力^[22-23]。

髋臼杯在全髋关节置换中发挥了重要的作用，围手术期如果安置角度不合理，容易造成臼杯外表面和髋臼窝骨性结构界面之间产生明显的波动^[24-28]。同时，髋臼杯不合理的角度容易产生过度的应力集中，容易造成假体疲劳，从而引起假体发生松动，增加了患者置入后并发症发生率，部分患者甚至会伴有更加严重的并发症^[29-35]。

试验结果显示，股骨柄前倾角为0°髋臼杯前倾35°下髋臼杯峰值Von Mises应力为135.21 MPa；股骨柄前倾角为20°髋臼杯前倾15°下髋臼峰值Von Mises应力为68.3 MPa；股骨柄前倾角为25°髋臼杯前倾10°下髋臼杯峰值Von Mises应力为134.2 MPa。由此看出：股骨柄前倾角为20°髋臼杯前倾15°下确定假体位置能避免产生应力集中，可以降低全髋关节置换中溶骨性磨损和假体磨屑的产生。

内衬在全髋关节置换中发挥了“承上启下”的作用，它连接金属髋臼杯和股骨头，在生物力学中能发挥重要的作用，能延续机体关节的解剖结构，提高患者置入后关节的稳定性和活动度。

试验中，股骨柄前倾角为0°髋臼杯前倾35°下内衬峰值Von Mises应力为6.8 MPa；股骨柄前倾角为20°髋臼杯前倾15°下内衬峰值Von Mises应力大小为3.9 MPa；股骨柄前倾角为25°髋臼杯前倾10°下内衬峰值Von Mises应力为6.7 MPa。由此看出：内衬材料在全髋关节置换中能降低应力遮挡，使得内衬上应力分布更加均匀，避免了应力集中情况。

股骨柄在全髋关节置换中作用明显，其应力集中主要分布在近端和远端，而近端以股骨颈为主，远端应力集中并不明显^[36]。

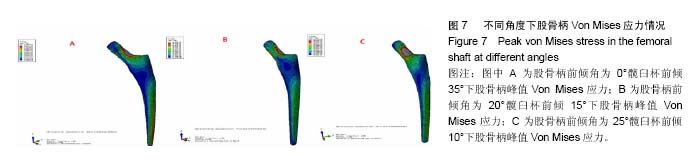

试验中，股骨柄前倾角为0°髋臼杯前倾35°下股骨柄峰值Von Mises应力为127.1 MPa；股骨柄前倾角为20°髋臼杯前倾15°下股骨柄峰值Von Mises应力大小为 100.2 MPa；股骨柄前倾角为25°髋臼杯前倾10°下股骨柄峰值Von Mises应力为128.2 MPa。由此得出，不同角度下股骨柄存在断裂风险，股骨柄前倾角为20°髋臼杯前倾15°下股骨柄峰值Von Mises应力最小，避免了应力集中，降低了股骨柄断裂风险，能提高手术成功率^[37-38]。

为了进一步验证有限元分析结果，实验中取6具尸体标本进行股骨柄周缘骨皮质和髋臼前后壁应变情况的测量^[39]。试验中，20°-15°与正常加载模式相比股骨柄周缘骨皮质和髋臼前后壁应变差异无显著性意义(P > 0.05)；0°-35°和25°-10°股骨柄周缘骨皮质和髋臼前后壁应变，显著大于20°-15°(P < 0.05)。

试验结果说明股骨柄前倾20°联合臼杯前倾15°下进行全髋关节置换放置假体效果理想，更加符合人体解剖特点，能提高手术成功率，促进机体早期恢复。同时，假体股骨柄前倾20°联合臼杯前倾15°位置角度下能在最大层面减少骨盆在矢状面或冠状面的分离、移动，使得骨盆更加符合人体正常生理状态^[40]。

综上所述，股骨柄前倾20°联合臼杯前倾15°效果理想，能减少接触面的摩擦力，应力分布更加符合生理状态，并且术后并发症发生率低，有助于关节功能恢复，但是对于前倾角匹配组数、间隔角度等问题均需要进一步研究。
