股骨内髁参数对单髁置换中截骨及假体设计的参考意义

doi:10.3969/j.issn.2095-4344.2016.09.001

摘要/Abstract

摘要：

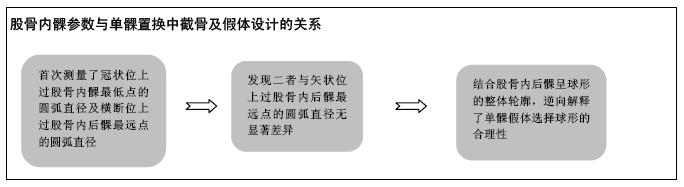

文章快速阅读：

文题释义：

股骨内髁参数：文中指股骨内髁在三维空间里的大小，股骨内髁在某些层面上近似圆形(相关文献报道里已形成某种共识)，具体通过对内髁上特征性的俩点所确定的圆弧进行测量获得直径大小，文中所测3组数据及其相关性直接决定了单髁置换假体的尺寸。

个性化截骨：为针对个人差异采用的特殊截骨方式，膝关节大小存在个体差异性，但是假体尺寸相对固定，选择可能性小，会存在一定程度的不完全匹配，个性化截骨能够获得更好的假体匹配。

背景：膝关节参数测量对于研究和设计适合国人的假体有着重要的意义，国内目前对全膝关节假体研究较多，单髁假体参数化测量较少。

目的：获得国人正常股骨内髁参数，探讨其对单髁置换过程中截骨及假体设计的意义。

方法：选取60例60膝国人正常膝关节，利用薄层CT平扫及后处理技术测量冠状位上过股骨内髁最低点的圆弧直径、横断位上过股骨内后髁最远点的圆弧直径、矢状位上过股骨内后髁最远点的圆弧直径及矢状位上过股骨内髁最低点的圆弧直径，并分析其与性别、身高的关系。

结果与结论：测得所有志愿者的冠状位上过股骨内髁最低点的圆弧直径的平均值为(42.685±1.389) mm、横断位上过股骨内后髁最远点的圆弧直径的平均值为(42.732±1.440) mm、矢状位上过股骨内髁最低点圆弧直径的平均值为(45.473±1.332) mm、矢状位上过股骨内后髁最远点的圆弧直径的平均值为(42.587±1.446) mm。结果显示，膝关节内髁相关参数与身高呈正相关，男性明显大于女性。矢状位上过股骨内髁最低点的圆弧直径显著大于过股骨内后髁最远点的圆弧直径(P < 0.001)；冠状位上过股骨内髁最低点的圆弧直径、横断位上过股骨内后髁最远点的圆弧直径、矢状位上过股骨内后髁最远点的圆弧直径三者无明显差异。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

ORCID: 0000-0002-6042-613X(祁家龙)

关键词: 骨科植入物, 人工假体, 单髁置换, 股骨内髁参数, 股骨内髁最低端, 股骨内后髁最远点, 内髁截骨

Abstract:

BACKGROUND: Knee-parameter measurements play an important role in the designing of the knee prosthesis. Currently, we have more and more research of the total knee replacement, while uni-condylar knee replacement study is few.
OBJECTIVE: To obtain the parameters of the normal femoral condyles and explore its correlation with osteotomy and prosthesis design of the knee joint during uni-condylar knee replacement.
METHODS: Normal knee joints of 60 cases (60 knees) were selected. We measured the parameters by using thin-section CT scan and post-processing techniques, including arc diameter of the lowest point of the femoral condyle on the coronal plane, arc diameter of the distal point of the posterior condyle of the femur on the transverse plane, arc diameter of the distal point of the posterior condyle of the femur on the sagittal plane, and arc diameter of the lowest point of the femoral condyle on the sagittal plane, and analyzed the correlation with sex and height.
RESULTS AND CONCLUSION: The diameter of the arc that passes through the lowest point of femoral medial condyle in the coronal plane was (42.685±1.389) mm. The diameter of the arc that passes through the farthest point of posterior of femoral medial condyle in the cross-section was (42.732±1.440) mm. The diameter of the arc that passes through the lowest point of femoral medial condyle on the sagittal plane was (45.473±1.332) mm. The diameter of the arc that passes through the farthest point of posterior of femoral medial condyle on the sagittal plane was (42.587±1.446) mm. The results illustrate that knee condyle related parameters were positively correlated with height. Parameters in males were significantly greater than in females. The diameter of the arc that passes through the lowest point of femoral medial condyle on the sagittal plane was significantly larger than that of the farthest point of femoral posterior medial condyle on the sagittal plane (P < 0.001). There was no significant difference among the diameter of the arc that passes through the lowest point of femoral medial condyle on the coronal plane, the diameter of the arc that passes through the farthest point of posterior of femoral medial condyle on the cross-section and that of the farthest point of femoral posterior medial condyle on the sagittal plane.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

祁家龙，尹宗生，马广文. 股骨内髁参数对单髁置换中截骨及假体设计的参考意义[J]. 中国组织工程研究, 2016, 20(9): 1221-1226.

Qi Jia-long, Yin Zong-sheng, Ma Guang-wen. Significance of femoral condyle parameters in osteotomy in unicompartmental knee arthroplasty and prosthesis design[J]. Chinese Journal of Tissue Engineering Research, 2016, 20(9): 1221-1226.

图/表（结果） 4

2.1 参与者数量分析按意向性处理，纳入正常成人志愿者60例60例膝关节，全部进入结果分析，无脱落。

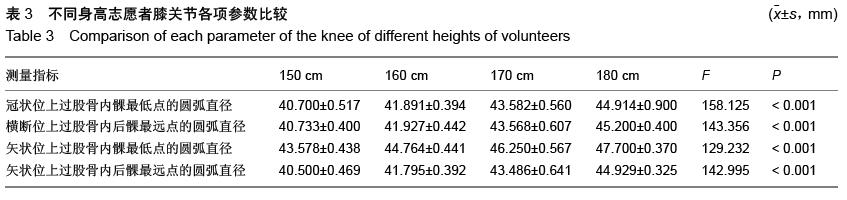

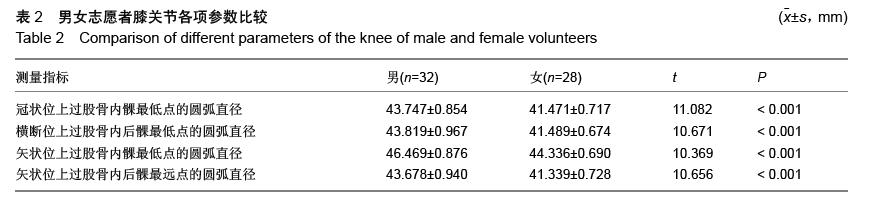

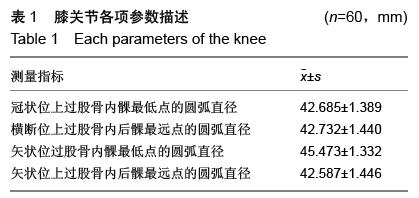

2.2 性别及身高与膝关节各项参数的关系 60例志愿者膝关节各项参数描述见表1，男女志愿者膝关节各项参数比较见表2，不同身高志愿者膝关节各项参数比较见表3。结果显示，身高与膝关节大小呈正相关，男性各参数明显大于女性。

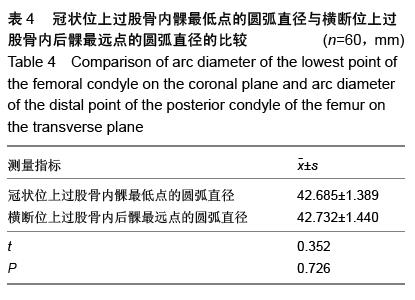

2.3 各项参数之间的比较冠状位上过股骨内髁最低点的圆弧直径与横断位上过股骨内后髁最远点的圆弧直径的比较见表4。

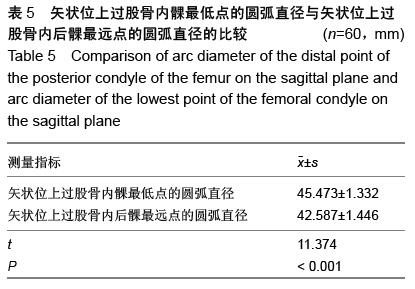

矢状位上过股骨内髁最低点的圆弧直径与矢状位上过股骨内后髁最远点的圆弧直径的比较见表5。

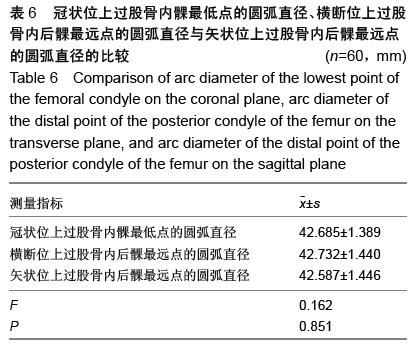

冠状位上过股骨内髁最低点的圆弧直径、横断位上过股骨内后髁最远点的圆弧直径与矢状位上过股骨内后髁最远点的圆弧直径的比较见表6。

如表4-6所示，冠状位上过股骨内髁最低点的圆弧直径与横断位上过股骨内后髁最远点的圆弧直径比较采用配对样本t 检验，检验水准P=0.05，检验结果为t=0.352，P=0.726，即P > 0.05，两组之间差异无显著性意义。矢状位上过股骨内髁最低点的圆弧直径显著与矢状位过股骨内后髁最远点的圆弧直径比较采用配对样本t 检验，检验水准P=0.05，检验结果为t=11.374，P < 0.001，说明矢状位上过股骨内髁最低点的圆弧直径显著大于矢状位过股骨内后髁最远点的圆弧直径，与Googfellow等^[9]、Tu等^[10]报道结果一致。冠状位上过股骨内髁最低点的圆弧直径、横断位上过股骨内后髁最远点的圆弧直径、矢状位上过股骨内后髁最远点的圆弧直径三者之间的差异的比较采用单因素方差分析，检验水准P=0.05，分析结果为F=0.162，P=0.851，即 P ，三者之间的差异无显著性意义。> 0.05

参考文献

[1] 王涛,王坤正,王伟, 等.西北地区中老年人正常膝关节影像学测量及临床意[J].西安交通大学学报:医学版, 2010, 31(2):224-226.

[2] Kort NP, Van Raay JJ, Cheung J, et al. Analysis of Oxford medial unicompartmental knee replacemeental technique in patients aged 60 and above:an independent prospective series.Knee Surg Sports Traumatol Arthrosc. 2007;15:1331-1334.

[3] Hernigon P, Deschamps G .Alignment influences wear in the knee after medial unicompartmental arthroplasty. Clin Orthop Ralated. 2004;(423):161-165.

[4] 张博,曲铁兵.国人膝关节参数对假体设计的意义[J].中国组织工程研究与临床康复,2010,14(48):8941-8943.

[5] 董纪元,张健,王岩.国人人工膝关节几何外形尺寸的初步探讨[J].中国临床康复,2006,10(8):28-31.

[6] 孙明举,王海林,王岩,等.正常膝关节几何学及其参数的测量[J].骨与关节损伤杂志,2003,18(12):824-826.

[7] 孙明举,王岩,陈继营,等.国人正常膝关节几何学及其参数的测量[J].解放军医学杂志,2002,27(12):1050-1052.

[8] Hollister AM, Janata S. The axis of rotation of the knee. Clin Orthop. 1993;290:259-268.

[9] Goodfellow J, O’Conner J, Murray DW. The Oxford meniscal unicompartmental knee. J Knee Surg. 2002; 15(4):240-246.

[10] Tu YH, Xue HM. Improvement of femoral component size prediction using a C-arm intensifier guide and our established algorithm unicompartmental knee arthroplasty: A report from a Chinese population. Knee. 2014;21:435-448.

[11] Churchill DL, Incavo SJ. The transepicondylar axis approximates the optimal flexion axis of the knee. Clin Orthop. 1978;356:111-118.

[12] 王岩,周飞虎,周永刚,等.国人正常膝关节三维几何形态测量及相关研究[J].中国矫形外科杂志,2004,12(8):617-619.

[13] 洪源,冯建民.股骨上髁轴与股骨外旋角度的相关性研究[J].中华临床医师杂志(电子版),2013,7(14):6329-6333.

[14] Kurosawa H, Walker PS. Geormetry and motion of the knee for implant and orthotic design. J Biomech. 1985; 18:487-489.

[15] Kasis AG, Pacheco RJ, Hekal W, et al. The precision and accuracy of templating the size of unicondylar knee arthroplasty. Knee. 2004;11(5):395-398.

[16] Bothra V, Lemon G, Lang D, et al. Reliability of templating in etimating the size of unicondylar knee arthroplasty. J Arthroplasty. 2003;18(6):780-783.

[17] Fawzy E ,Pandit H, Jenkins C, et al. Determination of femoral component size in unicompartmental knee replacement. Knee. 2008;15(5):403-406.

[18] 薛华明,蔡珉巍,马童,等.基于国人205例0xford 3 代单髁置换假体尺寸的临床研究[J].中华关节外科杂志,2013, 7(4):454-458.

[19] 陈镇秋,张秋霞,周广全,等.膝关节单髁置换三维参数化建模[J].中国组织工程研究,2013,17(4):588-593.

[20] Liu JL, Cheng CK, Hsing C, et al. The effect of malalignment on stresses in polyethylene component of total knee prosthesis: a finite element analysis. Clin Biomech. 2002;17:140-146.

[21] 刘晓东,涂益辉.膝关节单髁置换术的临床应用前景[J].中华关节外科杂志(电子版),2010,4(6):804-808.

引言

材料方法

1.1 设计测量学试验。

1.2 时间及地点于2015-08-15/09-25在安徽医科大学第四附属医院影像科完成。

1.3 对象由课题组成员随机抽取正常成人志愿者60例60例膝关节，其中男32例，女28例，年龄22-50岁，身高中位值为171 cm(154 cm，185 cm)。详细如实告知志愿者检查可能风险，并签署知情同意书，试验方案经医院伦理委员会批准。

纳入标准：近期无膝关节疼痛、绞锁等症状；无外伤史；无风湿系统疾病者。

排除标准：有明显膝内、外翻畸形者。

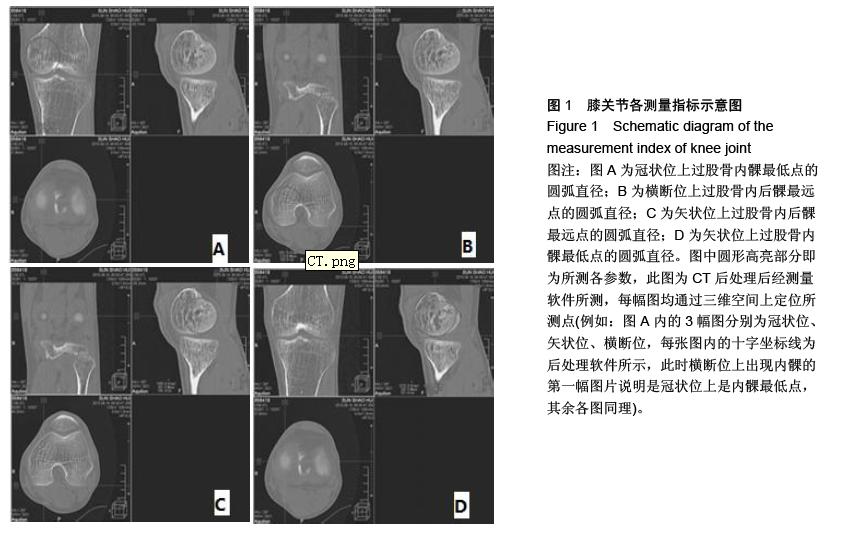

1.4 测量方法所有膝关节进行薄层CT平扫，取伸直中立位，CT焦距中心对准膝关节中心，CT扫描范围位膝关节上下各30 cm，层厚1 mm，间隔1 mm。过股骨内髁特征性的两点可得到一固定的圆形，本研究就是测量这一圆形的直径。取得膝关节CT扫描图像后，由于CT能同时提供冠状位、矢状位和横断位的图像，并且某一固定的点对应的冠状位、矢状位和横断位的图像都是固定的。由于3个层面的图像是通过十字坐标线连动的，故测量冠状位内髁最低点参数时，只需将横断位图像选择从有到无的第一幅图像，其余参数方法同理，见图1。
