三维数字化重建10-12岁儿童胸椎关节突的形态特征

doi:10.3969/j.issn.2095-4344.2016.44.012

中国组织工程研究 ›› 2016, Vol. 20 ›› Issue (44): 6620-6628.doi: 10.3969/j.issn.2095-4344.2016.44.012

• 数字化骨科 digital orthopedics • 上一篇下一篇

三维数字化重建10-12岁儿童胸椎关节突的形态特征

刘祥伟^1，2，王星^3，4，张少杰^3，4，李志军^3，4，刘颖³，史君⁵

¹赤峰市医院骨科，内蒙古自治区赤峰市 024000；内蒙古医科大学，²研究生学院，³基础医学院人体解剖学教研室；⁴数字医学中心；⁵基础医学院生理学教研室，内蒙古自治区呼和浩特市 010059

修回日期:2016-08-29 出版日期:2016-10-28 发布日期:2016-10-28
通讯作者: 李志军，教授，博士生导师，内蒙古医科大学基础医学院人体解剖学教研室，内蒙古自治区呼和浩特市 010059
作者简介:刘祥伟，1982年生，内蒙古自治区赤峰市人，2015年内蒙古医科大学毕业，硕士，主治医师，主要从事脊柱创伤方面的研究。并列第一作者：王星，1979年生，内蒙古自治区乌拉特中旗人，2010年内蒙古医科大学毕业，硕士，讲师，主要从事脊柱脊髓的数字化研究。
基金资助:
国家自然科学基金资助项目(81260269，81560348，81660358)；内蒙古自治区高等学校科学研究资助项目(NJZC16108)；内蒙古医科大学科技百万项目(2015YKDKJBW03)

Morphological characteristics of thoracic vertebrae in children aged from 10 to 12 years with three-dimensional digital reconstruction

Liu Xiang-wei^{1, 2}, Wang Xing^{3, 4}, Zhang Shao-jie^{3, 4}, Li Zhi-jun^{3, 4}, Liu Ying³, Shi Jun⁵

¹Department of Orthopedics, Chifeng Hospital, Chifeng 024000, Inner Mongolia Autonomous Region, China; ²Postgraduate College, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China;³Department of Human Anatomy, Basic Medical College, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China; ⁴Digital Medical Center, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China; ⁵Department of Physiology, Basic Medical College, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China

Revised:2016-08-29 Online:2016-10-28 Published:2016-10-28
Contact: Li Zhi-jun, Professor, Doctoral supervisor, Department of Human Anatomy, Basic Medical College, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China; Digital Medical Center, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China
About author:Liu Xiang-wei, Master, Attending physician, Department of Orthopedics, Chifeng Hospital, Chifeng 024000, Inner Mongolia Autonomous Region, China; Postgraduate College, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China Wang Xing, Master, Lecturer, Department of Human Anatomy, Basic Medical College, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China; Digital Medical Center, Inner Mongolia Medical University, Hohhot 010059, Inner Mongolia Autonomous Region, China Liu Xiang-wei and Wang Xing contributed equally to this paper.
Supported by:
the National Natural Science Foundation of China, No. 81260269, 81560348, 81660358; the Scientific Research Funding Project of Inner Mongolia Autonomous Region Colleges and Universities, No. NJZC16108; the Science and Technology Million Project of Inner Mongolia Medical University, No. 2015YKDKJBW03

摘要/Abstract

摘要：

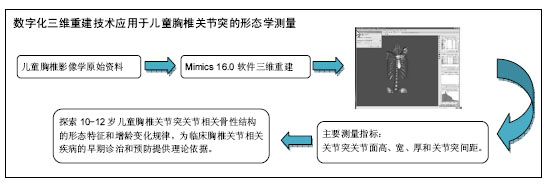

文章快速阅读：

文题释义：

关节突关节：关节突作为脊柱后柱的重要组成部分，其关节直接承受着脊柱前屈、后伸、压缩、牵拉、剪切、扭转等负荷，关节突关节的方向从颈椎段“近水平位”，逐渐到胸椎段“近冠状位”，再到腰椎段的“近矢状位”，此结构特征的变化是脊柱所特有，而且其作为运动枢纽，对维持脊柱稳定及正常生理活动起着至关重要的作用。同时脊柱结构的稳定性对于维持脊柱正常形态和生理功能也具有重要意义，椎体、椎间盘和脊柱韧带对维持小关节的稳定和平衡为静力平衡。

数字化医学：数字医学已经广泛应用于医学领域，其打破过去传统且单一的研究手段，利用医学重建软件可清晰地将影像原始资料予以重建，在三维立体的效果下区观测脊柱各相关结构间的关系，为后期的手术治疗等提供了有利的保障。

摘要

背景：关节突关节是维持整个脊柱稳定和正常生理活动的重要骨性结构。在临床研究中发现，双侧关节突形态不对称也是引起椎体退行性变的原因之一，但现有的研究主要集中于成人群体，且多以颈椎和腰椎为主。

目的：探索10-12岁儿童胸椎关节突关节相关骨性结构的形态特征和增龄变化规律，并与成人相关数据比较。

方法：选取无骨质破坏、畸形、骨折、肿瘤等椎骨形态结构未发生改变及既往未行脊柱相关手术的10-12岁儿童30例，行多排螺旋CT薄层扫描(0.625-1.25 mm)，范围T₁-T₁₂，将原始数据以DICOM格式导入三维重建软件进行相关指标测量及统计分析。

结果与结论：①关节突关节面宽总体走势呈“V字型”；关节突关节面高从T₁至T₁₂间随椎序的增加呈逐渐递增趋势；②上关节突关节厚从T₁至T₁₂间随椎序增加呈逐渐递增趋势，下关节突关节厚总体走势则较平缓；左、右侧别中上、下关节突关节面宽、高、厚除在个别椎体间存在显著性差异外，其余差异均无显著性意义；关节突间距在侧别和上、下间差异均无显著性意义，关节突间距侧别间随着椎序的增加呈递增趋势，上、下关节突间距随椎序增加均呈开口较宽的“U”字型；③结果表明，利用三维重建技术可清晰、直观地展示各椎骨形态特征，在三维条件下提高了测量的精确度；10-12岁儿童关节突关节面宽和高总体较成人小，关节突间距在上关节突间距与下关节突间距总体变化不明显，而左右侧关节突间距则随着椎序的增加呈渐增趋势，符合儿童脊柱生长发育规律。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

ORCID: 0000-0001-6025-8554 (李志军)

关键词: 骨科植入物, 数字化骨科, 胸椎, 关节突关节, 形态特征, 10-12岁儿童, 国家自然科学基金

Abstract:

BACKGROUND: Articular process of joint is an important bony structure to maintain the spinal stability and normal physiological activities. Clinical study found that bilateral articular process asymmetry is also one of the causes of vertebral degeneration, but the existing research mainly focuses on the adult, and give priority to with cervical vertebra and lumbar vertebra.

OBJECTIVE: To explore the morphological and developmental characteristics of thoracic facet joints and bony structures of 10 to 12-year-old children and compare with data of adults.

METHODS: A total of 30 normal cases aging from 10 to 12 years were admitted into this study. No cases experienced bone destruction, deformity, fractures, or tumors, and spine surgery was not involved in. DICOM 3.0 data of multi-slice spiral CT (0.625-1.25 mm), ranging from T₁ to T₁₂, were used for three-dimensional reconstruction, measurement and statistical analysis.

RESULTS AND CONCLUSION: (1) Joint width overall trends in “V”. Joint surface height from T₁ to T₁₂increased gradually with the increase of the operation sequence. (2) The joint thickness from T₁ to T₁₂showed a gradually increasing trend with the increase of the job sequence; articular process under the joint thickness was gentle. In the left and right sides of the upper and lower joints, joint surface width, height, and thickness did not show significant difference in addition to the significant difference between the individual vertebral body. Joints spacing on the side and there was no significant difference between upper and lower, articular process spacing between sides showed an increasing trend with the increase of operation sequence; upper and lower joints spacing increased with the job sequence, and showed wide “U” shape. (3) These results confirmed that the application of three-dimensional reconstruction techniques can display shape and characteristics of each vertebral body clearly and intuitively and improve measurement accuracy. Width and height of facet joints in 10-12-year-old school children were overall smaller than those of adults. The distance between upper and lower facet joints changed a little. Distance between left and right facet joints increased from T₁ to T₁₂, which complies with the growth and development of children.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

Key words: Thoracic Vertebrae, Zygapophyseal Joint, Child , Tissue Engineering

中图分类号:

R318

刘祥伟，王星，张少杰，李志军，刘颖，史君. 三维数字化重建10-12岁儿童胸椎关节突的形态特征[J]. 中国组织工程研究, 2016, 20(44): 6620-6628.

Liu Xiang-wei, Wang Xing, Zhang Shao-jie, Li Zhi-jun, Liu Ying, Shi Jun. Morphological characteristics of thoracic vertebrae in children aged from 10 to 12 years with three-dimensional digital reconstruction[J]. Chinese Journal of Tissue Engineering Research, 2016, 20(44): 6620-6628.

图/表（结果） 3

2.1 参与者数量分析 纳入观察对象30例，男女间经统计学分析差异无显著性意义，故合并统计，每一观察指标进行左右侧比较分析，全部进入结果分析，无脱落。

试验流程图见图2。

2.2 关节突关节面宽 关节突关节面宽中主要对同侧上位椎体下关节面宽与下位椎体上关节面宽进行对比分析，结果除在T₇左下关节面宽与T₈左上关节面宽间、T₁₁左右侧下关节面宽与T₁₂左右侧上关节面宽间差异无显著性意义(P > 0.05)外，其余差异均有显著性意义(P < 0.05)，见表1，图3。

2.2.1 上关节突关节面宽上关节突关节面宽在左、右侧别间除在T₃和T₁₁间差异有显著性意义(P < 0.05)外，其余差异均无显著性意义(P > 0.05)，上关节突关节面宽不论左侧还是右侧，最大值均在T₁，其值分别为10.20 mm和10.32 mm，且从T₁开始逐渐递减，到达T₆处为最低，其值分别为7.27 mm和7.12 mm，而后开始呈递增趋势至T₁₂，总体走势呈“V”字型。

2.2.2 下关节突关节面宽下关节突关节面宽在左、右侧别间除在T₆和T₉间差异有显著性意义(P < 0.05)外，其余差异均无显著性意义(P > 0.05)；下关节突关节面宽左右侧最大值也位于T₁，其值分别为9.08 mm和9.02 mm，且从T₁开始逐渐递减，左侧下关节突关节面宽最低值位于T₅(7.65 mm)，右侧下关节突关节面宽位于T₆(7.67 mm)，而后开始呈递增趋势至T₁₂，总体走势也呈“V”字型。

2.3 关节突关节面高 在对同侧上位椎体下关节面高与下位椎体上关节面高进行对比分析，结果除在T₂右下关节面高与T₃右上关节面高间、T₆右下关节面高与T₇右上关节面高间差异有显著性意义(P < 0.05)外，其余差异均无显著性意义(P > 0.05)，见表2，图4。

2.3.1 上关节突关节面高上关节突关节面高在左、右侧别间除在T₃和T₁₁间差异有显著性意义(P < 0.05)外，其余差异均无显著性意义(P > 0.05)，左侧上关节突关节面高从T₁(7.84 mm)至T₁₂(12.62 mm)随椎序的增加呈逐渐递增趋势，右侧上关节突关节面高从T₁(7.83 mm)至T₁₂(12.53 mm)随椎序的增加呈逐渐递增趋势。

2.3.2 下关节突关节面高下关节突关节面高在左、右侧别间除在T₆和T₉间差异有显著性意义(P < 0.05)外，其余差异均无显著性意义(P > 0.05)；左侧下关节突关节面高从T₁(8.44 mm)至T₁₂(12.93 mm)随椎序的增加呈逐渐递增趋势，右侧下关节突关节面高从T₁(8.74 mm)至T₁₂(13.13 mm)随椎序的增加也呈逐渐递增趋势。

2.4 关节突关节厚 在对同侧上位椎体下关节突关节厚与下位椎体上关节突关节厚进行对比分析，结果除在T₁左下关节突关节厚与T₂右上关节突关节厚、T₂左右侧下关节突关节厚与T₃左右侧上关节突关节厚、T₃右下关节突关节厚与T₄右上关节突关节厚间差异无显著性意义(P > 0.05)外，其余差异均有显著性意义(P < 0.05)，见表3，图5。

2.4.1 上关节突关节厚上关节突关节厚在左右侧别间除在T₃和T₁₁间差异有显著性意义外(P < 0.05)，其余差异均无显著性意义(P > 0.05)；左侧上关节突关节厚从T₁(4.66 mm)至T₁₂(7.64 mm)随椎序的增加呈逐渐递增趋势，右侧上关节突关节厚从T₁(5.00 mm)至T₁₂(7.15 mm)随椎序的增加呈逐渐递增趋势。

2.4.2 下关节突关节厚下关节突关节厚在左右侧别间除在T₆和T₉间差异有显著性意义外(P < 0.05)，其余差异均无显著性意义(P > 0.05)；下关节突关节厚左右侧别间走势比较平缓，各椎厚度在5.19-6.34 mm，相差在2 mm以内。

2.5 关节突间距 关节突间距在左右侧别和上下间均差异无显著性意义(P > 0.05)。左右侧关节突间距均值在21.35-36.02 mm，而上、下关节突间距均值在18.09-23.90 mm，见表4，图6。

2.5.1 左侧关节突间距左侧关节突间距中除T₁与T₅_-₁₂、T₂与T₆_-₁₂、T₃与T₇_-₁₂、T₄与T₈_-₁₂、T₅与T₉_-₁₂和T₆与T₁₂间差异有显著性意义外(P < 0.05)，余均差异无显著性意义(P > 0.05)；左侧关节突间距从T₁(21.35 mm)至T₁₂(36.02 mm)随椎序的增加呈渐增趋势。

2.5.2 右侧关节突间距右侧关节突间距中除T₁与T₅_-₁₂、T₂与T₆_-₁₂、T₃与T₈_-₁₂、T₄与T₁₀_-₁₂和T₅与T₁₁_，₁₂间差异有显著性意义外(P < 0.05)，余均差异无显著性意义(P > 0.05)，右侧关节突间距从T₁(21.72 mm)至T₁₂(34.32 mm)随椎序的增加呈渐增趋势。

2.5.3 上关节突间距上关节突间距中除T₁与T₃_-₉、T₂与T₄_-₈、T₄_-₈与T₁₁_，₁₂、T₉在T₁₂间差异有显著性意义外(P < 0.05)，余均差异无显著性意义(P > 0.05)；上关节突间距随椎序的增加呈开口较宽的“U”字型，最低值位于T₄_-₈。

2.5.4 下关节突间距下关节突间距中除T₁与T₃_-9、T₂与T₄_-8、T₄与T₁₁_，12、T₅在T₁₀_-12和T₆_，7与T₁₂间差异有显著性意义外(P < 0.05)，余均差异无显著性意义(P > 0.05)，下关节突间距随椎序的增加呈开口较宽的“U”字型，总体比较平缓，最低值位于T₄_-8。

参考文献

[1] Kalichman L, Hunter DJ.Lumbar Facet Joint Osteoarthritis:A Review. Semin Arthritis Rheum. 2007; 37(2):69-80.
[2] Denis F. The three columnspine and its significance in the classification of acate thoracolumbar spine injure. Spine.1983;8(8): 817-831.
[3] Acosta FL Jr, Ames CP. Cervical disc arthroplasty: general introduction. Neurosurg Clin N Am. 2005;16(4): 603-607.
[4] Yoganandan N, Knowles SA, Maiman DJ,et al. Anatomic study of the morpholoy of hulnan cervical facet joint.Spine. 2003;28(20):2317-2323.
[5] Anderson PA, Sasso RC, Riew KD. Update on cervical artificial disk replacement. Instr Course Lect. 2007;56: 237-245.
[6] Tachihara H, Kikuchi S, Konno S,et al. Does facet joint inflammation induce radiculopathy: an investigation using a ratmodel of lumbar facet joint inflammation. Spine (Phila Pa 1976). 2007;32(4):406-412.
[7] 席新华,吴强,唐华军,等.成人下颈椎椎体与关节突关节倾角的X射线测量数据[J].中国组织工程研究与临床康复, 2009,13(4):662-666.
[8] Berlemann U, Jeszenszky DJ, Buhler DW, et al. Facet joint remodeling in degenerative spondylolosthesis: an investigation of joint orientation and tropism. Eur Spine J. 1998;7(5): 376-380.
[9] 徐聪,于雪峰,廖琦,等. MRI和CT在测评退行性颈椎滑脱关节突关节矢状位不对称角中可靠性的比较[J]. 中国临床解剖学杂志,2016,34(1):63-67.
[10] 徐荣明,刘观燚,赵红勇,等.胸椎关节突关节解剖学测量与经关节螺钉固定的关系[J].中国骨与关节损伤杂志, 2010, 25(6):481-483.
[11] 刘观燚,徐荣明,马维虎,等.下颈椎关节突关节的解剖学测量与经关节螺钉固定的关系[J].中国脊柱脊髓杂志, 2007, 17(2):140-144.
[12] Kunkel ME, Schmidt H, Wilke HJ. Prediction of the human thoracic and lumbar articular facet joint morphometry from radiographic images. J Anat. 2011; 218(2): 191-201.
[13] Jaumard NV,Welch WC,Winkelstein BA.Spinal facet joint biomechanics and mechanotransduction in normal,injury and degenerative conditions.J Biomech Eng. 2011;133(7):071010.
[14] 费琦,林吉生,王炳强,等.关节突关节在腰椎失稳中作用的研究进展[J].临床和实验医学杂志,2014,13(21): 1823-1825.
[15] 赵卫东,徐波,张美超,等.颈椎三维运动对关节突关节压力的作用[J].中国组织工程研究与临床康复,2010,14(22): 3996-3999．
[16] Chung SB, Lee S, Kim H, et al. Significance of interfacet distance, facet joint orientation, and lumbar lordosis in spondylolysis. Clin Anat. 2012 ;25(3):391-397.
[17] Ngo LM, Aizawa T, Hoshikawa T, et al. Fracture and contralateral dislocation of the twin facet joints of the lower cervical spine. Eur Spine J. 2012;21(2):282-288.
[18] 丁文元,李宝俊,李华,等.胸椎单侧关节突关节切除对稳定性影响的生物力学研究[J].河北大学学报(自然科学版),2007,27(2):127-129.
[19] Gellhorn AC, Katz JN, Suri P. Osteoarthritis of the spine: the facet joints. Nat Rev Rheumatol. 2013;9(4):216-224.
[20] Henderson CN.The basis for spinal manipulation: chiropractic perspective of indications and theory. J Electromyogr Kinesiol. 2012;22(5): 632-642.
[21] Nathan D. Crosby, Christine L, et al. Spinal neuronal plasticity is evident within 1 day after a painful cervical facet joint injury. Neurosci Lett. 2013;542:102-106.
[22] 王大林,吴小涛,王黎明.腰椎关节突关节不对称与青少年腰椎间盘突出症[J].中国脊柱脊髓杂志,2005,15(6): 314-344.
[23] Elliott MJ, Slakey CJ. Thoracic pedicle screw placement: analysis using anatomical landmarks without image guidance. J Pediatr Orthop. 2007;27(5):582-586.
[24] Xu R, Ebraheim NA, Ou Y, et al.Anatomic considerations of costotransverse screw placement in the thoracic spine. Surg Neurol. 2000;53(4):349-354.
[25] 徐荣明,刘观钱,赵红勇,等.胸椎后路经关节螺钉固定的可行性研究[J].中国骨伤,2011,24(3):218-221.
[26] 殷渠东,郑祖根,蔡建平,等.经椎板关节突关节螺钉固定的生物力学实验研究[J].中国脊柱脊髓杂志,2004,14(1l): 676-678.
[27] 刘观锬,徐荣明,赵红勇,等.胸椎后路经关节助骨螺钉固定技术的提出及其解剖学研究[J].中华外科杂志, 2010,48 (14):1115-1116.
[28] Sun XZ, Chen ZQ, Qi Q, et al. Diagnosis and treatment of ossification of the ligamentum flavum associated with dural ossification: clinical article. J Neurosurg Spine. 2011;15(4):386-392.
[29] Shirazi Adl A. Finite-element evaluation of contact loads on facet of an L2-L3lumbar segment in complex loads. Spine (Phila Pa 1976).1991;16(5):533-541.
[30] 郭功亮,齐兵,曲阳,等.关节突关节切除范围对下颈椎稳定性影响的生物力学影响[J].生物医学工程研究, 2010, 29(4):259-262.

引言

关节突关节是相邻椎骨上、下关节突之间相互连接形成的小关节，它承受着脊柱前屈、后伸、压缩、牵拉、剪切、扭转等负荷，对脊柱的轴向活动起着稳定和制约作用，是脊柱结构和功能中的重要运动枢纽关节，也是构成颈、胸、腰椎运动节段的主要骨性结构，具有重要的生物力学意义^[1]，对维持脊柱的稳定及正常的生理活动起着至关重要的作用。

在脊柱的三柱理论学说中^[2]，关节突属于脊柱后柱中的附属结构。关于关节突关节的研究越来越受到国内外学者的重视，并已通过基础与临床研究已证实其在维持脊柱的稳定性与运动起着极其重要的作用^[3-6]：成人关节突的形态特征、关节突关节角的改变(如不对称性、方向改变、外伤、结核等)与脊柱椎骨退行性变、脊柱失稳、椎体滑脱、椎间盘突出和关节突骨性关节炎等有着密切的联系。但现有的研究多集中于成人颈椎和腰椎，且多是在临床中已出现一系列症状，经诊断后方才发现某些疾病是由关节突的改变而引起，而相对于儿童胸椎关节突形态特征的相关研究国内外鲜有报道，且未从发育学的角度观测这一特殊群体关节突的发育特征和规律，同时现有的研究多集中于解剖学及生物力学方面，而其影像学也多局限在尸体标本或X射线、MRI观察，或CT在横轴面上的观测^[7-9]，对其三维立体形态描述报道较少。随着数字医学的兴起与发展，作为一门集信息化技术、图像处理技术和医学物理技术等为一体的交叉学科，有效地利用医工结合，将影像学资料利用三维重建软件进行重建与后处理，可直观、立体地显示和任意切割层面并观测关节突的相关指标参数。

文章对10-12岁儿童胸椎关节突关节相关骨性结构进行较系统研究，以探讨这些指标的发育规律，如关节突的增龄变化、各胸椎关节突间是否存在差异性及是否在儿童就存在不对称性，为临床该类疾病的早期诊治和预防提供理论依据。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

材料方法

1.1 设计 测量学试验。

1.2 时间及地点 于2014年1月至2015年3月在内蒙古医科大学附属医院影像科行常规CT检查。

1.3 材料

扫描设备及参数条件：依托内蒙古医科大学附属医院影像科64排螺旋CT扫描仪(美国GE公司Lightspeed. 16)行胸部扫描，患者平卧，采用头进位，扫描范围包括T₁-T₁₂全胸椎；扫描参数：螺旋扫描模式，管球电压80 kV，管电流200 mA，矩阵512×512，螺距1.375∶1，层厚 0.625 mm，扫描图像以DICOM格式导出存盘。

1.4 对象 选取对象为在内蒙古医科大学附属医院(三级甲等综合性医院)就诊的10-12岁儿童患者共计30例，其中男12例，女18例，平均(10.87±0.86)岁。

纳入标准：在检查肺部疾病时行影像学扫描胸部的10-12岁儿童，扫描范围包括脊柱全部胸段。患者及其家属对试验方案知情同意。

排除标准：骨质破坏、畸形、骨折、肿瘤等椎骨形态结构发生改变及既往行脊柱相关手术的儿童。

1.5 方法

重建软件及图像配准：利用Mimics 16.0三维重建软件(由内蒙古医科大学数字医学中心提供)进行后处理。将连续扫描的胸椎断层原始数据以“无损压缩”的方式导入Mimics 16.0，定义上下、左右、前后方向后显示出水平面、冠状面、矢状面3个平面的二维图像，利用软件自带的域值设定选择拟重建部分，然后选择“Mask”，进行“阈值分割”，选择“Bone”窗口，再进行“动态区域增长”胸椎，然后进行选择“光顺”后采用软件的三维计算功能(3D calculation)对Mask分别进行重建，可清晰直观地再现骨的三维形态。确定测量点，激活Tools工具栏，测量相关指标。为了保证胸椎椎序的定位准确性，采用三维重建胸椎时同时重建出第1肋和第12肋，以保证椎序的准确性。

1.6 主要观察指标 依据相关文献，儿童胸椎关节突关节相关指标的测量主要依据国内徐荣明^[10]、刘观燚^[11]及国外Kunkel等^[12]学者的测量手段与方法。

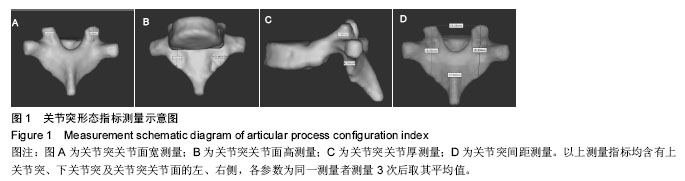

1.6.1 关节突关节面高经关节突关节面的中心点，关节突关节面的上缘与下缘间距，即为该关节面的高(图1A)；
