掌骨重建钢板模拟单节段固定修复寰椎骨折：体外三维运动生物力学分析

doi:10.3969/j.issn.2095-4344.2016.39.007

中国组织工程研究 ›› 2016, Vol. 20 ›› Issue (39): 5819-5824.doi: 10.3969/j.issn.2095-4344.2016.39.007

• 骨科植入物 orthopedic implant • 上一篇下一篇

掌骨重建钢板模拟单节段固定修复寰椎骨折：体外三维运动生物力学分析

李小峰¹，覃俊杰²，李强²，杨渊¹

¹广西骨伤医院，广西壮族自治区南宁市 530012；²广西医科大学，广西壮族自治区南宁市 530021

修回日期:2016-07-08 出版日期:2016-09-23 发布日期:2016-09-23
通讯作者: 杨渊，主任医师，教授，广西骨伤医院，广西壮族自治区南宁市 530012
作者简介:李小峰，男，硕士，主治医师。
基金资助:
广西卫生厅重点资助项目(重20120206)；广西科学研究与技术开发计划项目(桂科攻1355005-6-4)

Metacarpal bone reconstruction plate single-segment fixation in the repair of atlas fracture: biomechanical analysis of in vitro three-dimensional motion

Li Xiao-feng¹, Qin Jun-jie², Li Qiang², Yang Yuan¹

¹Guangxi Orthopedics and Traumatology Hospital, Nanning 530012, Guangxi Zhuang Autonomous Region, China; ²Guangxi Medical University, Nanning 530021, Guangxi Zhuang Autonomous Region, China

Revised:2016-07-08 Online:2016-09-23 Published:2016-09-23
Contact: Yang Yuan, Chief physician, Professor, Guangxi Orthopedics and Traumatology Hospital, Nanning 530012, Guangxi Zhuang Autonomous Region, China
About author:Li Xiao-feng, Master, Attending physician, Guangxi Orthopedics and Traumatology Hospital, Nanning 530012, Guangxi Zhuang Autonomous Region, China
Supported by:
the Key Fund Project of Health Department of Guangxi Zhuang Autonomous Region, No. 20120206; the Science Research and Technology Development Project of Guangxi Zhuang Autonomous Region, No. 1355005-6-4

摘要/Abstract

摘要：

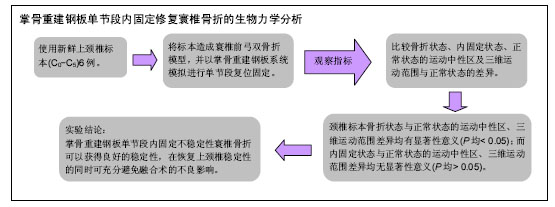

文章快速阅读：

文题释义：

寰椎：呈环形结构，围绕延颈髓和齿突，其侧块呈内薄外厚的楔形“嵌”在枕骨和枢椎间，与枕骨髁和枢椎上关节面形成对称的两个侧方关节，侧块不仅在载荷传递中起“衬垫”功能即将枕部载荷传向前后弓及枢椎，还维持着枕骨、枢椎间的垂直距离。

不稳定性寰椎骨折固定：国内研究表明，Halo Vest牵引固定耗时较长，难以获得对寰椎侧块满意而持久的复位，从而造成骨不愈合或愈合不良，临床疗效欠佳，有学者认为可能使原有的脱位发生不当固定进而引发进行性颈痛；针对寰枢(C₁_-₂)或枕颈(C₀_-₂)固定融合，但无论C₁_-₂还是C₀_-₂ 融合都将牺牲上颈椎的运动功能，尤其是旋转功能。

摘要

背景：为了实现骨折复位的稳定以及尽量保留颈椎活动度的完整，国内外多学者均开展了有关单节段有限内固定的临床与实验研究，均取得了良好的临床疗效，未见明显的寰枢关节失稳而引起的不适症状。

目的：采用体外三维运动法对掌骨重建钢板单节段固定不稳定性寰椎骨折进行生物力学分析。

方法：使用新鲜上颈椎标本(C₀-C₅)6例，将标本造成寰椎前弓双骨折模型，并以掌骨重建钢板系统模拟进行单节段复位固定。测量每例标本的正常状态、骨折状态及内固定状态3组数据。比较骨折状态、内固定状态、正常状态的运动中性区及三维运动范围与正常状态的差异。

结果与结论：①颈椎标本骨折状态与正常状态的运动中性区、三维运动范围差异均有显著性意义(P均< 0.05)；而内固定状态与正常状态的运动中性区、三维运动范围差异均无显著性意义(P均> 0.05)；②结果表明，掌骨重建钢板系统模拟单节段固定不稳定性寰椎骨折可以获得良好的稳定性，在恢复上颈椎稳定性的同时，可充分避免融合术的不良影响。

ORCID: 0000-0003-3988-6681(李小峰)

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

关键词: 骨科植入物, 脊柱植入物, 寰椎骨折, 单节段固定, 生物力学

Abstract:

BACKGROUND: To achieve the stability of the fracture reduction and try to keep the integrity of the cervical vertebra activity, domestic and foreign scholars have carried out the clinical and experimental research on the limited internal fixation of single segment, and achieved good clinical curative effect. There was no obvious discomfort symptoms caused by the instability of the atlantoaxial joint.

OBJECTIVE: To perform biomechanical analysis of fixed atlas fractures by single phase with three-dimensional motion experiment.

METHODS: Six fresh upper cervical spine specimens (C₀-C₅) were used, and made into models of double fracture of the anterior arch of the atlas. Single segment fixation was conducted with metacarpal bone reconstruction plate system simulation. Data of each specimen in intact state, fracture state and internal fixation state were measured. The neutral zones in fracture state, internal fixation state and intact state were compared, and the difference of three-dimensional motion range and intact state were compared.

RESULTS AND CONCLUSION: (1) There was statistically significant difference between the neutral zones and range of motion with those of fracture status and intact status (all P < 0.05). No significant difference was found between the result of fixation status and intact status (all P > 0.05). (2) Results verify that simulation of single-segment fixation of unstable atlas fractures with metacarpal bone reconstruction plate system can obtain good stability, restore the stability of the upper cervical spine, and simultaneously fully avoid adverse effects of fusion.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

Key words: Cervical Vertebrae, Biomechanics, Internal Fixators, Tissue Engineering

中图分类号:

R318

李小峰，覃俊杰，李强，杨渊. 掌骨重建钢板模拟单节段固定修复寰椎骨折：体外三维运动生物力学分析[J]. 中国组织工程研究, 2016, 20(39): 5819-5824.

Li Xiao-feng, Qin Jun-jie, Li Qiang, Yang Yuan. Metacarpal bone reconstruction plate single-segment fixation in the repair of atlas fracture: biomechanical analysis of in vitro three-dimensional motion[J]. Chinese Journal of Tissue Engineering Research, 2016, 20(39): 5819-5824.

图/表（结果） 1

参考文献

[1] 胡勇,徐荣明,马维虎,等.不稳性寰椎骨折的外科治疗策略[J].中华创伤杂志,2011,27(2):115-120.
[2] Sim HB, Lee JW, Park JT, et al. Biomechanical evaluations of various c1-c2 posterior fixation techniques. Spine. 2011;36(6): E401-407.
[3] Ringel F, Reinke A, Stuer C, et al. Posterior C1-2 fusion with C1 lateral mass and C2 isthmic screws: accuracy of screw position, alignment and patient outcome. Acta Neurochir(Wien). 2012;154(2): 305-312.
[4] Ruf M, Melcher R, Harms J. Transoral reduction and osteosynthesis C1 as a function -preserving option in the treatment of unstable Jefferson fractures. Spine. 2004;29(7):823-827.
[5] Bransford R, Chapman JR, Bellabarba C. Primary internal fixation of unilateral C1 lateral mass sagittal split fractures: a series of 3 cases. J Spinal Disord Tech. 2011;24(3):157-163.
[6] 胡勇,马维虎,顾勇杰,等.经口咽入路内固定治疗不稳定性寰椎骨折临床疗效分析[J] .脊柱外科杂志, 2011, 9(3): 131-134.
[7] 焦云龙,尹庆水. JeRP治疗不稳定型Jefferson骨折的应用解剖及生物力学评价[J].中国临床解剖学杂志, 2009, 27(3):340-343.
[8] Kakarla UK, Chang SW, Theodore N, et al. Atlas fractures. Neurosurgery. 2010;66(3 Suppl): 60-67.
[9] 吴亚俊. 新型腰椎动态内固定系统的生物力学研究[D]. 中国医科大学, 2010.
[10] 焦云龙. JeRP治疗不稳定型Jefferson骨折的相关研究[D].南方医科大学,2009.
[11] Naderi S,Crawford NR,Melton MS,et al. Biomechanical analysis of cranial settling after transoral odontoidectomy. Neurosurg Focus. 1999;6(6):e7.
[12] 王鹏,孟春玲,余新光.等. 寰椎环形结构完整性和继发性颅底陷入关系的有限元分析[J].军医进修学院学报, 2012, 33(11):1167-1170.
[13] 罗杰,许军.寰椎骨折机制的有限元分析[J].临床医学工程, 2014,3(21):286-290.
[14] 韩应超,杨明杰,潘杰,等.单纯寰椎侧块螺钉固定选择性治疗不稳定寰椎骨折的生物力学分析[J].中国脊柱脊髓杂志, 2014,24(1):68-73.
[15] Richter M, Schmidt R, Claes L, et al. Posterior atlantoaxial fixation:biomechanical in vitro comparison of six different techniques. Spine (Phila Pa1976). 2002;27(16):1724-1732.
[16] Panjabi M, Dvorak J, Duranceau J, et al. Three-dimensional movements of the upper cervical spine. Spine. 1988;13(7):726-730.
[17] 钮心刚,贾连顺,丁祖泉,等.翼状韧带断裂对枕颈部稳定性影响的生物力学实验研究[J].中国脊柱脊髓杂志,1998, 8(3): 138-141.
[18] Koller H, Resch H, Tauber M, et al. A biomechanical rationale for C1-ring osteosynthesis as treatment for displaced Jefferson burst fractures with incompetency of the transverse atlantal ligament. Eur Spine J. 2010; 19(8): 1288-1298.
[19] Puttlitz CM, Goel VK, Clark CR, et al. Biomechanical rationale for the pathology of rheumatoid arthritis in the craniovertebral junction. Spine. 2000;25:1607-1616.
[20] 田纪伟,夏天.寰椎横韧带损伤的诊断与治疗[J].中国脊柱脊髓杂志,2013,23(5):393-395.
[21] 吕厚山,译.脊柱内固定学[M].北京:中国医药科技出版社, 2001.
[22] Jin M, Asadoorian M, Hiller LP, et al. Hypertrophy of the anterior arch of the atlas associated with congenital nonunion of the posterior arch: a retrospective case-control study. Spine J. 2014;14(7):1155-1158.
[23] Ma W, Xu N, Hu Y, et al. Unstable atlas fracture treatment by anterior plate C1-ring osteosynthesis using a transoral approach. Eur Spine J. 2013;22(10): 2232-2239.
[24] Wu AM, Wang XY, Chi YL, et al. Management of acute combination atlas-axis fractures with percutaneous triple anterior screw fixation in elderly patients. Orthop Traumatol Surg Res. 2012;98(8):894-899.
[25] Iacoangeli M, Di Rienzo A, Alvaro L, et al. Fully endoscopic endonasal anterior C1 arch reconstruction as a function preserving surgical option for unstable atlas fractures. Acta Neurochir (Wien). 2012;154(10): 1825-1826.

引言

材料方法

1.1 设计 生物力学实验。

1.2 时间及地点 于2013年3月在南方医科大学医学生物力学实验室完成。

1.3 材料 收集新鲜上颈椎标本(C₀-C₅)共6例，年龄18-72岁；性别未区分，生前无骨骼疾患，均排除枕颈部的损伤、畸形和其他相关肿瘤病变。每具标本头颅保留枕骨部分，颈椎保留至第4颈椎水平以便固定。各标本用双层塑料袋密封，-20 ℃保存。测试前将标本4 ℃下解冻。剔除周边多余软组织，注意保持韧带、各关节囊、椎间盘和骨结构完整^[8]。修整后，标本首、末两节椎体分别多角度、多平面置入数枚普通螺钉用以加强包埋。保持标本中立、C₃椎体水平，头端和尾端的半个椎体用聚甲基丙烯酸甲酯(上海新世纪齿科材料有限公司)包埋。包埋时保证包埋块尽量薄，上下表面平整，头端预留2枚螺钉连接特制的加载盘。将Motion- Analysis动作捕捉系统(美国Motion-Analysis公司)配套的、用以收集运动坐标的marker，分别插入C₀_，₁_，₂椎体前方、侧方以及棘突，并确保加载过程中标志互不干扰。

实验所用内固定器材为由枢法模医疗器械公司提供的4，5孔掌骨重建钢板及配套螺钉、器械。

1.4 实验方法 所有测试在6 h内完成。将包埋后的标本用测试台的夹钳固定。通过改变标本与头端加载盘的连接、利用滑轮组系统实现不同平面加载应力，模拟生理运动。砝码质量通过滑轮及加载盘形成1.53 N•m轴向纯力矩，预加载两个循环以减小标本黏滞性对结果的影响，允许30 s蠕变，从第3个加载循环开始记录各标志球传出的三维运动数据，整个实验过程始终用生理盐水保持标本软组织的湿润^[9]。测量正常状态数据后，将标本不稳定性寰椎骨折模型(双前弓骨折)测量数据，随后采用掌骨重建钢板进行单节段复位固定再次测量数据。每例标本分别生成正常状态、骨折状态(寰椎前弓双骨折)、内固定状态3组数据。实验重复3次，测试值取平均值^[10]，见图1，2。

1.5 主要观察指标 比较正常组、骨折组及内固定组的运动中性区、运动范围。

1.6 统计学分析 实验设计采用单因素多水平方差分析方法，计算时间因素的重复效应。采用SPSS 16.0 统计软件进行分析。正常组、骨折组及内固定组的运动中性区、运动范围采用最小显著差异(least significance difference)及Games-Howell (方差不齐时使用)法行组内多重两两比较，显著水准设为0.05。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

讨论

寰椎呈环形结构，围绕延颈髓和齿突，其侧块呈内薄外厚的楔形“嵌”在枕骨和枢椎间，与枕骨髁和枢椎上关节面形成对称的两个侧方关节，侧块不仅在载荷传递中起“衬垫”功能即将枕部载荷传向前后弓及枢椎，还维持着枕骨、枢椎间的垂直距离^[11]。研究结果显示，环形结构连续性破坏后施加垂直加载，侧块除出现分离移位还合并前后、上下方向的移位，实际是复杂的空间旋转移位，具体移位方式和关节面角度、韧带、外部载荷等因素有关，研究结果初步推断前弓完整性可能对限制侧块移位更重要^[12]。发现无论头部处于什么位置，应力最大点集中在前弓^[13]。作者在实验中同样发现，骨折状态下三维中性区运动与正常状态相比差异有显著性意义(P < 0.05)，推断骨折状态比正常状态的各运动中性区增大。而当前弓存在游离骨块时，前路手术重建前弓完整性是必要的，因为前弓对C_1-2后伸稳定性有重要的限制作用；单纯C₁复位固定可以重建寰椎的环形结构，恢复C_1-2关节排列吻合，同时也恢复了纵行韧带的张力，纵行韧带起张力带的作用，或许能够维持生理载荷下C_1-2的稳定性，如同漂浮在水面上的浮标，随着水位升高，缆绳被拉紧，浮标被固定在水面上，变得不再随波逐流，即浮标理论^[14]。同样在实验中证实，内固定状态3个平面(矢状面、冠状面，水平面)的运动范围均值与正常状态的差异均无显著性意义(P均 > 0.05)，各运动中性区未见明显的异常。尸体研究及有限元分析均提示寰椎环形结构连续性对限制侧块分离移位非常重要^[11]。

鉴于人体的骨骼肌肉系统在冠状面是对称的，所以针对脊柱三维运动的描述，必须建立合适的参照坐标系。本次实验对于寰枢椎节段间的运动描述就采用了右手卡森思(Cartesian)三维坐标系统。用节段间的角度变化或节段间位移变化来表示，通常称为脊柱的三维运动范围。这种脊柱运动的描述方法在脊柱生物力学研究中得到广泛的应用。本次实验就是选择了这种方法。在实验顺序及模拟手术方法时，有文献报道该测试顺序能最大程度的缩小在相同标本上多次放置不同内固定^[15]，从而导致局部解剖结构完整性的破坏所造成的实验误差。作者所采用的顺序为正常组(即对照组)、骨折组(寰枢椎不稳组)、内固定组(骨折后采用掌骨钢板经口咽内固定)。实验原理基于多向柔度测定法^[9]。脊柱的生理活动为复合运动，验证各方向上的限制刚度意义不大，主要考虑各生理运动时的稳定性。轴向加载力矩为1.53 N/m，为双侧均匀加载。据报道能实现最大生理运动范围^[16]。通过分析比较数据处理所得的中性区及运动范围可得出结论。划分中性区(零载荷位置和中立位之间的位移，表示标本最初的僵硬度)和弹性区(抗阻运动区、反映弹性阻力)，有利于正确认识韧带在稳定关节中的作用并判断关节失稳的类型。

很多学者进行了生物力学实验探讨各韧带在枕寰枢复合体的作用^[17]，大部分认为创伤导致横韧带损伤后，C_1/2关节在水平方向上不稳。Koller等^[18]设计了生物力学实验，模拟有横韧带损伤的寰椎骨折并进行单节段固定，然后加载超过生理载荷的应力，并记录影像学上的寰齿间隙变化。他分析认为不管作用于头部和C₁拉力来自于水平向还是侧向，都能被枕寰枢复合体中的软组织力耦抵消，从而使寰齿间隙变化不大。与 Puttlitz等^[19]的有限元模型相互印证，他强调除横韧带外的次级稳定结构能很好地代偿——也从而容易掩盖横韧带的损伤。结论是单节段固定能恢复枕寰枢复合体的对位关系，为复合体内除横韧带外的次级稳定结构发挥作用创造条件，故而能应用于伴横韧带损伤的患者。同时寰椎横韧带特殊的解剖结构决定其损伤诊断较为困难。C_1-2或C_0-2固定融合具有很高的融合率，但其共同缺点是使患者失去较多的旋转活动度，应谨慎实施，除非寰枢椎间的稳定性经保守治疗恢复的可能性很小^[20]。

有研究报道寰椎不同程度损伤后，上颈椎的不稳主要发生在前屈后伸方向，其中性区及运动范围分别增加了90%和40%，而侧弯及旋转的中性区及运动范围仅分别增加了20%和10%^[9]。前路内固定在前屈活动中起支撑、维持高度的作用，后伸时起张力带作用，针对地协同各韧带稳定寰椎。实验中作者观察到寰椎的活动主要体现在寰枢复合体的整体之中，肉眼很难体会各状态下的运动范围间的差异。所以，精密仪器的使用及严谨的数据处理能对结果提供重大影响。

本固定原理为恢复对位关系后，通过重建寰椎的环状结构，抵消结构变化导致的功能上机械负荷过大，使上颈椎的稳定性显著恢复。并为骨性愈合创造局部的稳定，减少术后颈托制动的必要性。另外，可避免取骨的创伤及相关并发症。

如吕厚山教授所译《脊柱内固定学》书中所说，为发展出可行的非手术或手术治疗方案，必须对造成损伤的外力有彻底了解，并确认那些已丧失生物力学性质的结构^[21]。寰椎骨折中除横韧带外的韧带及关节囊等通常能保持完整，只要恢复骨折对位目前的治疗争论主要还是单节段固定能否应用于横韧带损伤病例，特别是能否抵消轴位旋转不稳等^[22-25]。但现有报道较少，缺少有力证据。

文章目前仅针对无横韧带损伤的不稳定寰椎骨折，从实验结果得出结论，掌骨重建钢板固定寰椎骨折是充分的；在恢复上颈椎稳定性的同时，充分地避免了融合术的不良影响。
