T₁₂椎体前缘不同压缩状态下相邻椎体终板应力的有限元分析

冯杰荣，殷海东，陈伟，黄明光

南方医科大学附属顺德第一人民医院，广东省佛山市 528300

修回日期:2016-02-29 出版日期:2016-05-27 发布日期:2016-05-27
通讯作者: 黄明光，主任医师，南方医科大学附属顺德第一人民医院，广东省佛山市 528300
作者简介:冯杰荣，男，1979年生，广东省佛山市人，汉族，2003年解放军第一军医大学毕业，主治医师，主要从事骨病关节外科、运动医学方面的研究。
基金资助:
佛山市卫生与计生局医学科研课题(2015236)

Finite element analysis of stress of the adjacent vertebral end plate of T₁₂ vertebral body in different compression states

Feng Jie-rong, Yin Hai-dong, Chen Wei, Huang Ming-guang

the First People’s Hospital of Shunde Affiliated to Southern Medical University, Foshan 528300, Guangdong Province, China

Revised:2016-02-29 Online:2016-05-27 Published:2016-05-27
Contact: Huang Ming-guang, Chief physician, the First People’s Hospital of Shunde Affiliated to Southern Medical University, Foshan 528300, Guangdong Province, China
About author:Feng Jie-rong, Attending physician, the First People’s Hospital of Shunde Affiliated to Southern Medical University, Foshan 528300, Guangdong Province, China
Supported by:
the Foshan Municipal Health and Family Planning Bureau Project, No. 2015236

摘要/Abstract

摘要：

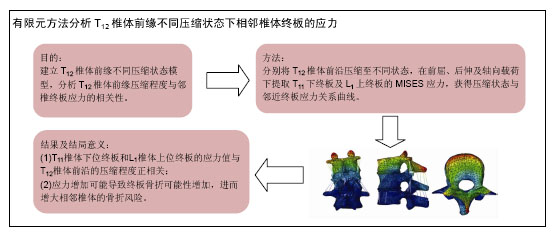

文章快速阅读：

文题释义：

椎体终板：椎体在生长发育过程中，椎体上下面的骨骺板骨化停止后形成骨板，呈轻度凹陷，即为骨性终板。椎体终板的中央仍为一薄层透明软骨覆盖，并终生存在，即为软骨终板，上下软骨终板与髓核和纤维环连接共同构成椎间盘。

椎体压缩性骨折：是老年性骨质疏松常见的并发症，主要发生在胸腰段椎体，以T₁₂椎体最为多见。椎体压缩性骨折由于椎体前缘的高度丢失，可导致局部后凸畸形、生理曲线发生改变，继而使骨折椎体前方应力集中及骨折椎体周围应力增大，从而导致邻近椎体再骨折的发生。

摘要

背景：椎体压缩骨折是老年骨质疏松症患者最常见的脊柱骨折，椎体前缘的压缩程度与邻近椎体再骨折是否相关尚未明确。

目的：利用有限元方法建立T₁₂椎体前缘不同压缩状态模型，并分析T₁₂椎体前缘压缩程度与邻椎终板应力的相关性。

方法：基于正常成年人志愿者的胸腰段CT数据，导入MIMICS/3-matic，经图像分割、修补及三维网格化获取胸腰椎T₁₁-L₁节段数据，网格赋材质属性后导入ABAQUS，建立韧带、小关节等特征，获取逼真的三维有限元模型。对模型前屈、后伸、左侧屈、右侧屈、左旋及右旋等6个自由度进行加载，验证正常模型的有效性。分别将T₁₂椎体前缘压缩至90%，80%，70%……10%共9个状态，提取T₁₁下终板及L₁上终板的MISES应力，获得压缩状态与邻近终板应力的关系曲线。

结果与结论：①该模型高度逼真，能真实反映实际受力状态；②结果表明，T₁₁椎体下位终板和L₁椎体上位终板的应力值与T₁₂椎体前缘的压缩程度呈正相关，应力增加可能导致终板骨折的可能性增加，进而增大相邻椎体的骨折风险。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

ORCID: 0000-0002-6266-2451(黄明光)

关键词: 骨科植入物, 脊柱植入物, 胸腰椎, 有限元分析, ABAQUS, 三维模型, 压缩状态, 终板应力

Abstract:

BACKGROUND: Vertebral compression fractures are the most common vertebral fractures in the elderly patients with osteoporosis, and the correlation between the compression of anterior border of vertebral body and adjacent vertebral refractures is not clear.

OBJECTIVE: To establish a model of different compression of T₁₂ vertebral body with finite element method, and analyze the relationship between the compression of T₁₂ vertebral body and the stress of adjacent vertebral plate.

METHODS: Based on thoracolumbar CT data of normal adult volunteers, MIMICS/3-matic was imported. Through image segmentation, repair and three-dimensional mesh of access to thoracic and lumbar T₁₁-L₁data, grid assigned material properties was imported to ABAQUS so as to establish ligament, joint and other small features and obtain realistic three-dimensional finite element model. The six degrees of freedom, including anteflexion, posterior extension, left and right flexion, left and right rotation, were loaded, to verify the validity of the normal model. With the frontier of vertebral body compression to 90%, 80%, 70%…10% of the nine states, MISES stresses of the T₁₁ and L₁segment intervertebral disc endplate were extracted; the relationship curve of compression state and endplate stress was obtained.

RESULTS AND CONCLUSION: (1) The model was highly realistic and could reflect the actual stress state. (2) The stress value of T₁₁ vertebral body and L₁ vertebral body was positively correlated with the compression of T₁₂ vertebral body. Increased stress may lead to an increased likelihood of end plate fractures, which increases the risk of fractures in the adjacent vertebral bodies.
中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

Key words: Thoracic Vertebrae, Lumbar Vertebrae, Stress, Mechanical, Finite Element Analysis, Tissue Engineering

中图分类号:

R318

冯杰荣，殷海东，陈伟，黄明光. T₁₂椎体前缘不同压缩状态下相邻椎体终板应力的有限元分析[J]. 中国组织工程研究, 2016, 20(22): 3263-3271.

Feng Jie-rong, Yin Hai-dong, Chen Wei, Huang Ming-guang. Finite element analysis of stress of the adjacent vertebral end plate of T₁₂ vertebral body in different compression states[J]. Chinese Journal of Tissue Engineering Research, 2016, 20(22): 3263-3271.

图/表（结果） 4

2.1 正常胸腰椎T₁₁-L₁节段三维有限元模型有效性验证 正常胸腰椎T₁₁-L₁节段有限元模型包括前后纵韧带、棘间韧带、小关节等解剖结构，与真实胸腰椎模型具有较高的拟合度(图1)。通过载荷、边界约束，该正常模型在前屈、后伸、左右旋转、左右侧屈的结果与Brown^[8]、Markolf^[9]、Tencer^[10]、Schltz等^[11]的体外实验结果相吻合。证明该模型可以用于下一阶段的胸腰椎T₁₁-L₁压缩状态的生物力学有限元分析。该模型的分析结果见图2，3。

2.2 胸腰椎T₁₁-L₁节段压缩三维有限元模型分析 在正常胸腰椎T₁₁-L₁节段椎骨有限元模型验证的基础上，在ABAQUS 6.12-1中，以T₁₂椎体前缘高度/后缘高度的数值建立不同前缘压缩状态模型，每10%为一个状态，建立出了9个工况的前缘压缩状态模型，提取出了前屈、后伸及旋转工况下T₁₁下终板及L₁上终板的应力大小及分布情况，分别列出各状态终板的应力对比数据，见图4-9。

前屈载荷工况下，9种状态结果表明，当压缩比例从10%增加到90%时，T₁₁下终板应力从0.812 MPa提高到4.019 MPa；L₁上终板应力从0.614 1 MPa提高到3.056 MPa。

后伸载荷工况下，9种状态结果表明，当压缩比例从10%增加到90%时，T₁₁下终板应力从1.151 MPa提高到5.827 MPa；L₁上终板应力从0.605 1 MPa提高到2.908 MPa。

轴向压缩载荷工况下，9种状态结果表明，当压缩比例从10%增加到90%时，T₁₁下终板应力从1.431 MPa提高到6.333 MPa；L₁上终板应力从0.847 MPa提高到3.535 MPa。

胸腰椎T₁₁-L₁系统有限元模型可模拟真实脊柱内的各部分连接状况，包括椎骨与椎间盘之间，椎骨之间韧带连接等，可真实反映椎间盘的受力状态。提取各载荷条件下9种状态的T₁₁下终板及L₁上终板的Mises应力。前屈90%状态最大Mises应力T₁₁下终板为4.019 MPa，L₁上终板为3.056 MPa；后伸90%状态最大Mises应力T₁₁下终板为5.827 MPa，L₁上终板为2.908 MPa；轴向压缩90%状态最大Mises应力T₁₁下终板为6.333 MPa，L₁上终板为3.535 MPa。随着压缩状态的增大，椎间盘受到的压迫力更大，其椎间盘表现出来的应力水平随着压缩程度的增大而增大，见图10。
