双带线锚钉重建喙锁韧带治疗Tossy Ⅲ型肩锁关节脱位

doi:10.3969/j.issn.2095-4344.0229

摘要/Abstract

摘要：

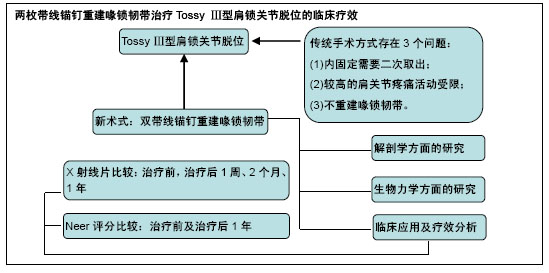

文章快速阅读：

文题释义：

重建喙锁韧带：喙锁韧带在肩锁关节的稳定上起着重要的作用，越来越多的骨科医师认为重建喙锁韧带是非常必要的。从解剖学上来说，喙锁韧带起自于喙突连接于锁骨，它由两部分组成，即内侧部及外侧部。内侧部呈锥状，较厚，称为锥状韧带，外侧部呈斜方形，较薄，称为斜方韧带。这两部分在锁骨上的附着点，分别称为锥状韧带足印及斜方韧带足印。使用2枚带线锚钉对喙锁韧带进行重建，生物力学数据理想，重建效果可靠。

Tossy Ⅲ型肩锁关节脱位：肩锁关节脱位(Tossy分型)分为3型：Ⅰ型为关节囊及肩锁韧带不完全破裂，喙锁韧带完整，锁骨轻度移位；Ⅱ型为关节囊及肩锁韧带完全断裂，喙锁韧带牵拉伤，锁骨外端直径的一半上翘突出超过肩峰；Ⅲ型为关节囊及肩锁韧带以及喙锁韧带完全断裂，锁骨远端完全移位。文章中入选的病例均为Tossy Ⅲ型肩锁关节脱位患者。

摘要

背景：如何重建喙锁韧带，使之更加符合肩锁关节的生物力学特点，又不需要行内固定取出，是学者们一直在思考的问题。

目的：探讨2枚带线锚钉重建喙锁韧带治疗Tossy Ⅲ型肩锁关节脱位的临床疗效。

方法：2012年1月至2016年7月使用2枚带线锚钉重建喙锁韧带治疗Tossy Ⅲ型肩锁关节脱位患者18例，全部病例随访1年，在治疗前以及治疗后1周、2个月、1年拍摄X射线片并测量肩锁关节锁骨端间隙；治疗前及治疗后1年使用Neer评分对其肩关节功能进行评估。

结果与结论：①与治疗前相比，治疗后1周肩锁关节锁骨端间隙减小，差异有显著性意义(P < 0.05)；与治疗后1周相比，治疗后2个月肩锁关节锁骨端间隙增大，差异有显著性意义(P < 0.05)；治疗后2个月和治疗后1年相比，差异无显著性意义(P > 0.05)；治疗后2个月患侧与健侧相比，差异无显著性意义(P > 0.05)。治疗后1年患侧与健侧相比，差异无显著性意义(P > 0.05)；②与治疗前相比，治疗后1年Neer评分增加，差异有显著性意义(P < 0.05)；③结果可见，使用2枚直径为5 mm的带线锚钉重建喙锁韧带治疗Tossy Ⅲ型肩锁关节脱位可以获得满意的临床疗效。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程
ORCID: 0000-0001-7475-5519(韩冰)

关键词: 骨科植入物, 带线锚钉, 喙锁韧带, 肩锁关节脱位, Tossy Ⅲ型

Abstract:

BACKGROUND: How to reconstruct the rostral clavicular ligament to make it more suitable for the biomechanical characteristics of acromioclavicular joint and do not need to remove the internal fixator is a problem that scholars have been thinking about.

OBJECTIVE: To explore the clinical effect of two anchors to reconstruct coracoclavicular ligament in treatment of Tossy Ⅲ acromioclavicular joint dislocation.

METHODS: Eighteen patients with Tossy Ⅲ acromioclavicular joint dislocation were treated with two anchors to reconstruct coracoclavicular ligament from January 2012 to July 2016. All patients were followed up for 1 year. Acromioclavicular clavicle end gap was measured using X-ray films before treatment, 1 week, 2 months and 1 year after treatment. Shoulder joint function was evaluated by the Neer scoring system before treatment and 1 year after treatment.

RESULTS AND CONCLUSION: (1) Acromioclavicular clavicle end gap significantly reduced between the preoperation and 1 week after surgery (P < 0.05). Acromioclavicular clavicle end gap significantly enlarged between 1 week and 2 months after surgery (P < 0.05). There was not statistically significant difference in the gap between 2 months after surgery and 1 year after surgery (P > 0.05). There was not statistically significant difference in the gap between injured and uninjured sides 2 months after surgery (P > 0.05). There was not statistically significant difference in the gap between injured and uninjured sides 1 year after surgery (P > 0.05). (2) Neer scores significantly increased 1 year after surgery compared with that before surgery (P < 0.05). (3) These findings confirmed that coracoclavicular ligament reconstruction using two 5 mm-diameter anchors in treatment of Tossy Ⅲ acromioclavicular joint dislocation can obtain satisfactory effect.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

Key words: Acromioclavicular Joint, Shoulder Dislocation, Internal Fixators, Tissue Engineering

中图分类号:

R318

韩冰，张传开，刘宏滨，孙燚炎，赵日光，王和洪，王颖. 双带线锚钉重建喙锁韧带治疗Tossy Ⅲ型肩锁关节脱位[J]. 中国组织工程研究, 2018, 22(23): 3615-3620.

Han Bing, Zhang Chuan-kai, Liu Hong-bin, Sun Yi-yan, Zhao Ri-guang, Wang He-hong, Wang Ying . Tossy Ⅲ acromioclavicular joint dislocation treated with two anchors to reconstruct coracoclavicular ligament[J]. Chinese Journal of Tissue Engineering Research, 2018, 22(23): 3615-3620.

图/表（结果） 3

参考文献

[1] Babhulkar A, Pawaskar A. Acromioclavicular joint dislocations. Curr Rev Musculoskelet Med. 2014;7(1):33-39.

[2] Acdonlad P,Sunner P,Dyck M. A follow- up of surgical treatment of type Ⅲ AC dislocations. Paper presented at the closed ASES meeting, 2006.

[3] Takase K, Yamamoto K. Changes in surgical procedures for acromioclavicular joint dislocation over the past 30 years. Orthopedics. 2013;36(10):e1277-1282.

[4] Johansen JA, Grutter PW, McFarland EG, et al. Acromioclavicular joint injuries: indications for treatment and treatment options. J Shoulder Elbow Surg. 2011;20(2 Suppl): S70-82.

[5] Babhulkar A, Pawaskar A. Acromioclavicular joint dislocations. Curr Rev Musculoskelet Med. 2014;7(1):33-39.

[6] Takase K, Yamamoto K. Changes in surgical procedures for acromioclavicular joint dislocation over the past 30 years. Orthopedics. 2013;36(10):e1277-1282.

[7] Lizaur A, Sanz-Reig J, Gonzalez-Parreño S. Long-term results of the surgical treatment of type III acromioclavicular dislocations: an update of a previous report. J Bone Joint Surg Br. 2011;93(8):1088-1092.

[8] 朱振安.手术治疗肩锁关节脱位的争议及新趋势[J].中国骨伤, 2014,27 (1): 1-3.

[9] 胥少汀,葛宝丰,徐印坎.实用骨科学[M]. 4版.北京:人民军医出版社,2012:526.

[10] 章晓云,陈跃平,董盼锋.锁骨钩钢板与其他内固定方式治疗Ⅲ型肩锁关节脱位的系统评价[J].中国组织工程研究, 2014,18(13): 2104-2112.

[11] 张炜,信维伟,韩晓峰.钩钢板治疗Rockwood Ⅲ型肩锁关节脱位后内固定物的去留[J].中国组织工程研究, 2012,16(22):4057-4061.

[12] 邹伟,肖杰,龙浩.锁骨钩钢板置入内固定后特有并发症的预防与对策[J].中国组织工程研究,2014,18(48):7804-7809.

[13] Buckwalter JA, Einhom TA, Simon, SR. 陈启明,梁国穗,秦岭,等译.骨关节肌肉系统生物学和生物力学[M]. 2版.北京:人民卫生出版社,2001:519.

[14] Shin SJ, Campbell S, Scott J, et al. Simultaneous anatomic reconstruction of the acromioclavicular and coracoclavicular ligaments using a single tendon graft. Knee Surg Sports Traumatol Arthrosc. 2014;22(9):2216-2222.

[15] Mazzocca AD, Santangelo SA, Johnson ST, et al. A biomechanical evaluation of an anatomical coracoclavicular ligament reconstruction. Am J Sports Med. 2006;34(2): 236-246.

[16] 汪志芳,施海伟,郭健行,等.同种异体肌腱解剖重建喙锁韧带治疗 Rockwood Ⅲ～Ⅵ型肩锁关节脱位[J].临床骨科杂志, 2015, 18(6):697-699.

[17] 杨斌,季建华,张家启,等.喙锁韧带重建治疗肩锁关节脱位[J].实用骨科杂志,2016, 22(8): 735-736.

[18] 张经纬,李明,何贤峰,等.带线锚钉与锁骨钩钢板治疗肩锁关节脱位疗效比较[J].中国骨与关节损伤杂志,2014,29(7):57-59.

[19] 马仲锋,齐明,王心宽.肩锁钩钢板联合带线锚钉重建喙锁韧带治疗肩锁关节脱位[J]. 中国骨与关节损伤杂志,2014,29(9):88-89.

[20] 王海明,陈云丰,陆叶,等. Triple-Endobutton技术与锁骨钩钢板置入治疗肩锁关节脱位的比较[J]. 中国组织工程研究, 2012, 16(17):3105-3110.

[21] 黄超,林木良,祈伟.三重带袢纽扣钢板与锁骨钩钢板治疗急性肩锁关节脱位的远期疗效[J].中国矫形外科杂志, 2016,24(24): 2256-2259.

[22] 王治洲,曲广华,伊力哈木•托合提. 纽扣钢板与其他内固定方式修复肩锁关节脱位比较的Meta分析[J]. 中国组织工程研究, 2014,18(40):6553-6560.

[23] 朱建炜,刘璠,张建华.三重固定纽扣钢板解剖重建陈旧性Ⅲ度肩锁关节脱位[J].中国修复重建外科杂志,2012,26(2):201-204.

[24] 吕功友,严征. Endobutton 接骨板治疗 Tossy Ⅲ型肩锁关节脱位28 例临床疗效分析[J].中华解剖与临床杂志, 2014,19(3): 250-252.

[25] 陶崎峰,张国强,钟凤林.双Endobutton带袢钢板重建喙锁韧带治疗肩锁关节脱位[J]. 中华保健医学杂志,2015,17(6):485-486.

[26] Zhang JW, Li M, He XF, et al. Operative treatment of acromioclavicular joint dislocation: a new technique with suture anchors. Chin J Traumatol. 2014;17(4):187-192.

[27] Basyoni Y, El-Ganainy AE, Aboul-Saad M. Acromioclavicular joint reconstruction using anchor sutures: surgical technique and preliminary results. Acta Orthop Belg. 2010;76(3): 307-311.

[28] 马仲锋,齐明,王心宽.肩锁钩钢板联合带线锚钉重建喙锁韧带治疗肩锁关节脱位[J]. 中国骨与关节损伤杂志, 2014,29(9): 938-939.

[29] Marchie A, Kumar A, Catre M. A modified surgical technique for reconstruction of an acute acromioclavicular joint dislocation. Int J Shoulder Surg. 2009;3(3):66-68.

[30] 张传开,刘忱,韩冰,等.双带线锚钉重建喙锁韧带治疗 Tossy Ⅲ型肩锁关节脱位的 CT 测量及临床应用[J]. 中国骨伤,2017,30 (4):353-355.

[31] 韩冰,冯晖,陈烁,等.修复Ⅲ型肩锁关节脱位：带线锚钉重建喙锁韧带的生物力学变化[J].中国组织工程研究, 2015,19(4): 568-572.

[32] 周礼平,谈嘉祺,陈馨.肩锁关节半脱位的X线诊断[J].医学信息, 2011,24(2):1089-1090.

[33] Wang SJ, Wong CS. Transacromial extra-articular Knowles pin fixation treatment of acute type V acromioclavicular joint injuries. J Trauma. 2008;65(2):424-429.

引言

材料方法

1.1 设计 回顾性病例分析。

1.2 时间及地点 于2012年1月至2016年7月在解放军第97医院骨科完成。

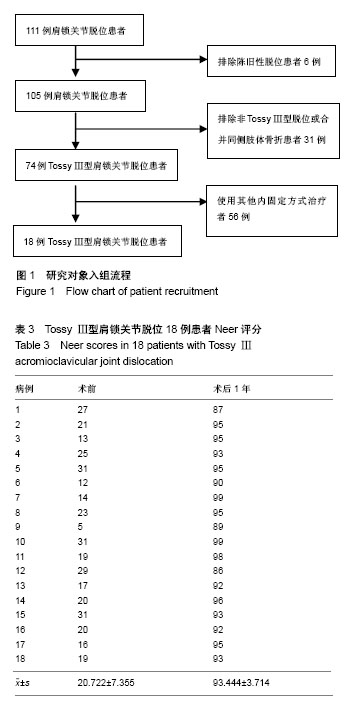

1.3 对象 自2012年1月至2016年7月，使用2枚带线锚钉重建喙锁韧带治疗Tossy Ⅲ型肩锁关节脱位18例患者，其中男14例，女4例；年龄19-65岁，平均年龄为42岁；右侧8例，左侧10例；车祸9例，摔伤9例。

诊断标准：①明确的肩部外伤史；②查体：患侧肩锁关节锁骨端上翘、隆起，局部压痛，患侧肩关节活动受限；③X射线片显示患侧肩锁关节脱位，锁骨远端翘起。

纳入标准：①新鲜的Tossy Ⅲ型肩锁关节脱位；②不合并同侧上肢其他部位骨折或脱位；③术前生活可自理，肢体功能良好。

排除标准：骨质疏松症及喙突骨折患者。

1.4 材料 带线锚钉：5.0 mm钛合金螺钉，2号UItrabraid缝线和插入器，由施乐辉医用产品国际贸易有限公司提供。锚钉为钛金属材质。锚钉线为编织聚酯组成的不可吸收缝线。

1.5 方法

1.5.1 手术方法臂丛加颈丛阻滞麻醉，患者取平卧位，患侧垫高，做2个小切口：第1切口，以锁骨远端为中心作横切口，长3.0-4.0 cm，显露肩锁关节，清理肩锁关节内碎裂的软骨组织，将肩锁关节复位并使用克氏针临时固定。第2切口，以喙突为中心做纵切口，长3.0-4.0 cm，显露喙突，并确认喙突的内侧及外侧边缘，用直径2 mm克氏针在喙突中部预置锚钉处钻骨皮质小孔，由此小孔外倾20°拧入1枚直径5 mm带线锚钉，拧入深度15-20 mm。同理，间隔1 cm再拧入另一枚锚钉。距离锁骨远端2 cm及3 cm的锁骨表面从上至下分别钻2个直径2 mm骨道，将2枚锚钉尾线分别引入两骨道至锁骨上面，将尾线打结固定，再将余尾线按重叠法缝合三角肌及斜方肌上缘加强固定，并修补肩锁韧带。

1.5.2 术后处理术后前臂吊带悬吊保护3周，去除前臂吊带后患肩逐渐行主动锻炼，术后3个月内避免剧烈活动。

1.6 主要观察指标 在影像归档和通讯系统(Picture Archiving and Communication Systems，PACS)上测量患者健侧、术前、术后1周、术后2个月、术后1年的X射线片肩锁关节锁骨端间隙(锁骨肩锁关节面的中点和肩峰关节面中点的距离)，测量数据由同一个人完成；在术前、术后1年使用Neer评分对肩关节功能进行评估。Neer评分从疼痛、功能、运动范围和解剖4个方面进行评分，满分100分，分为优、良、中、差4个等级。90分以上为优，80-89分为良，71-79分为中，70分及以下为差。

1.7 统计学分析 以上数据使用SPSS 22.0软件进行统计学分析，使用成对样本的t 检验，结果用x(_)±s表示，P < 0.05为差异有显著性意义。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

讨论

肩锁关节脱位(Tossy分型)分为3型：Ⅰ型为关节囊及肩锁韧带不完全破裂，喙锁韧带完整，锁骨轻度移位。Ⅱ型为关节囊及肩锁韧带完全断裂，喙锁韧带牵拉伤，锁骨外端直径的一半上翘突出超过肩峰。Ⅲ型为关节囊及肩锁韧带以及喙锁韧带完全断裂，锁骨远端完全移位；Ⅰ型和Ⅱ型多给予保守治疗，Ⅲ型需要手术治疗^[9] 。

Tossy Ⅲ型肩锁关节脱位的手术方法很多，常见的有克氏针张力带内固定、锁骨钩内固定、Endobutton钢板等。使用克氏针内固定操作简单、价格低廉，但有克氏针断裂、退出等风险，克氏针固定肩锁关节，使之丧失微动关节的性质，从而出现创伤性关节炎，引起患者肩部疼痛不适。该术式无法提供坚强内固定，故需要较长时间的外固定，不利于患者进行肩关节的功能锻炼，导致肩部活动受限。

1996年12月，锁骨钩钢板被批准生产并逐渐使用在临床上，锁骨钩将钩端插入肩峰下，将钢板端固定在锁骨上，通过关节桥接杠杆原理进行肩锁关节固定。锁骨钩钢板可以提供牢固的内固定，允许患者早期进行肩关节功能锻炼，一度成为治疗肩锁关节脱位的标准方法。随着该术式在临床上的广泛应用，其缺点亦显露出来，如肩关节疼痛、肩关节活动受限、锁骨钩钢板钩端断裂、内固定取出后肩锁关节再次脱位^[10-12]。锁骨钩钢板虽然提供了坚强的内固定，但仍然未解决传统内固定存在的3个突出问题，即内固定需要2次取出，较高的肩关节疼痛活动受限，以及不重建喙锁韧带。

喙锁韧带起自于喙突连接于锁骨，它由两部分组成，即内侧部及外侧部。内侧部呈锥状，较厚，称为锥状韧带，外侧部呈斜方形，较薄，称为斜方韧带。这两部分在锁骨上的附着点，分别称为锥状韧带足印及斜方韧带足印。在肩锁关节脱位中是否需要重建喙锁韧带，一度存在争议，争议点在于肩锁关节复位后，喙锁韧带可以通过瘢痕粘连的方式进行愈合；但实验证实，通过瘢痕愈合的喙锁韧带的强度仅为正常时的35%^[13]。喙锁韧带在肩锁关节的稳定上起着重要的作用，它悬吊着肩胛骨，平衡着胸锁乳突肌向上牵引的力量，起到了肩锁关节垂直稳定的作用^[14]。现在越来越多的骨科医师认为重建喙锁韧带是非常必要的，并为此做了大量的工作。Mazzocca等^[15]重建喙锁韧带治疗肩锁关节脱位，获得了肩锁关节的复位及固定。汪志芳等^[16-17]使用异体肌腱重建喙锁韧带并取得了满意的疗效。文献报道，内固定联合带线锚钉重建喙锁韧带治疗肩锁关节脱位，疗效满意^[18-19]。使用Endobutton钢板重建喙锁韧带，疗效满意^[20-24]。

如何重建喙锁韧带，使之更加符合肩锁关节的生物力学特点，又不需要行内固定取出，是学者们一直在思考的问题。异体肌腱重建喙锁韧带存在异体肌腱来源受限、潜在的免疫原性等问题。

2007年12月美国纽约大学Steven教授对Endobutton带绊钢板重建喙锁韧带治疗肩锁关节脱位进行了阐述。该钢板为钛合金钢板，线为聚对苯二甲酸乙二醇酯，线的强度及刚度超过了喙锁韧带韧带的40%^[25]。随着Endobutton带绊钢板的应用，亦显露出一些缺点，如操作较为复杂、钢板下骨质的吸收、有损伤喙突下知名血管神经的风险。带线锚钉逐渐引起骨科医师的注意并应用在临床上^[26-27]，但在锚钉的使用术式上多种多样^[28-29]，如使用单枚锚钉治疗肩锁关节脱位，或者联合其他内固定器，或者不按照解剖重建喙锁韧带的方法去治疗肩锁关节脱位。作者使用2枚直径5 mm的锚钉重建喙锁韧带治疗Tossy Ⅲ型肩锁关节脱位，并从解剖、生物力学、临床方面展开研究。使用CT对喙突进行扫描，结果提示喙突可以接受直径5 mm的2 枚带线锚钉，外倾20°拧入锚钉可完全纳入骨质内，为该术式的实施提供了解剖学依据^[30]。使用2枚直径5 mm带线锚钉，按照锁骨上喙锁韧带的足印解剖重建喙锁韧带，并进行了生物力学测试，研究表明：2枚锚钉组失效载荷为(465.3±100.64) N，而喙锁韧带组的失效载荷为(413.0±123.48) N，经统计学分析，2枚带线锚钉组在生物力学方面优于喙锁韧带组，生物力学数据理想，重建效果可靠^[31]，为规范化使用带线锚钉提供了生物力学方面的理论依据。

使用Neer评分对肩关节功能进行评估。Neer评分从疼痛、功能、运动范围和解剖4个方面进行评分，满分100分，90分以上为优，80-89分为良，71-79分为中，70分及以下为差。自2012年1月使用该方法治疗Tossy Ⅲ型肩锁关节脱位患者18例，经随访，患者肩锁关节功能恢复良好，肩关节Neer评分优15例，良3例，中0例，差0例，恢复情况满意。

在X射线片测量上，术后1周与健侧数据相比肩锁关节锁骨端间隙减小，是在术中将肩锁关节过度复位所致。之所以将肩锁关节过度复位，原因有以下几点：①锚钉固定为弹性固定，早期锚钉线材料具有一定的延展性；②肩锁关节锁骨端上翘2.0-3.0 mm即为半脱位^[32]，根据医师经验粗略估计术中复位，不过度复位容易出现肩锁关节的复位丢失。作者的观点和一些文献报道的观点是相似的^[33]。术后2个月与术后1周相比肩锁关节锁骨端间隙增大，复位较术后1周丢失，但和健侧相比差异无显著性意义，考虑为锚钉线材料的延展性所致。术后2个月与术后1年相比肩锁关节锁骨端间隙无显著性意义，提示双带线锚钉固定可提供稳定的中远期效果。

在手术并发症问题上，该治疗方法只需显露喙突的上面骨质，手术入路安全。在置入锚钉时，锚钉可完全纳入喙突的骨质内，不会对周围神经血管造成损伤。锚钉线为编织聚酯组成的不可吸收缝线，而非金属线，手术方法是按照喙锁韧带的解剖止点足印重建，应力分散，这样就显著减少切割骨质的风险。该组患者尚未发现骨质切割或切割骨的现象。另外，该治疗方法采用喙锁韧带(锥状韧带和斜方韧带)的解剖足印点重建，更接近解剖生理，应力分布均匀，避免了因应力集中而致喙突骨折和锚钉线疲劳断裂并发症。为了避免上述并发症的发生，还要严格把握该术式的禁忌证，对于重度骨质疏松和喙突骨折患者不宜使用该治疗方法，以免出现锚钉把持力下降导致手术失败；此外，入组病例数量偏少，随访时间偏短，可能在并发症的评估中出现偏倚。

总之，使用2枚直径为5 mm的带线锚钉重建喙锁韧带治疗Tossy Ⅲ型肩锁关节脱位可以获得满意的疗效。
