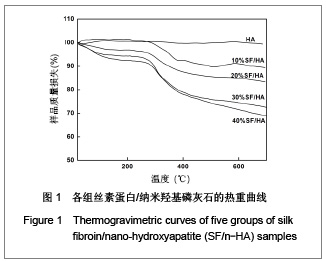

2.1 丝素蛋白/纳米羟基磷灰石的热重分析结果 图1是5组丝素蛋白/纳米羟基磷灰石的热重曲线。

纳米羟基磷灰石的热重曲线平稳无明显变化，证明了纳米羟基磷灰石的热稳定性；其他各组均随着温度升高逐步发生了质量损失，室温至120 ℃归因于水分的蒸发，350-650 ℃归因于有机大分子丝素蛋白的彻底灼烧。10%，20%，30%组质量损失各自约为9.9%，18%，28%，与实验设计的配比基本吻合，40%组质量损失约为32%，与设计比例相差较大，说明丝素蛋白含量30%是丝素蛋白和纳米羟基磷灰石相互结合的饱和比例，因此本文中对丝素含量的讨论范围是0-40%(在进行丝素蛋白含量影响分析讨论时所列出的比例均为设计比例)。

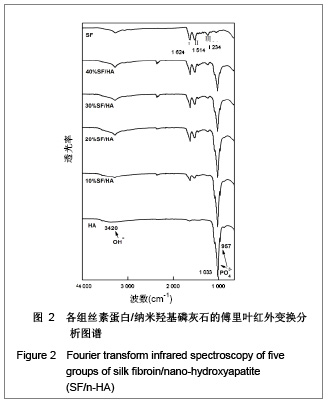

2.2 丝素蛋白/纳米羟基磷灰石的傅里叶红外变换分析结果 图2是5组丝素蛋白/羟基磷灰石和丝素蛋白的红外对比谱图。

纳米羟基磷灰石曲线中3 420，1 033，957 cm^-1分别对应的是纳米羟基磷灰石的特征基团OH和PO₄的吸收峰；丝素蛋白曲线中1 624，1 514，1 234 cm^-1分别为丝素蛋白酰胺Ⅰ，Ⅱ，Ⅲ的吸收峰。这些特征峰也都出现在了其他4组样品中，并且没有其他新的特征峰，说明丝素蛋白与纳米羟基磷灰石发生吸附；而每个丝素蛋白/羟基磷灰石样品中的丝素蛋白酰胺Ⅰ，Ⅱ，Ⅲ的吸收峰都发生移动，基本上酰胺Ⅰ的吸收峰从1 624 cm-1移动到1 632 cm-1左右，酰胺Ⅱ的吸收峰从1 514 cm-1移动到1 528 cm-1左右，酰胺Ⅲ的吸收峰从1 234 cm-1移动到1 240 cm-1左右，特征吸收峰发生红移。特征峰的红移说明丝素蛋白/羟基磷灰石中纳米羟基磷灰石与丝素蛋白分子链之间产生了化学键合，其原因可能是丝素蛋白所含酰胺基(-CONH-)和侧链中的羧基(COO^-)、羟基(OH^-)带有负电荷，容易与带有正电荷的Ca²⁺发生正负电荷吸附，当纳米羟基磷灰石的Ca²⁺与-CONH-、 COO^-配位形成配位键时^[4]，导致矿化材料酰胺区吸收谱带的红移。

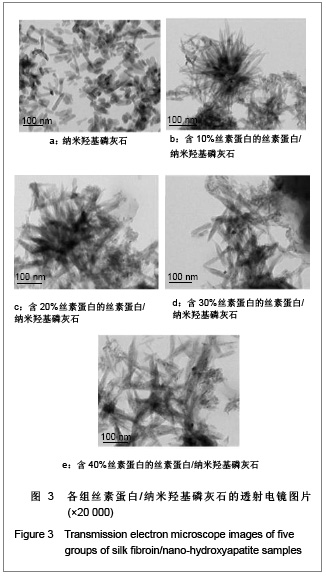

2.3 丝素蛋白/纳米羟基磷灰石的透射电镜分析结果 图3是5组丝素蛋白/羟基磷灰石颗粒的透射电镜图片。

图3 各组丝素蛋白/纳米羟基磷灰石的透射电镜图片 (×20 000)
Figure 3 Transmission electron microscope images of five groups of silk fibroin/nano-hydroxyapatite samples

由图3a可见，纳米羟基磷灰石晶粒形状为棒状，晶粒尺寸长度小于100 nm，宽度(35±4) nm，图3b中10%组纳米羟基磷灰石晶粒形状为针状，长度为(150±10) nm，宽度为(20±5) nm，图3c中20%组纳米羟基磷灰石晶粒形状为针状，长度为(150±10) nm，宽度为(15±5) nm，图3d中30%组纳米羟基磷灰石晶粒形状为针状，长度为(140±10) nm，宽度为(15±5) nm，图3e中40%组纳米羟基磷灰石晶粒形状为针状，长度为(130±10) nm，宽度为(10±2) nm。该结果说明丝素蛋白的加入明显调控了纳米羟基磷灰石晶粒的形貌和尺寸，晶粒由棒状变为针状，长度增长，宽度变窄，长径比明显增大，而丝素蛋白含量的变化对纳米羟基磷灰石晶粒尺寸的影响不明显。

纳米羟基磷灰石以丝素蛋白为基质，在丝素蛋白中有序排布[13]，丝素蛋白含量明显影响纳米羟基磷灰石晶粒在基质中的排布有序程度，图3a中纳米羟基磷灰石晶粒的分布无序、随机、杂乱；图3b和图3c显示10%、20%组样品中，纳米羟基磷灰石晶粒密集交错并呈现放射状有序分布；图3d显示从30%组样品开始纳米羟基磷灰石晶粒团聚并无序分布；图3e显示40%组样品中的纳米羟基磷灰石晶粒明显团聚并无序分布。上述现象说明丝素蛋白的加入对纳米羟基磷灰石晶体在有机大分子中的排布起到了调控作用，晶粒排布状态由随机分布变化为有序的密集交错，而后又团聚并无序分布，而当丝素蛋白含量在10%和20%时晶粒密集交错并呈现放射状有序分布；当丝素蛋白含量等于30%时，晶粒开始无序团聚；当丝素蛋白含量等于40%时，晶粒团聚并无序分布。该结果与本文前期研究结果基本一致。

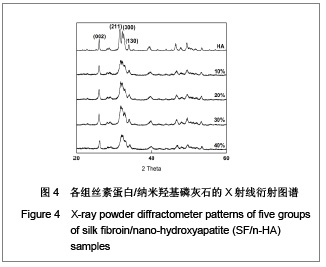

2.4 丝素蛋白/纳米羟基磷灰石的X射线衍射分析结果 图4是5组丝素蛋白/羟基磷灰石的X射线衍射图谱。

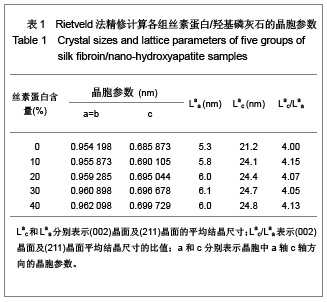

由图可见，各样品的衍射图谱在衍射峰位置和强度上基本一致，随着丝素蛋白含量的增加并未出现其他晶相的衍射峰，所有衍射峰归属于纳米羟基磷灰石晶相。纯纳米羟基磷灰石的(002)面的衍射峰峰型尖锐，(211)和(300)面各自都能看到尖锐的特征峰；加入丝素蛋白(10%-40%)后，样品的(002)面的衍射峰峰型保持尖锐，但(211)和(300)面各自对应的衍射峰出现宽化导致几乎完全重叠合并，说明丝素蛋白的加入对纳米羟基磷灰石晶格常数产生了影响。表1是5组丝素蛋白/纳米羟基磷灰石颗粒的晶胞参数及平均结晶尺寸。表中数据显示，丝素蛋白/纳米羟基磷灰石相较于纯纳米羟基磷灰石无论在a轴方向或是c轴方向平均结晶尺寸都有所增长，在丝素蛋白含量不超过20%时这种现象明显；L^ac/L^aa值的增高可以看出，丝素蛋白的加入促进纳米羟基磷灰石晶体生长的各向异性，而c轴生长更为明显，上述结果说明丝素蛋白的加入对纳米羟基磷灰石晶体生长具有明显的调控作用，在丝素蛋白的调控下纳米羟基磷灰石晶体生长在c轴方向上具有高度择优取向的能力，而丝素蛋白含量的增加对晶体生长的各向异性无明显影响，该结果与透射电镜图片中丝素蛋白的加入使晶粒形貌由短棒状变化为针状，以及丝素蛋白含量对晶粒尺寸影响不明显的结果一致。
