三维可视化重建  展肌上缘动脉弓为蒂的可移植岛状皮瓣

doi:10.3969/j.issn.2095-4344.2013.31.010

中国组织工程研究

• 细胞与组织移植 cell and tissue transplantation • 上一篇下一篇

三维可视化重建展肌上缘动脉弓为蒂的可移植岛状皮瓣

谭为¹，李东生²，李旭¹，黄文华³

1南方医科大学第三附属医院骨科，广东省广州市 510630；2广西中医学院第五附属医院(玉林市中医院)骨科，广西壮族自治区玉林市 537000；3南方医科大学临床解剖学研究所，广东省广州市 510515

收稿日期:2013-03-07 修回日期:2013-04-16 出版日期:2013-07-30 发布日期:2013-07-30
通讯作者: 黄文华，教授，博士生导师，南方医科大学临床解剖学研究所，广东省广州市 510515 huangwenhuang2009@163.com
作者简介:谭为★，男，1986年生，湖南省益阳市人，汉族，2012年南方医科大学毕业，硕士，医师，主要从事骨科临床解剖学及数字医学研究。 tanwei19860724@163.com
基金资助:
国家高科技研究发展计划(863计划)项目(S2012AA022803)；广东省科技计划基金(2011B031800104)。

Three-dimensional visualizational reconstruction of pedicled island skin flap with arterial arch at the superior border of abductor hallucis muscle

Tan Wei¹, Li Dong-sheng², Li Xu¹, Huang Wen-hua³

1Department of Orthopedics, the Third Hospital of Southern Medical University, Guangzhou 510630, Guangdong Province, China; 2Department of Orthopedics, the Fifth Affiliated Hospital of Guangxi University of Chinese Medicine (Yulin Chinese Medicine Hospital), Yulin 537000, Guangxi Zhuang Autonomous Region, China; 3Institute of Clinical Anatomy, Southern Medical University, Guangzhou 510515, Guangdong Province, China

Received:2013-03-07 Revised:2013-04-16 Online:2013-07-30 Published:2013-07-30
Contact: Huang Wen-hua, Professor, Doctoral supervisor, Institute of Clinical Anatomy, Southern Medical University, Guangzhou 510515, Guangdong Province, China huangwenhuang2009@163.com
About author:Tan Wei★, Master, Physician, Department of Orthopedics, the Third Hospital of Southern Medical University, Guangzhou 510630, Guangdong Province, China tanwei19860724@163.com
Supported by:
National High Technology Research and Development Program of China (863 Program), No. S2012AA022803*; Science and Technology Planning Project of Guangdong Province, No. 2011B031800104*

摘要/Abstract

摘要：

背景：目前以展肌上缘动脉弓为蒂的岛状皮瓣设计依赖于临床医生的抽象思维，难以定量分析和交流学习，使其在临床上的推广使用受限。
目的：对展肌上缘动脉弓为蒂的岛状皮瓣进行三维可视化重建，建立该皮瓣动脉的可视化模型。
方法：选取新鲜成人标本1具，经胫前动脉与胫后动脉行明胶-氧化铅混悬液灌注后，足部64排CT扫描，并通过mimics10.0软件重建内踝前动脉、跗内侧动脉、足底内侧动脉浅支及其吻合支，观察展肌上缘动脉弓的形成、走形与分布情况。根据解剖结构的特点，对皮肤及其血管进行重建，获得立体形态的动脉皮瓣结构。
结果与结论：三维重建的各部位层次分明，展肌上缘动脉弓显示良好、实体感强、皮肤和动脉的相互关系一目了然，在三维重建的图像中清楚的观察各解剖结构的形态，特别是展肌上缘动脉弓的形成及其体表投影得到了很好的显示。结果表明展肌上缘动脉弓为蒂的岛状皮瓣三维重建对基础研究、临床试验及手术规划具有重要价值，为临床个性化手术方式的选择提供直观的参考，从而提高手术成功率。

关键词: 器官移植, 组织移植, 展肌, 岛状皮瓣, 足, 应用解剖, 数字化, 三维重建, 863项目

Abstract:

BACKGROUND: At present, design of pedicled island skin flap with arterial arch at the superior border of abductor hallucis muscle mainly depends on clinician’s abstract thinking, which makes it difficult for quantitative analysis and exchange learning, and makes it limited in clinical application.
OBJECTIVE: To perform the three-dimensional reconstruction of pedicled island skin flap with arterial arch at the superior border of abductor hallucis muscle, and to establish visible models of the flap.
METHODS: One fresh adult cadaver specimen was collected and perfused with the mixture of lead oxide-gelatine through anterior tibial artery and posterior tibial artery, and then received spiral CT scanning. The branch of anterior medial malleolus artery, medial tarsal artery and the superficial branch of medial plantar artery as well as its anastomotic branch were reconstructed with mimics10.0 software, in order to observe the constitute, track-way and distribution of arterial arch at the superior border of abductor hallucis muscle. According to the feature of anatomical structures, reconstruction was conducted in skin and vessel to obtain three-dimensional arterial skin flap structure.
RESULTS AND CONCLUSION: The layers of three-dimensional reconstruction were distinctively displayed, and the arterial arch at the superior border of abductor hallucis muscle was displayed well with strong physical sense and clear relationship between skin and arteries. The morphology of various anatomical structures could be bserved clearly on the three-dimensional reconstruction image, especially the formation of arterial arch at the superior border of abductor hallucis muscle and its surface projection. Three-dimensional reconstruction of pedicled island skin flap with arterial arch at the superior border of abductor hallucis muscle may provide great value for basic research, clinical experiments and surgical planning, and provide visual reference for the individual operation design and can be able to enhance the successful rate of surgery.

Key words: organ transplantation, tissue transplantation, adductor hallucis, island flap, foot, applied anatomy, digitization, three-dimensional reconstruction, National 863 program of China

中图分类号:

R318

谭为，李东生，李旭，黄文华 . 三维可视化重建展肌上缘动脉弓为蒂的可移植岛状皮瓣[J]. 中国组织工程研究, doi: 10.3969/j.issn.2095-4344.2013.31.010.

Tan Wei, Li Dong-sheng, Li Xu, Huang Wen-hua. Three-dimensional visualizational reconstruction of pedicled island skin flap with arterial arch at the superior border of abductor hallucis muscle[J]. Chinese Journal of Tissue Engineering Research, doi: 10.3969/j.issn.2095-4344.2013.31.010.

图/表（结果） 2

2.1 足部CT数据三维重建将明胶-氧化铅灌注好的新鲜成人足部标本进行64排CT扫描，得到1套完整的DICOM格式数据。图像中足部轮廓清晰，足部骨骼、软组织边界清晰，胫前动脉、胫后动脉、足背动脉、内踝前动脉、跗内侧动脉、足底内侧动脉、足底外侧动脉、足底内侧动脉浅支等及其属支显影良好，管壁边缘清楚，容易实现分割。利用Mimics软件重建的足部3D模型形态逼真、立体感强，其中包括内踝前动脉、跗内侧动脉、足底内侧动脉浅支等重要结构，各结构可分别着色、透明、独立或组合显示，以及360°旋转，经过不同角度观察，整体显示清晰，三维实体感强，真实反映了足部各动脉的分布、走形及与足部骨骼的体表投影，特别是足部各动脉间的吻合关系，见图1。

2.2 展肌上缘动脉弓的形成的三维解剖胫前动脉在踝部延续为足背动脉，此动脉胫内侧由近向远端依次发出内踝前动脉、跗内侧动脉、第1跖背动脉、足底深支。内踝前动脉于踝间线(内、外踝尖连线)上方，起于胫前动脉。内踝前动脉自胫前动脉发出后，走形于跟骨、足舟骨及内侧楔骨内侧面，于舟骨转子上缘分出前、后支。跗内侧动脉于踝间线下方起始于足背动脉，主干斜向前下沿内侧楔骨表面走形，于内侧楔骨下缘分为前、后两支。胫后动脉在踝管投影处分支为足内、外侧动脉，足内侧动脉于舟骨转子后下方发出足底内侧动脉深、浅支，足底内侧动脉浅支在舟骨转子附近发出3支皮支分别与胫后动脉、胫后动脉跟支、腓动脉深穿支或终末支等吻合成动脉网，浅支在足舟骨转子前方分成内侧支和内浅弓支，沿第1跖骨跖侧前行，于第1跖骨远端与第1跖底动脉及其分支相吻合。

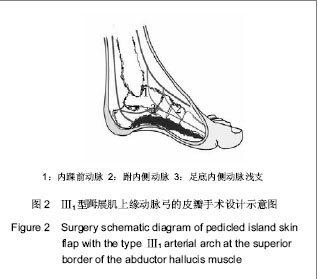

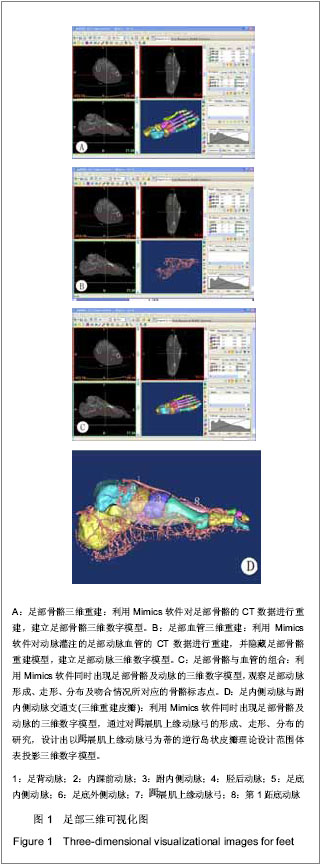

足底外侧动脉在前足延续为足底弓，与足背动脉发出的深穿支吻合，并发出第1跖底动脉，此动脉由第1、2跖骨间隙走行至第1跖骨颈部，分为胫侧和腓侧两终末干，在第1跖底动脉起始处发出第1跖骨底胫侧动脉，共同形成“4Y吻合”结构[12]。第1跖骨底胫侧动脉发出上行支和下行支，上行支延续形成趾底内侧动脉浅支，此动脉分支在第一跖骨颈与趾胫侧趾底固有动脉吻合，继续前行与趾远端与趾腓侧趾底固有动脉形成动脉网吻合。根据展肌上缘动脉弓分型，属于3型。内踝前动脉、跗内侧动脉及其发出的前后支与“4Y”结构、趾底内侧动脉浅支和足底内侧动脉浅支等吻合形成展肌上缘动脉弓，成为跗内侧与足底内侧动脉网的轴心线，见图2。
