掺锌镁聚偏氟乙烯仿生骨膜的制备及性能

李冬瑶1，赵帅2，魏岁艳3，曹怡静4，徐国强1，5，吕泽林6

新疆医科大学第一附属医院(附属口腔医院)，1口腔修复种植科，3口腔放射科，新疆维吾尔自治区乌鲁木齐市 830054；2青岛市即墨区人民医院口腔科，山东省青岛市 266200；4南昌大学附属口腔医院黏膜牙周科，江西省南昌市 330000；5新疆维吾尔自治区口腔医学研究所，新疆维吾尔自治区乌鲁木齐市 830054；6新疆维吾尔自治区克拉玛依市中心医院，新疆维吾尔自治区克拉玛依市 834000

接受日期:2026-02-07 出版日期:2026-11-18 发布日期:2026-04-24
通讯作者: 徐国强，博士，主任医师，副教授，新疆医科大学第一附属医院(附属口腔医院)口腔修复种植科，新疆维吾尔自治区乌鲁木齐市 830054；新疆维吾尔自治区口腔医学研究所，新疆维吾尔自治区乌鲁木齐市 830054 吕泽林，硕士，副主任医师，新疆维吾尔自治区克拉玛依市中心医院，新疆维吾尔自治区克拉玛依市 834000
作者简介:李冬瑶，女，1996年生，新疆维吾尔自治区铁门关市人，汉族，硕士，医师，主要从事口腔种植修复学的研究。
基金资助:
天山英才项目(202401B092)，项目负责人：徐国强；新疆维吾尔自治区科技支疆项目(2024E02053)，项目负责人：徐国强

Preparation and properties of biomimetic periosteum of polyvinylidene fluoride doped with zinc and magnesium

Li Dongyao1, Zhao Shuai2, Wei Suiyan3, Cao Yijing4, Xu Guoqiang1, 5, Lyu Zelin6

1Department of Prosthodontics and Implantology, 3Department of Oral Radiology, The First Affiliated Hospital of Xinjiang Medical University (Affiliated Stomatological Hospital), Urumqi 830054, Xinjiang Uygur Autonomous Region, China; 2Department of Stomatology, Jimo District People's Hospital, Qingdao 266200, Shandong Province, China; 4Department of Mucosa and Periodontics, Affiliated Stomatological Hospital of Nanchang University, Nanchang 330000, Jiangxi Province, China; 5Xinjiang Uygur Autonomous Region Institute of Stomatology, Urumqi 830054, Xinjiang Uygur Autonomous Region, China; 6Central Hospital of Karamay, Karamay 834000, Xinjiang Uygur Autonomous Region, China

Accepted:2026-02-07 Online:2026-11-18 Published:2026-04-24
Contact: Xu Guoqiang, PhD, Chief physician, Associate professor, Department of Prosthodontics and Implantology, The First Affiliated Hospital of Xinjiang Medical University (Affiliated Stomatological Hospital), Urumqi 830054, Xinjiang Uygur Autonomous Region, China; Xinjiang Uygur Autonomous Region Institute of Stomatology, Urumqi 830054, Xinjiang Uygur Autonomous Region, China Lyu Zelin, MS, Associate chief physician, Central Hospital of Karamay, Karamay 834000, Xinjiang Uygur Autonomous Region, China
About author:Li Dongyao, MS, Physician, Department of Prosthodontics and Implantology, The First Affiliated Hospital of Xinjiang Medical University (Affiliated Stomatological Hospital), Urumqi 830054, Xinjiang Uygur Autonomous Region, China
Supported by:
Tian Shan Talent Project, No. 202401B092 (to XGQ); Xinjiang Uygur Autonomous Region Science and Technology Support Project, No. 2024E02053 (to XGQ)

摘要/Abstract

摘要：

文题释义：
聚偏氟乙烯：是一种半结晶型聚合物，具有良好的化学稳定性、生物相容性和优异的压电性能。
仿生骨膜：是一种仿照天然骨膜结构和功能设计的人工材料或组织工程支架，旨在促进骨缺损修复、骨再生及血管神经再生。

背景：在使用引导骨再生技术修复骨缺损的过程中，屏障膜既要阻止周围软组织进入骨缺损区又要使成骨细胞优先长入，故研究一种具有优良性能的屏障膜对该技术的实施有重要意义。
目的：制备掺锌镁聚偏氟乙烯仿生骨膜，分析该骨膜的性能。
方法：通过静电纺丝技术分别制备聚偏氟乙烯仿生骨膜(记为PVDF膜)、掺1%，2%，3%ZnCl2的聚偏氟乙烯仿生骨膜(分别记为1%ZnCl2-PVDF、2%ZnCl2-PVDF、3%ZnCl2-PVDF膜)、掺1%，2%，3%MgCl2的聚偏氟乙烯仿生骨膜(分别记为1%MgCl2-PVDF、2%MgCl2-PVDF、3%MgCl2-PVDF膜)以及掺1%，2%，3%(ZnCl2+MgCl2)的聚偏氟乙烯仿生骨膜[分别记为1%(ZnCl2+MgCl2)-PVDF、2%(ZnCl2+MgCl2)-PVDF、3%(ZnCl2+MgCl2)-PVDF膜]。表征聚偏氟乙烯仿生骨膜的微观形貌、β相含量、锌镁离子释放情况、最大拉伸负荷与水接触角。
结果与结论：①扫描电镜显示，10组骨膜纳米纤维相互交错穿插形成网状，其中，PVDF、1%ZnCl2-PVDF、1%MgCl2-PVDF、1%(ZnCl2+ MgCl2)-PVDF膜的质地均匀、纤维直径大小较为一致。骨膜浸泡于PBS中14 d，1%ZnCl2-PVDF、1%MgCl2-PVDF、1%(ZnCl2+MgCl2)-PVDF膜的锌镁离子释放较为稳定。结合微观形貌与锌镁离子释放情况，后续对PVDF、1%ZnCl2-PVDF、1%MgCl2-PVDF、1%(ZnCl2+MgCl2)-PVDF膜进行相关检测。②添加1%ZnCl2和(或)1%MgCl2对聚偏氟乙烯仿生骨膜的β相含量无明显影响。PVDF膜的最大拉伸负荷最小，1%ZnCl2-PVDF膜的最大拉伸负荷最大。添加1%ZnCl2和(或)1%MgCl2对聚偏氟乙烯仿生骨膜的水接触角无明显影响。③结果表明，掺入1%ZnCl2和(或)1%MgCl2的聚偏氟乙烯仿生骨膜具有良好的表面形貌与机械性能。
https://orcid.org/0009-0002-3913-0067(李冬瑶)

中国组织工程研究杂志出版内容重点：生物材料；骨生物材料；口腔生物材料；纳米材料；缓释材料；材料相容性；组织工程

关键词: 仿生骨膜">, 聚偏氟乙烯仿生骨膜">, 锌离子">, 镁离子">, 静电纺丝">, 物理性能">, 纳米纤维膜

Abstract: BACKGROUND: In the process of repairing bone defects using guided bone regeneration technology, the barrier membrane needs to prevent surrounding soft tissue from entering the bone defect area while also allowing osteoblasts to preferentially grow into the area. Therefore, researching a barrier membrane with excellent performance is of great significance for the implementation of this technology.
OBJECTIVE: To prepare zinc-magnesium polyvinylidene fluoride biomimetic periosteum and analyze its performance.
METHODS: Polyvinylidene fluoride biomimetic periosteum was prepared using electrospinning technology, including pure polyvinylidene fluoride membranes (denoted as PVDF membranes), polyvinylidene fluoride biomimetic periosteum doped with 1%, 2%, and 3% ZnCl2 (denoted as 1%ZnCl2-PVDF, 2%ZnCl2-PVDF, and 3%ZnCl2-PVDF membranes, respectively), polyvinylidene fluoride biomimetic periosteum doped with 1%, 2%, and 3% MgCl2 (denoted as 1%MgCl2-PVDF, 2%MgCl2-PVDF, and 3%MgCl2-PVDF membranes, respectively), and polyvinylidene fluoride biomimetic periosteum doped with 1%, 2%, and 3% (ZnCl2+MgCl2) [denoted as 1%(ZnCl2+MgCl2)-PVDF, 2%(ZnCl2+MgCl2)-PVDF, and 3%(ZnCl2+MgCl2)-PVDF membranes, respectively]. The microstructure, β-phase content, zinc and magnesium ion release, maximum tensile load, and water contact angle of the polyvinylidene fluoride biomimetic bone membranes were characterized.
RESULTS AND CONCLUSION: (1) Scanning electron microscopy showed that the nanofibers of the 10 groups of periosteum were interwoven to form a network. Among them, the PVDF, 1%ZnCl2-PVDF, 1%MgCl2-PVDF, and 1%(ZnCl2+MgCl2)-PVDF membranes had a uniform texture and relatively consistent fiber diameters. After the bone membranes were immersed in PBS for 14 days, the release of zinc and magnesium ions from the 1%ZnCl2-PVDF, 1%MgCl2-PVDF, and 1%(ZnCl2+MgCl2)-PVDF membranes was relatively stable. Combining microscopic morphology and zinc and magnesium ion release, subsequent tests were conducted on PVDF, 1%ZnCl2-PVDF, 1%MgCl2-PVDF, and 1%(ZnCl2+MgCl2)-PVDF membranes. (2) The addition of 1%ZnCl2 and/or 1%MgCl2 had no significant effect on the β-phase content of the polyvinylidene fluoride biomimetic bone membrane. The PVDF membrane had the lowest maximum tensile load, while the 1%ZnCl2-PVDF membrane had the highest maximum tensile load. The addition of 1%ZnCl2 and/or 1%MgCl2 had no significant effect on the water contact angle of the polyvinylidene fluoride biomimetic periosteum. (3) The results show that the polyvinylidene fluoride biomimetic periosteum doped with 1%ZnCl2 and/or 1%MgCl2 has good surface morphology and mechanical properties.

Key words: biomimetic periosteum">, polyvinylidene fluoride biomimetic periosteum">, zinc ion">, magnesium ion">, electrospinning">, physical properties">, nanofiber membrane

中图分类号:

李冬瑶, 赵帅, 魏岁艳, 曹怡静, 徐国强, 吕泽林. 掺锌镁聚偏氟乙烯仿生骨膜的制备及性能[J]. 中国组织工程研究, 2026, 30(32): 8372-8377.

Li Dongyao, Zhao Shuai, Wei Suiyan, Cao Yijing, Xu Guoqiang, Lyu Zelin. Preparation and properties of biomimetic periosteum of polyvinylidene fluoride doped with zinc and magnesium[J]. Chinese Journal of Tissue Engineering Research, 2026, 30(32): 8372-8377.

图/表（结果） 6

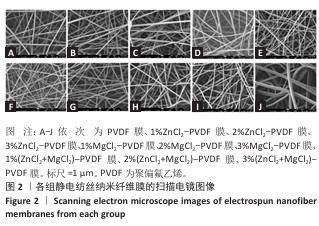

2.1 扫描电镜观察各组膜的微观形貌使用扫描电镜对各组膜的微观结构进行表征，各组膜中的纳米纤维均呈随机取向，同时这些纳米纤维相互交错穿插形成网状，整个膜呈现多孔样结构，而在添加金属盐后膜中纤维表面可见少量ZnCl2和(或) MgCl2颗粒沉积，见图2。

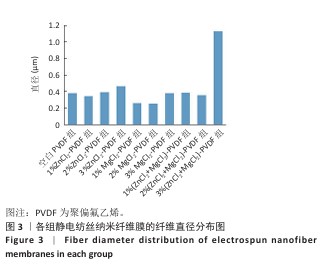

根据扫描电镜下3 000倍图像，使用Image J图像处理软件分析测量膜的纤维直径，PVDF、1%ZnCl2-PVDF、2%ZnCl2-PVDF、3%ZnCl2-PVDF、1%MgCl2-PVDF、2%MgCl2-PVDF、3%MgCl2-PVDF、1%(ZnCl2+MgCl2)-PVDF、2%(ZnCl2+MgCl2)-PVDF、3%(ZnCl2+MgCl2)-PVDF膜的纤维直径平均值分别为(0.379±0.161)，(0.344±0.091)，(0.394±0.075)，(0.465±0.143)，(0.258±0.086)，(0.256±0.106)，(0.378±0.090)，(0.387±0.094)，(0.355±0.074)，(1.133±0.441) μm，见图3。1%ZnCl2-PVDF、1%MgCl2-PVDF、1%(ZnCl2+ MgCl2)-PVDF膜的纤维直径平均值低于PVDF膜(P < 0.05，P < 0.001)，1% MgCl2-PVDF膜的纤维直径平均值低于1%ZnCl2-PVDF、1%(ZnCl2+MgCl2)-PVDF膜(P < 0.001)，3%ZnCl2-PVDF膜的纤维直径平均值高于1%ZnCl2-PVDF、2%ZnCl2-PVDF膜(P < 0.001)，3%MgCl2-PVDF膜的纤维直径平均值高于1%MgCl2-PVDF、2% MgCl2-PVDF膜(P < 0.001)，3%(ZnCl2+MgCl2)-PVDF膜的维直径平均值高于1%(ZnCl2+MgCl2)-PVDF、2%(ZnCl2+MgCl2)-PVDF膜(P < 0.001)。

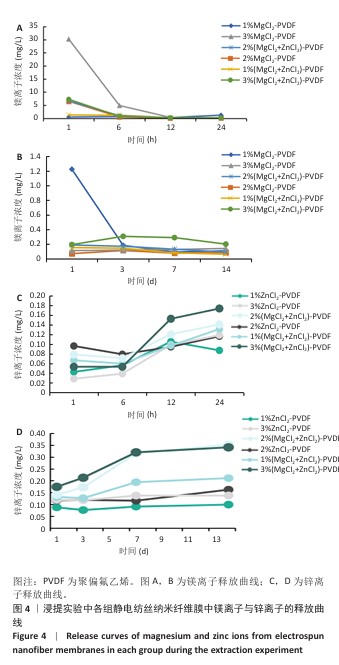

2.2 浸提实验中各组膜中锌镁离子释放测定结果通过浸提实验检测掺锌镁聚偏氟乙烯膜中锌离子与镁离子的释放量，并绘制释放曲线(图4)。图4A，B显示掺镁聚偏氟乙烯膜在14 d内所释放的镁离子浓度变化趋势，其中3%MgCl2-PVDF膜在第1小时释放的镁离子浓度最大，达30.247 mg/L，6 h后各组膜中镁离子释放量渐趋稳定，12 h-14 d各组膜中镁离子释放浓度均在1.230 mg/L以内，并且直至14 d仍有微量镁离子析出。图4C，D展示掺锌聚偏氟乙烯膜在14 d 内释放的锌离子浓度变化趋势，锌离子释放在14 d内总体呈上升趋势。其中，1%ZnCl2-PVDF、1%MgCl2-PVDF、1%(ZnCl2+MgCl2)-PVDF膜在各阶段的锌镁离子释放量相对稳定，并且锌离子与镁离子释放浓度均未达到或超过在成骨抑制浓度，其中锌离子起始抑制成骨浓度为100 μmol/L，镁离子起始抑制成骨浓度为10 mmol/L。

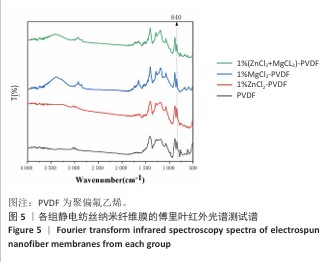

2.3 各组膜中β相含量计算结果使用傅里叶红外光谱仪对4种膜进行红外光谱分析(图5)。根据谱图计算各组膜中β相含量，1%ZnCl2-PVDF、1%MgCl2-PVDF、1%(ZnCl2+MgCl2)-PVDF及PVDF膜中β相含量分别为43.6%，43.6%，44.5%，43.9%。

2.4 各组膜的机械性能测试结果使用万能试验机对PVDF、1%ZnCl2-PVDF、1%MgCl2-PVDF和1%(ZnCl2+MgCl2)-PVDF膜进行拉伸负荷测试，结果显示，PVDF、1%ZnCl2-PVDF、1%MgCl2-PVDF和1%(ZnCl2+MgCl2)-PVDF膜的最大拉伸负荷平均值分别为(1.806±0.238)，(7.513±0.779)，(6.621±1.125)，(4.801±1.044)N，4组间比较差异有显著性意义(F=42.070，P < 0.001)；1%(ZnCl2+ MgCl2)-PVDF膜的最大拉伸负荷低于1%ZnCl2-PVDF、1%MgCl2-PVDF膜(P < 0.001，P=0.004)，PVDF膜的最大拉伸负荷低于1%MgCl2- PVDF、1%ZnCl2-PVDF、1%(ZnCl2+MgCl2)-PVDF膜(P均< 0.001)。结果表明，掺入金属盐后聚偏氟乙烯纳米纤维膜的拉伸负荷有明显增加，机械性能得到增强。

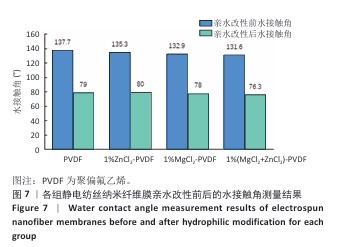

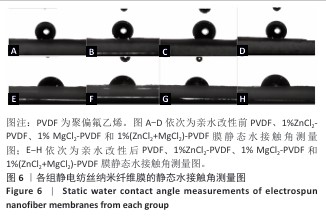

2.5 各组膜的水接触角测量结果使用接触角测量仪测量PVDF、1%ZnCl2-PVDF、1%MgCl2-PVDF和1%(ZnCl2+MgCl2)-PVDF膜亲水改性前后的水接触角(图6，7)。亲水改性前，PVDF、1%ZnCl2-PVDF、1%MgCl2-PVDF和1%(ZnCl2+MgCl2)-PVDF膜的水接触角平均值分别为137.7°，135.3°，132.9°，131.6°，亲水改性后的水接触角平均值分别为79.0°，80.0°，78.0°，76.3°。亲水改性前，4种膜的水接触角比较差异无显著性意义(P > 0.05)；亲水改性后，4种膜的水接触角比较差异无显著性意义(P > 0.05)；对于同一种膜，亲水改性后的水接触角低于亲水改性前(P < 0.001)，见表1。结果表明，1%金属盐添加量对聚偏氟乙烯膜的亲水性无影响，并且对亲水改性效果无影响。
