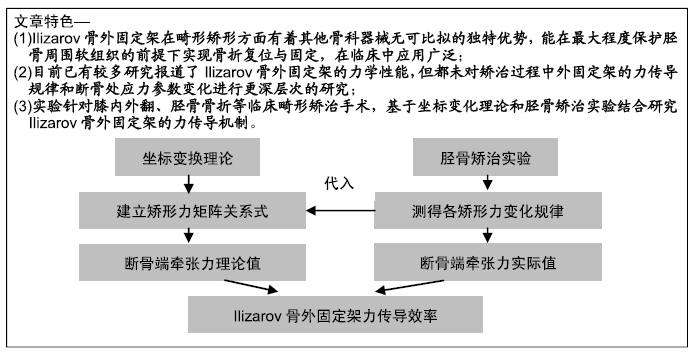

1.1 设计 胫骨矫治实验,矫形力测量实验。
1.2 时间及地点 实验于2019年4至9月在北京信息科技大学与国家康复辅具研究中心附属康复医院完成。
1.3 材料 力传导实验用到以下器材:实验台、拉压力传感器、六维力传感器(Nano 25
ATI传感器),由北京信息科技大学力学实验室提供;新鲜羊胫骨、夹持连接件、传统Ilizarov骨外固定架和医学标准件等,由国家康复辅具研究中心附属康复医院矫形外科提供。
截骨端检测采用美国ATI公司Nano 25传感器,直径 25 mm,高度21.6 mm,尺寸小,精度高,可精准测量3个轴向的力。
实验以羊胫骨为研究对象,羊胫骨直径比人类胫骨直径小,骨骼更硬,能在长期加载下承受比人类骨骼更大的应力,在抗轴向拉伸强度上满足动物实验需要[14-15],经检查未见明显解剖学异常。
1.4 方法

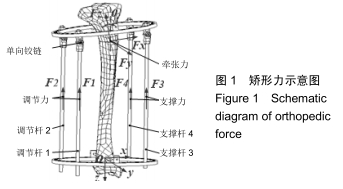

1.4.1 基于坐标变换理论的矫形力分析 矫形力用来描述矫治过程中的力学响应,包括Ilizarov骨外固定架上调节杆的调节力、支撑杆支撑力及断骨处的牵张力,如图1所示。其中,调节力是指医师调节Ilizarov骨外固定架调节杆时的力,与医师的调节力度和调节螺母位置相关;支撑力是指Ilizarov骨外固定架的支撑杆在矫治过程中所受的力,为矫治过程中的被动受力;牵张力是指用Ilizarov骨外固定架为患者矫形调节作用于截骨处的力,其反映外固定架和断骨相互作用的综合性力学指标。

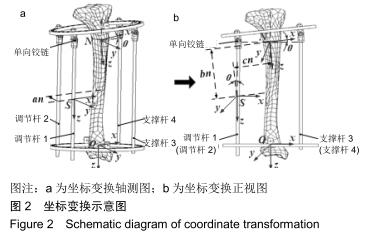

根据外固定架的空间几何结构关系来研究矫治过程中的力传导变化规律和运动机制,定义坐标系,如图2a所示。
在下端静平台中心建立三维参考坐标系O-xyz坐标系, z轴垂直下端静平台平面,x轴在两根调节杆杆轴连线的垂直平分线上,为外固定架的倾斜方向,y轴为2根调节杆杆轴的连线,在正视图中垂直平面向外。
以调节杆1为例,在调节杆1传感器处建立调节力坐标系S-xyz,调节力和支撑力的坐标系方向和参考坐标系O-xyz相同,其他3根杆的坐标建立方法相同。
在断骨端建立牵张力坐标系N-xyz,与参考坐标系O-xyz在x-z平面存在一个θ的角度,z轴为沿上端胫骨骨轴方向,x轴平行上端圆环,y轴方向和参考坐标系O-xyz的y轴方向相同。
由于调节杆和上端圆环是以单向铰链连接,在此处的力传导为单向传导,可忽略坐标变换过程中
y轴的分力。为更好的理解坐标变换过程,传感器坐标系
S沿三维参考坐标系
O-xyz的
y轴平移
αn=
,
αn为调节杆1的传感器坐标系S和牵张力坐标系N在y-z平面上的垂直距离,得到矫治过程的正视图,如图2b所示,该图也为坐标变换示意图,此时传感器坐标系S和断骨端牵张力坐标系N在同一矫形平面内。
牵张力坐标系N为传感器坐标系S绕y轴逆时针方向旋转θ,此时两者在同一参考坐标系下,然后传感器坐标系S在x-z平面平移(bn,cn)即可得到矫形力坐标系N相对于传感器坐标系S的数学转换关系。

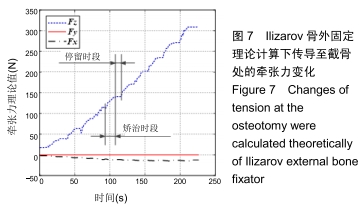

为了更加准确的说明矫治过程中断骨处的牵张力变化情况,基于传感器和截骨处坐标系的变换关系[16-18],将单轴传感器S测得的调节力转化到截骨处的坐标系N中的牵张力值:
[Fs Ts]T=[Fsx Fxy Fsz Tsx Tsy Tsz]T (1)
[FN TN]T=RN×[Fs Ts]T (2)
式中,[Fs Ts]T为坐标系S处的测得的调节力和力矩、支撑力和力矩的矩阵表达式,[FN TN]T为传导至坐标系N处的牵张力和力矩理论值的矩阵表达式,Fsx、Fsy、Fsz、Tsx、Tsy、Tsz分别为坐标系S-xyz上x、y、z轴的分力和分力矩,RN表示坐标系S和坐标系N之间的变换矩阵:
在单向铰链处,调节力和支撑力都绕y轴旋转θ角,则,O为3*3阶零矩阵,在矫治的初始阶段,存在,其中,a、b和c的单位为mm。
1.4.2 矫形力测量实验 搭建实验台,于胫骨结节下缘处按术前设计截骨位置,中线纵向切口是从胫骨结节顶部向远端4-6

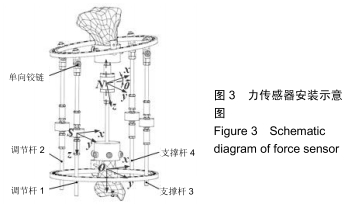

cm处标记,截断后在截骨处安装六维力传感器[19],医师将羊胫骨穿针安装固定于实验台的Ilizarov外固定架,为测量整个Ilizarov骨外固定架的受载情况,在调节杆和支撑杆上集成单轴力传感器组成单轴传感器组件;在胫骨断骨端集成六维力传感器组成六维力传感器测力组件,安装过程应保证研究对象的居中性和竖直性,将羊胫骨的骨轴安装于环中心可使断骨的平移最小化,减小不必要的误差,如图3所示为力传感器安装示意图,其中,坐标系S建立在单轴力传感器中心,坐标系建立在断骨处的六维力传感器中心。

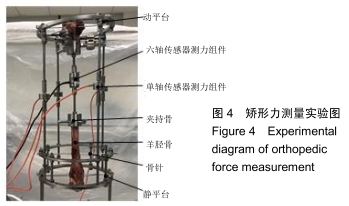

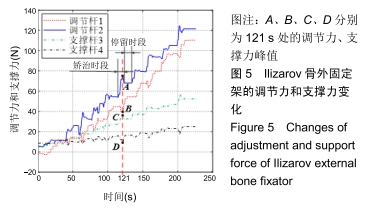

通过力传感器测出外固定架和胫骨断骨处在初始位置的预紧力,设下圆环为静平台,上圆环为动平台,以杆3、4的单向铰链为旋转点同时调节杆1和杆2,使上端洞孔环绕铰链旋转,通过螺纹杆上的拉压力传感器测量并记录调节力、支撑力及六维力传感器测量促进骨痂愈合时的牵张力,用作判断手术矫治过程和矫治效果的依据,如图4所示,为矫形力测量实验图。

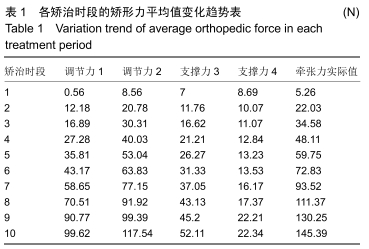

参考标准的肢体延长方法,即牵拉速度为1 mm/d,牵拉频率4-8次/d最适合断骨处新生骨质的生长[20],经测量胫骨内翻角度为6.85°,实验中以调节螺母一圈为一周期(1 mm),实验过程共调节15圈螺母,牵张断骨15 mm,至关节面、上圆环与下圆环(静平台不动)平行,记录力传感器测试结果。经过20组实验测量,虽然每次测量的数据存在个性化问题,但每组实验的整体力变化趋势和规律相同,随机选取一组有效调节数据进行分析,如表1所示,为前10次矫治时段的各矫形力平均值变化趋势表。

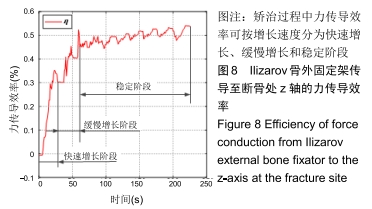

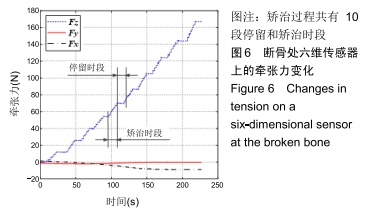

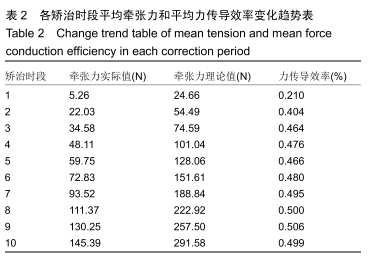

1.5 主要观察指标 胫骨矫治过程中,通过安装于Ilizarov骨外固定架上和断骨处的力传感器,观察测得的调节杆上的调节力、支撑杆上的支撑力和断骨处的牵张力变化情况,并通过坐标变换矩阵关系式得到理论牵张力,计算得到力传导效率。
