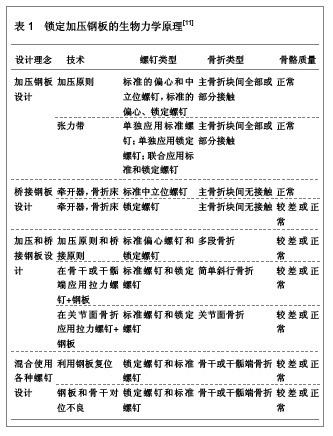

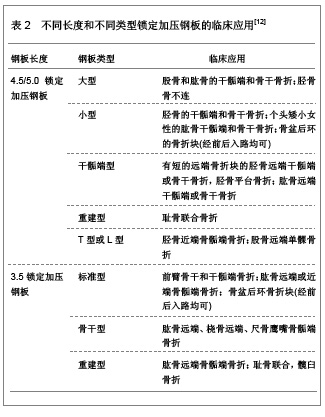

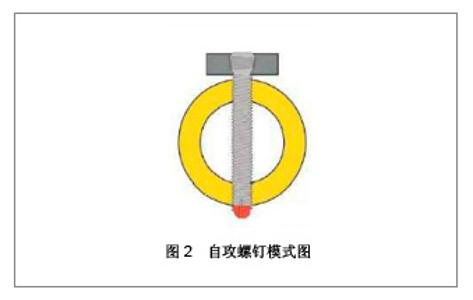

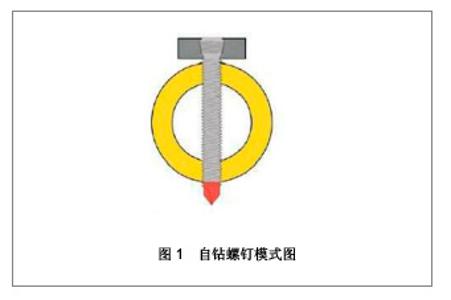

加压钢板的设计是运用了加压固定装置,通过张力带或钢板打入偏心螺钉获得动力加压均可以完成加压的作用。这种力学理念的适应证为软组织损伤小的长骨干骺端或者是骨干的简单横行骨折或斜行骨折。 桥接钢板设计技术包括内固定钢板和损伤骨折部位之间的连接。桥接钢板的稳定性取决于钢板的强度和钢板与骨之间的结合力。可以使用各种不同类型的螺钉来固定干骺端或骨干部位的粉碎性骨折。使用锁定螺钉的优势在于仅穿过单层皮质骨,可以减短螺钉的长度,以及使用自钻螺钉,不需要测量螺钉的长度。 锁定加压钢板的内固定依赖于成角稳定的钢板和螺钉界面,锁定加压钢板的内固定适用于4种原则,即加压原则、中和原则、桥接原则和结合原则,以及骨质疏松和关节周围粉碎性骨折,对于简单骨干部骨折,复位不良的骨折及关节内移位明显的骨折并不适用。 骨骼质量正常时,标准的螺钉和锁定的螺钉均可使用。在骨质疏松患者中,推荐使用双皮质骨拉力螺钉。 在钢板类型的选择方面,锁定加压钢板的横截面和力学特性与钛合金有限接触动力加压钢板一致。因此,对于特定的骨折块和骨折类型,可以使用同类型的钢板。 不同长度和不同类型锁定加压钢板的临床应用,见表2。"

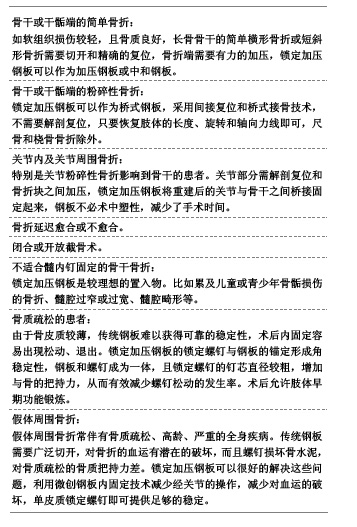

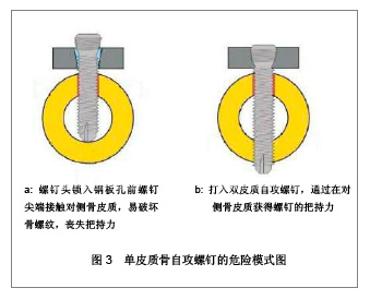

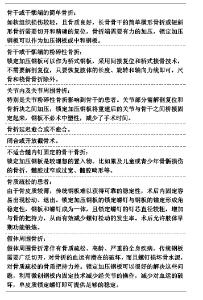

解决钢板偏心放置时单皮质自钻螺钉把持力不足的问题,可以使用长的双皮质骨自攻螺钉,也可以在钢板孔内改变角度打入标准螺钉。 2.4 锁定加压钢板长度对内固定稳定的影响 理想的内固定置入物长度取决于2个因素:钢板跨越比和钢板螺钉密度[17]。钢板跨越比是钢板长度与骨折长度的比值,粉碎性骨折中应大于2-3,对于简单骨折应大于8-9。选择短钢板以避免切割过多的皮肤和软组织。由于没有或很少的额外生物学损伤,可以只根据骨折稳定所需的力学要求来选择钢板长度。从力学方面考虑,应尽可能的降低钢板和螺钉的负荷以避免其因循环负荷导致疲劳骨折。锁定加压钢板分为3个部分,最紧靠骨折端的2颗螺钉的中间部分,获得植入物把持力的近端部分和远端部分。钢板的长度和螺钉的位置影响钢板和螺钉本身所受的应力。跨越骨折的中间部分的局部力学环境决定骨折生物学反应。 2.5 锁定加压钢板螺钉的数量和位置 如果将锁定加压钢板作为锁定内固定支架,用于桥接或微创钢板内固定技术,在骨折区两侧各使用两三枚螺钉,尤其是加压负重的胫骨。近骨折区第1个螺钉的位置及额外的螺钉取决于骨折间隙的大小,简单骨折或骨折块之间的间隙小于2 mm,一两个骨折区的螺孔不应打螺钉,以便保留骨折的微动。对于粉碎性骨折,骨折区两边各3枚螺钉,并且中间的2枚螺钉应尽可能靠近骨折区。对于强抗扭力的骨折,每个主要骨折块应打入三四枚螺钉固定。粉碎性骨折应尽可能将螺钉靠近骨折区。当骨痂形成的时候,钢板随着压力迅速降低,并且不依赖于螺钉的位置。骨折区两边各3枚螺钉,提供了足够的稳定性,并且减少置入物失败风险。为了提供足够的稳定性,最远端的2枚螺钉必须打入。在桥接钢板边上打入更多的螺钉能够提高抗扭力强度,来降低骨痂被破坏危险,螺钉数量越多,可以使钢板的锚合力增加,对于骨质疏松的患者更有效[18]。 2.6 锁定加压钢板内固定的临床适应证 锁定加压钢板既可以作为传统的加压钢板,又可作为内固定的支架使用,也可将两者结合起来。 锁定加压钢板内固定的临床适应证[19]:"

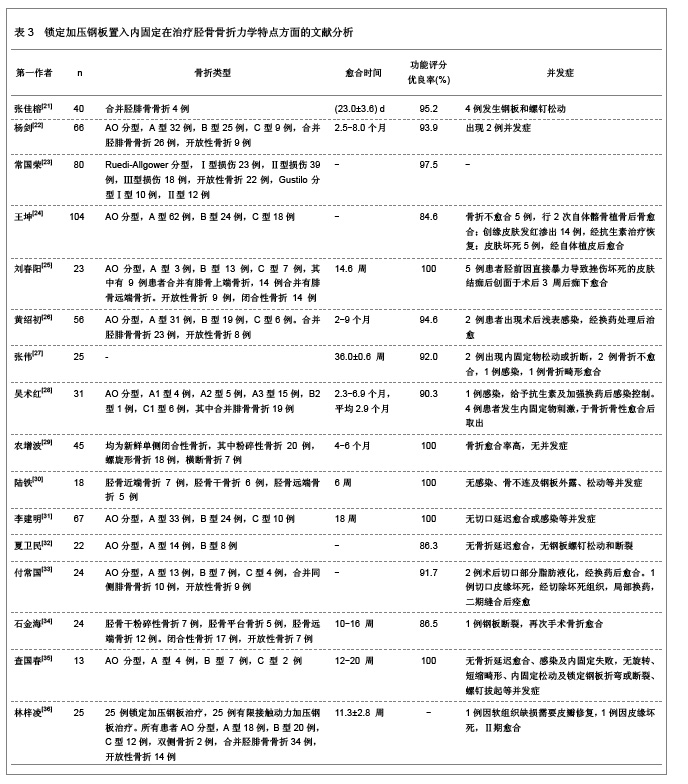

3 锁定加压钢板置入内固定治疗胫骨骨折力学特点的文献分析 3.1 资料来源 检索数据库有关锁定加压钢板置入内固定治疗胫骨骨折力学特点研究的文献[20],检索时间范围在2006至2012年,检索词为“锁定加压钢板;内固定;胫骨骨折;力学分析”,检索到相关文献152篇,结果分析相关文献16篇[21-36]。 3.2 纳入标准 ①与锁定加压钢板置入内固定治疗胫骨骨折研究相关的文献。②与经皮微创锁定加压钢板置入内固定治疗胫骨骨折研究相关的文献。 3.3 排除标准 ①重复研究、普通综述或Meta分析类文献。②将锁定加压钢板内固定作为锁定内固定处理简单骨折。③间接复位锁定固定处理移位的关节内骨折。④用传统钢板即可获得满意固定。 3.4 分析指标 ①锁定加压钢板置入内固定治疗患者的骨折类型。②锁定加压钢板置入内固定愈合时间。③锁定加压钢板置入内固定后功能评分优良率。④锁定加压钢板置入内固定后并发症。 3.5 锁定加压钢板置入内固定治疗胫骨骨折力学特点方面的文献分析 相关文献分析,见表3。"

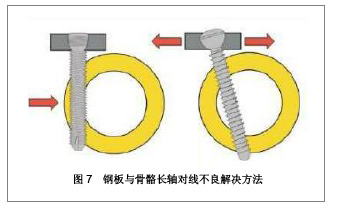

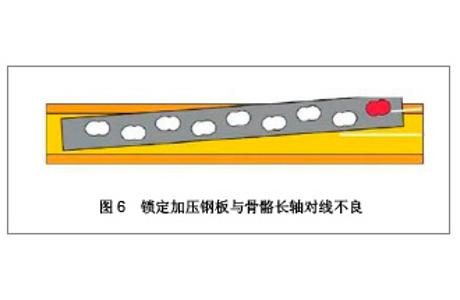

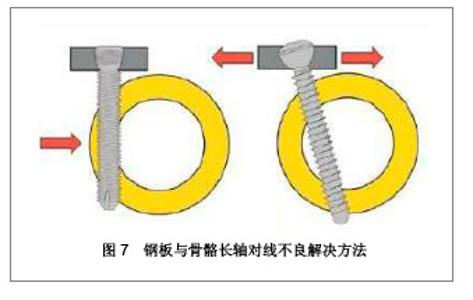

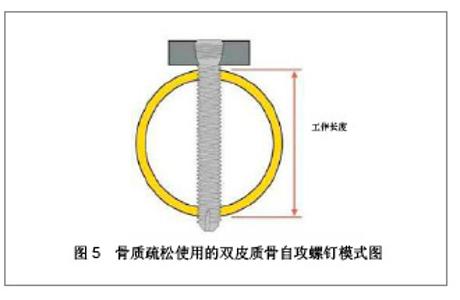

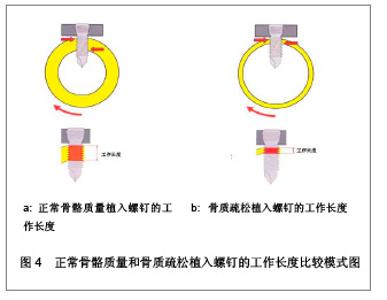

此外,锁定加压钢板置入内固定治疗胫骨骨折的临床应用中,应注意能导致钢板内固定失败的因素。①选用钢板过短:锁定加压钢板长度对骨折内固定起到很重要的作用,如果钢板长度较短会降低钢板轴向强度和扭转强度。在简单骨折内固定时钢板长度与骨折区长度的比值要高8-10倍,在粉碎性骨折内固定时钢板长度与骨折区长度比值要高两三倍。②钢板与骨面间隙过大[37]:研究发现与骨面间隙大于5 mm时,锁定加压钢板轴向和扭转强度有所下降,小于2 mm时下降不明显,因此,锁定加压钢板与骨面间隙建议不超过2 mm。③钢板与骨骼长轴对线不良:经皮微创内固定时,锁定加压钢板的位置不容易控制,可能会发现对线不良,建议适当取小切口,术中手指触摸,将钢板引导到满意位置,克氏针辅助固定,并行X射线检查。④选用不合适的螺钉类型:对于髓腔较窄的骨干骨折,打入螺钉时很容易触及对侧的皮质骨,这样会影响螺钉和骨的把持力,应改用双皮质自攻螺钉。对于骨质疏松的患者,由于皮质较薄,螺钉的工作长度有所减少,易引起螺钉松动移位,建议改用双皮质螺钉来增加螺钉的工作长度,获得增强的骨把持力。⑤螺钉分布不均匀:锁定加压钢板的螺钉如果分布过多,会造成局部的应力集中,容易出现内固定失败。如果螺钉的分布过少,会使内固定的强度不够,也会造成内固定失败。因此,建议骨折两端的螺钉密度在40%-50%。锁定加压钢板要相对较长,并且在骨折处空出2-3个孔,使钢板具有更高的弹性,避免应力集中,增加内固定的力学平衡。⑥螺钉与钢板角度不正确:由于对锁定加压钢板的操作不熟练以及未达到功能复位要求而放置钢板很容易发生成角畸形,建议在术前制定详细的手术计划,用牵引、解剖复位以及克氏针临时固定的方法,在X射线下得到满意位置后安放钢板和螺钉。螺钉与锁定加压钢板之间的角度并不完全垂直的,存在大约5°角的目的是减少螺钉的应力,如果螺钉与钢板的角度不正确,可能破坏内固定的强度[38]。如果拧入的螺钉与锁定加压钢板的角度过大,会造成螺钉的把持力明显下降[39]。⑦患肢负重过早:锁定加压钢板在骨折内固定时是相对稳定固定,但需要有骨痂形成来实现愈合。锁定加压钢板置入后,鼓励患肢早期活动,但不易过早负重训练,应在手术6周以后逐渐进行负重练习,并且在X射线片上有明显的骨痂形成。如果患者过早和过度负重,会造成锁定加压钢板或螺钉的断裂和拔出。⑧肌腱、神经血管等损伤:经皮微创内固定技术在置入的过程中,由于不能直视皮下组织结构,需要经皮插入在肌肉组织下,使肌腱和血管神经损伤的可能性明显增加。因此,要求术者了解并熟悉骨折周围的解剖结构,保护术区肌腱和神经血管组织,要充分进行钝性分离,避免造成神经牵拉和损伤[40-41]。⑨手术切口感染:由于锁定加压钢板的宽度和厚度较大,在处理软组织较薄的骨折部位时,易造成软组织损伤,导致伤口感染[4]。因此,应把握好手术治疗时机和手术技巧,遵循骨折治疗原则,重视无菌操作,仍可能发生感染。⑩钢板外露:锁定加压钢板如复位不良,会引起钢板的放置不适宜,顶于皮下组织,如骨折区软组织条件较差或切口选择不当,可引起钢板的外露[42]。○11软组织激惹症:软组织激惹是钢板置入内固定后皮下可触及钢板以及钢板周围的疼痛,可能与钢板的体积过大或放置的位置不当有关,在胫骨远端骨折时,内踝位置的软组织较薄,易压迫皮肤软组织出现不适[43]。现在应用的新型钢板干骺远端较薄,与骨面较贴敷,边缘也较光滑,可以有效解决软组织激惹症的问题。○12锁定螺钉不易取出:锁定加压钢板由高强度的钛金属制成,在愈合过程中容易被骨痂所包裹,在螺钉取出时需要剔除骨痂,增加了螺钉取出的难度,另外,由于弃用螺钉瞄准器不但使螺钉和钢板成角不正确,还会使螺钉过度旋紧,使锁定螺钉不易取出,超过限度的扭矩或锁定螺钉与锁定孔之间的成角大于5°,则会造成螺纹破坏,以致冷焊接[44]。应使用螺钉瞄准器,使螺纹能与钢板准确锁定,也可以使用特别的扳手,控制力的大小[45]。 作者贡献:孙翔进行实验设计、实施及评估,资料收集、成文,对实验进行审校并对文章负责。 利益冲突:课题未涉及任何厂家及相关雇主或其他经济组织直接或间接的经济或利益的赞助。 伦理要求:实验获得所在单位的伦理委员会批注,符合伦理学标准。 作者声明:文章为原创作品,数据准确,内容不涉及泄密,无一稿两投,无抄袭,无内容剽窃,无作者署名争议,无与他人课题以及专利技术争执,内容真实,文责自负。"
