ISO-C3D计算机辅助导航技术经皮微创内固定治疗髋臼骨折

doi:10.3969/j.issn.2095-4344.2013.52.014

摘要/Abstract

摘要：

背景：文献报道采用X射线透视下经皮空心螺钉治疗骨盆髋臼骨折，但其内固定时间长，且患者与医生的放射暴露量大。
目的：评价ISO-C^3D计算机辅助导航微创技术在髋臼骨折治疗中的应用效果。
方法：采用计算机辅助导航下经皮微创内固定治疗骨盆髋臼骨折31例，患者伤后至内固定时间为4-13 d。所有患者随访满1年。
结果与结论：患者内固定治疗中除1例伴有骶髂关节损伤行切开复位内固定患者出血量约300 mL，其余患者平均出血量18 mL。内固定中共置入螺钉42枚，髋臼前柱骨折螺钉24枚，后柱螺钉18枚，所有螺钉均一次性准确置入。平均内固定时间59 min，平均透视时间为39 s。31例患者治疗后1周疼痛明显减轻，均无感染、血管神经损伤、内固定物断裂等并发症发生。至随访结束，摄X射线片示骨折愈合，无螺钉断裂及松动，根据Matta临床评分标准，优23例，良8例，优良率100%。内固定后髋关节功能根据Majeed 评分系统：优22例，良6例，可3例，优良率90%。提示ISO-C^3D计算机辅助导航技术经皮微创内固定治疗可实现坚强内固定，且治疗中创伤小，内固定后并发症较少。

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

全文链接：

关键词: 骨关节植入物, 数字化骨科, 骨盆骨折, 计算机辅助导航, 经皮内固定, 微创手术, 髋臼骨折

Abstract:

BACKGROUND: Percutaneous hollow screw under X-Ray fluoroscopy has been shown to treat fracture of acetabulum of the pelvis, but the time of internal fixation was long, and the amount of radiation exposure to the patients and physicians was large.
OBJECTIVE: To test the application of the ISO-C^3D computerized navigational system for fracture of acetabulum.
METHODS: Thirty-one patients with fracture of the acetabulum were treated with percutaneous hollow screw under a fluoroscopy-based ISO-C^3D computerized navigational system. The interval from injury to operation was 4 to 13 days. All patients were followed up for one year.
RESULTS AND CONCLUSION: The average bleeding volume during operation was only 18 mL, except that the bleeding volume of only one patient, who suffered from the sacroiliacjoint injury and received open reduction and internal fixation, was up to 300 mL. The total number of screws used in the operation was 42, among which 24 were screws for acetabular anterior column fracture and 18 for posterior column fracture. All screws were implanted once precisely. The average time of internal fixation was 59 minutes, and the mean time for fluoroscopy was 39 seconds. The 31 patients were pain-free one week after the operation and no complication (infection, vascular nerve injury or implant breakage) was noted post-operatively. When the follow-up ended, radiography revealed fracture union with satisfactory screw fixation (no screw breakage or loosening). According to Matta functional scoring, results were excellent in 23 cases, good in 8 cases, with an excellent and good rate of 100%. According to Majeed functional scoring, the results were excellent in 22 cases, good in 6 cases and average in 3 cases, with an excellent and good rate of 90%. These results indicated that ISO-C^3D computerized navigational system can supply stable internal fixation without an increase of complication.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

全文链接：

Key words: pelvis, acetabulum, fracture, surgical procedures, computer aided, surgical procedures, minimally invasive

中图分类号:

R318

马玉鹏，周东生，李连欣，穆卫东，何吉亮，李庆虎. ISO-C^3D计算机辅助导航技术经皮微创内固定治疗髋臼骨折[J]. 中国组织工程研究, 2013, 17(52): 9023-9028.

Ma Yu-peng, Zhou Dong-sheng, Li Lian-xin, Mu Wei-dong, He Ji-liang, Li Qing-hu. Minimally invasive percutaneous fixation based on ISO-C^3D computerized navigational system for fracture of the acetabulum[J]. Chinese Journal of Tissue Engineering Research, 2013, 17(52): 9023-9028.

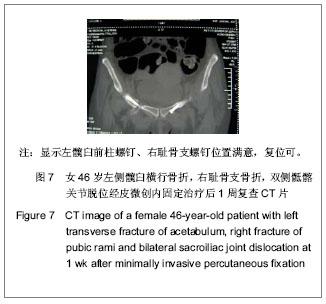

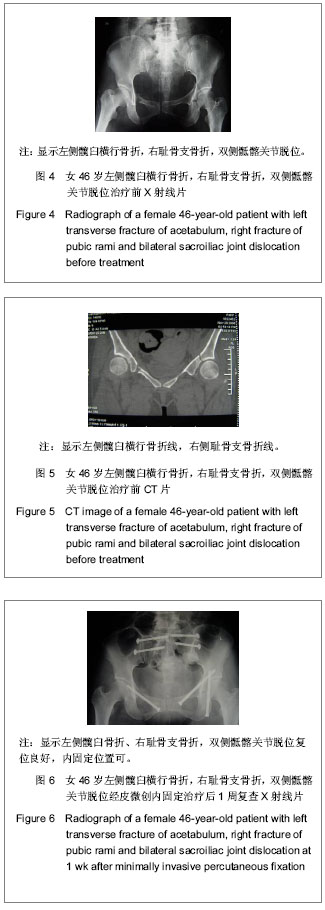

图/表（结果） 2

参考文献

[1] Matta JM, Merritt PO. Displaced acetabular fracture. Clin Orthop Relat Res.1988;83-97.

[2] Kaempfe FA,Bone LB,Border JR. Open reduction and internal fixation of acetabular fracture: heterotopic ossification and other complication of treatment. J Ortho Trauma.1991;5(4): 439.

[3] 梁国穗,邓宁.骨盆-髋臼骨折X线透视导航下闭合复位与经皮固定[J].中华创伤骨科杂志,2005,7(7):637-639

[4] Mosheiff R, Khoury A, Weil Y, et al. First generation computerized fluoroscopic navigation in percutaneous pelvic surgery.J Orthop Trauma.2004;18(2):106-111.

[5] Nolte LP,Beutler T.Basic principles of CAOS.Injury. 2004; 35: 6-16.

[6] Matta JM. Fracture of the acetabulum:accuracy of reduction and clinical results in patients managed operatively within three weeks after the injury. J Bone Joint Surg(Am).1996;78: 1632-1645.

[7] Majeed SA. Grading the outcome of pelvic fractures. J Bone Joint Surg Br.1989;71(2):304-306.

[8] 周东生. 骨盆创伤学[M].2版.济南:山东科学技术出版社, 2009: 420-423.

[9] 蓝旭,梁军,文益民,等. 髋臼骨折手术并发症的分析[J]. 中国现代手术学杂志,2007, 11(5):374-377.

[10] Fernandez L. Hemorragia dela corona mortis: su tratamiento. Prensa Med Argent. 1968;55:382-385.

[11] O'Neill PA, Riina J, Sclafani S, et al. Angiographic findings in pelvic fractures. Clin Orthop.1996;329:60-67.

[12] Wilson CJ, Edwards R. Massive extraperitoneal hemorrhage after soft tissue trauma to the pubic branch of the inferior epigastric artery. J Trauma.2000; 48:779-780.

[13] Deitel M, Alhindawi R, Yamen M, et al. Dexon plus versus maxon fascial closure in morbid obesity: a prospective randomized comparision. Can J Surg.1990;33:302.

[14] Pollock AV, Evans M. Early prediction of late incisional hernias. Br J Surg. 1989;76:953.

[15] Drake JM,Rutka JT,Hoffman HJ.ISG viewing wand system. Neurosurgery.1994;34:1094-1097.

[16] Barent GH,Kormos DW,Steiner CP,et al.Intraoperative localization using an armless,frameless stereotaetic wand.J neu-rosurg.1993;78(3):510.

[17] Dorward NL,Alberti 0,Velani B,et al.Postimaging brin distortion:magnitude,correlates,and impact on neuronavigation.J Neurosurg.1998;88(4):656-662.

[18] Dessenne V,Lavallee S,Julliard R,et al.Computer-assisted knee anterior cruciate ligament reconstruction: first clinical tests. J Image Guid Surg.1995;1(1): 59-64.

[19] Gay SB, Sistrom C, Wang GJ, Kahler DA,et al. Percutaneous screw fixation of acetabulum fractures with CT guidance: preliminary results of a new technique. AJR Am J Roentgenol. 1992;158:819-822.

[20] Kahler DM, DeGrange D, Wang GJ. Percutaneous fixation of selected acetabular fractures using computed tomographic guidance. Presented at AAOS Annual Meeting, Atlanta, Feb 24, 1996.

[21] Routt ML, Simonian PT, Grujic L. The retrograde medullary superior pubic ramus screw for the treatment of anterior pelvic ring disruptions: a new technique. J Orthop Trauma. 1995;9: 35.

[22] Crowl AC, Kahler DM. Closed reduction and percutaneous fixation of anterior column acetabular fracture. Comput Aided Surg.2002;7:169-178.

[23] Mosheiff R. Percutaneous fixation of pelvic and acetabular fractures. AO Dialogue.2008;1:30-33.

[24] Reddix RN Jr, Webb LX. Computer-assisted preoperative planning in the surgical treatment of acetabular fractures.J Surg Orthop Adv.2007;16(3):138-143.

[25] Kahler DM. Computer-assisted percutaneous fixation of acetabular fractures and pelvic ring disruptions. Oper Tech Orthop.2000;10(1):20-24.

[26] 肖德明.计算机辅助导航技术面临的主要问题[J].中华创伤骨科杂志,2005,7(7):617-619.

[27] 周东生. 实用骨科导航技术[M]. 北京:人民军医出版社, 2007; 22-24.

引言

材料方法

设计：回顾性病例分析。

时间及地点：于2006年1月至2010年12月在山东大学附属省立医院创伤骨科完成。

对象：纳入计算机辅助导航下治疗髋臼骨折患者31例。其中男22例，女9例；年龄19-56岁，平均年龄38岁。致伤原因：车祸伤20例，高处坠落伤11例。31例患者中，合并颅脑损伤8例，合并有胸部外伤11例。所有髋臼前柱骨折均为无移位或轻度移位的骨折，其中单纯髋臼前柱骨折12例，单纯髋臼后柱骨折3例，髋臼双柱骨折5例，髋臼前柱骨折伴耻骨联合分离4例，伴耻骨支骨折4例，伴同侧股骨粉碎骨折1例，髋臼横行骨折2例，另有3例累及骨盆后环。伤后至内固定时间为4-13 d，平均6.5 d。内固定前积极与相关科室合作处理合并伤。所有患者常规行骨盆正位、闭孔斜位、髂骨斜位X射线摄片以及骨盆CT扫描和三维重建，以明确骨盆移位情况、分类和稳定性，合并有骨盆骨折者同时行入口位及出口位X射线检查、CT扫描及骨盆三维重建。

诊断标准：螺旋CT扫描确诊髋臼骨折。

纳入标准：①闭合性髋臼，皮肤条件良好。②无手术治疗禁忌证、相对禁忌证并自愿接受经皮拉力螺钉内固定治疗。③纳入患者对实验均知情同意，并签署知情同意书。

排除标准：具有经皮拉力螺钉治疗禁忌证者，如开放性骨盆髋臼骨折、进钉点皮肤条件差、进钉点周围骨折、严重骨质疏松患者、移位明显、固定前没有较好复位的。

内固定材料及来源：所有患者均使用瑞士SYNTHES公司生产的拉力螺钉。内固定材质为钛合金，经大量实验证明具有良好的生物相容性。

方法：

牵引治疗：骨折移位患者内固定前均行胫骨结节骨牵引，牵引质量为体质量的1/10，根据骨折的复位情况调整骨牵引的质量。

经皮螺钉固定治疗：骨盆骨折移位的患者，必须在骨折获得满意复位后才能行经皮螺钉固定，否则应视为禁忌证，改行切开复位。

患者均在全麻下手术，采用前柱螺钉置入仰卧体位，后柱螺钉置入采用俯卧位。保持患肢持续牵引，常规消毒手术区及铺无菌巾单。

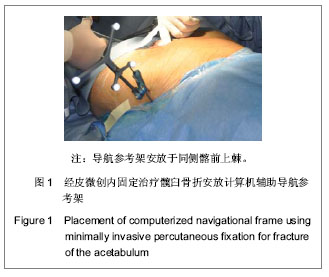

髋臼前柱螺钉的置入：取同侧髂前上棘小切口，暴露髂前上棘后安放参考架，见图1。

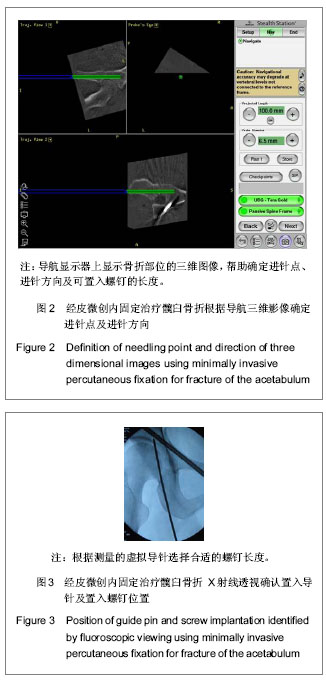

采用ISO-C^3D C型臂三维影像系统对骨折部位行190°扫描，将所得三维图像传至导航工作站并选择正侧位及横断面影像作为手术导航图像。取同侧耻骨结节下方位置作为进针区，在进针区作长约2 cm的切口，钝性分离皮下组织至骨面，置入套筒。注册并校准智能工具，将探针置于耻骨结节附近，根据导航三维影像确定进针点及进针方向，见图2；在导航引导下置入导针，并行骨盆正位及出口位X射线片以确认，见图3。导针位置确认后，根据测量的虚拟导针选择合适的螺钉长度，沿导针方向，拧入6.5 mm的AO空心拉力螺钉，再次透视以确保置入的螺钉位置正确，确保螺钉未穿出皮质及进入髋臼。
