全膝关节置换固定和旋转平台假体的有限元分析

doi:10.3969/j.issn.2095-4344.2016.39.004

摘要/Abstract

摘要：

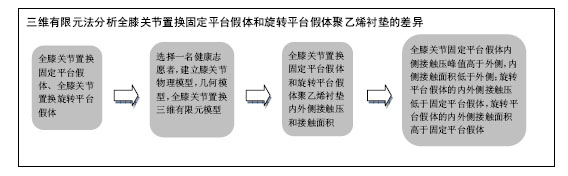

文章快速阅读：

文题释义：

全膝关节置换假体：主要有固定平台膝关节假体和旋转平台膝关节假体，固定平台膝关节假体容易导致聚乙烯衬垫的磨损；旋转平台膝关节假体的聚乙烯衬垫能够活动，能够减少聚乙烯衬垫的磨损。

有限元分析：利用数学近似的方法对真实物理系统(几何和载荷工况)进行模拟。还利用简单而又相互作用的元素，即单元，就可以用有限数量的未知量去逼近无限未知量的真实系统。大型通用有限元商业软件：如ANSYS可以分析多学科的问题。例如：机械、电磁、热力学等；电机有限元分析软件NASTRAN等。还有三维结构设计方面的UG，CATIA，Proe等。

摘要

背景：目前有研究对全膝关节置换进行三维有限元分析，但关于全膝关节置换固定平台假体和旋转平台假体聚乙烯衬垫内外侧接触压和接触面积的研究不多。

目的：探讨全膝关节置换固定平台假体和旋转平台假体聚乙烯衬垫内外侧接触压和接触面积。

方法：建立全膝关节置换固定平台假体和旋转平台假体的三维有限元模型，比较全膝关节置换固定平台假体和旋转平台假体聚乙烯衬垫内外侧接触压和接触面积。

结果与结论：全膝关节置换固定平台假体和旋转平台假体的聚乙烯衬垫内侧和外侧接触压峰值以屈膝0°时最小，全膝关节置换固定平台假体和旋转平台假体聚乙烯衬垫内侧接触压峰值在屈膝0°-90°时均高于外侧接触压峰值(P < 0.05)。全膝关节置换固定平台假体在屈膝60°-120°时聚乙烯衬垫内外侧接触压峰值均高于旋转平台内外侧接触压峰值(P < 0.05)。全膝关节置换固定平台假体和旋转平台假体聚乙烯衬垫内侧和外侧接触面积以屈膝0°时最大。全膝关节置换固定平台假体聚乙烯衬垫内侧接触面积在屈膝0°-30°时均低于外侧接触面积(P < 0.05)，全膝关节置换固定平台假体聚乙烯衬垫内侧接触面积在屈膝0°-90°时均低于外侧接触面积(P < 0.05)。全膝关节置换固定平台假体在屈膝30°-120°时聚乙烯衬垫内外侧接触面积均低于旋转平台内外侧接触面积(P < 0.05)。表明全膝关节置换固定平台假体和旋转平台假体内外侧聚乙烯衬垫内侧接触压峰值高于外侧接触压峰值，内侧接触面积低于外侧接触面积，旋转平台假体的内外侧接触压低于固定平台假体，旋转平台假体的内外侧接触面积高于固定平台假体。

ORCID: 0000-0003-3783-5629(武丽珠)

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

关键词: 骨科植入物, 人工假体, 全膝关节置换, 固定平台假体, 旋转平台假体, 聚乙烯衬垫, 接触压, 接触面积, 有限元分析

Abstract:

BACKGROUND: There are studies on three-dimensional finite element analysis of total knee replacement, but few research concerns contact pressure and contact area inside and outside polyethylene liner of fixed prosthesis and rotating platform prosthesis in total knee replacement.

OBJECTIVE: To explore the contact pressure and contact area inside and outside polyethylene liner of fixed platform prosthesis and rotating platform prosthesis in total knee replacement.

METHODS: We established three-dimensional finite element models of fixed platform prosthesis and rotating platform prosthesis in total knee replacement and compared contact pressure and contact area inside and outside polyethylene liner of fixed platform prosthesis and rotating platform prosthesis in total knee replacement.

RESULTS AND CONCLUSION: The peak contact pressure inside and outside polyethylene liner of fixed platform prosthesis and rotating platform prosthesis in total knee replacement was minimum at 0° of genuflex. The peak contact pressure inside polyethylene liner was higher than that outside polyethylene liner of fixed platform prosthesis and rotating platform prosthesis in total knee replacement at 0°-90° of genuflex (P < 0.05). The peak contact pressure inside and outside polyethylene liner of fixed platform prosthesis was higher than that of rotating platform prosthesis in total knee replacement at 60°-120° of genuflex (P < 0.05). The contact area inside and outside polyethylene liner of fixed platform prosthesis and rotating platform prosthesis in total knee replacement was maximum at 0° of genuflex. The contact area inside polyethylene liner of fixed platform prosthesis in total knee replacement was lower than that of outside at 0°-30° of genuflex (P < 0.05). The contact area inside polyethylene liner of fixed platform prosthesis in total knee replacement was lower than that of outside at 0°-90° of genuflex (P < 0.05). The contact area inside and outside polyethylene liner of fixed platform prosthesis was lower than that of rotating platform prosthesis in total knee replacement at 30°-120° of genuflex (P < 0.05). These results suggested that peak contact pressure inside polyethylene liner of fixed and rotating platform prostheses was higher than that outside in total knee replacement, and the inside contact area was lower than that of outside. Inside and outside contact pressure of the rotating platform prosthesis was lower than that of fixed platform prosthesis. Inside and outside contact area of the rotating platform prosthesis was higher than that of fixed platform prosthesis.

中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程

Key words: Arthroplasty, Replacement, Knee, Finite Element Analysis, Tissue Engineering

中图分类号:

R318

张立超，张立敏，武丽珠. 全膝关节置换固定和旋转平台假体的有限元分析[J]. 中国组织工程研究, 2016, 20(39): 5801-5806.

Zhang Li-chao, Zhang Li-min, Wu Li-zhu. Finite element analysis of fixed platform prosthesis and rotating platform prosthesis in total knee replacement[J]. Chinese Journal of Tissue Engineering Research, 2016, 20(39): 5801-5806.

图/表（结果） 2

2.1 全膝关节置换固定平台假体和旋转平台假体聚乙烯衬垫的内外侧接触压峰值的差异 由表1得出，全膝关节置换固定平台假体聚乙烯衬垫内侧和外侧接触压峰值以屈膝0°时最小，随着屈膝度数的增加，内外侧聚乙烯衬垫的接触压峰值不断增加，屈膝90°时最大。屈膝0°、30°、60°和90°时全膝关节置换固定平台假体聚乙烯衬垫内侧接触压峰值高于外侧(P < 0.05)，屈膝120°时聚乙烯衬垫内和外侧侧接触压峰值接近(P > 0.05)。
由表1得出，全膝关节置换旋转平台假体聚乙烯衬垫内侧和外侧接触压峰值以屈膝0°时最小，随着屈膝度数的增加，内外侧聚乙烯衬垫的接触压峰值不断增加，屈膝90°时最大。屈膝0°，30°，60°和90°时全膝关节置换旋转平台假体聚乙烯衬垫内侧接触压峰值高于外侧接触压峰值(P < 0.05)，屈膝120°时聚乙烯衬垫内侧和外侧接触压峰值接近(P > 0.05)。
屈膝0°和30°时全膝关节置换固定平台假体和旋转平台假体内外侧聚乙烯衬垫接触压峰值接近(P > 0.05)，屈膝60°，90°和120°时全膝关节置换固定平台假体聚乙烯衬垫内外侧接触压峰值均高于旋转平台(P < 0.05；表1)。

2.2 全膝关节置换固定平台假体和旋转平台假体聚乙烯衬垫的内外侧接触面积 由表2得出，全膝关节置换固定平台假体聚乙烯衬垫内侧和外侧接触面积以屈膝0°时最大。屈膝0°和30°时全膝关节置换固定平台假体聚乙烯衬垫内侧接触面积低于外侧(P < 0.05)，屈膝60°，90°和120°时聚乙烯衬垫内侧和外侧接触面积接近(P > 0.05)。
由表2得出，全膝关节置换旋转平台假体聚乙烯衬垫内侧和外侧接触面积以屈膝0°时最大。屈膝0°，30°，60°和90°时全膝关节置换固定平台假体聚乙烯衬垫内侧接触面积低于外侧(P < 0.05)，屈膝120°时聚乙烯衬垫内侧接触面积和外侧接近( P > 0.05)。

屈膝0°时全膝关节置换固定平台假体内外侧聚乙烯衬垫接触面积和旋转平台假体接近(P > 0.05)，屈膝30°，60°，90°和120°时全膝关节置换固定平台假体聚乙烯衬垫内外侧接触面积低于旋转平台(P < 0.05；表2)。

参考文献

[1] Kini SG, Hin LC, Haniball J. Lateral cortex blowout during PFNA blade insertion in a subtrochanteric fracture---Should bone quality determine the type of nail used? Chin J Traumatol. 2015;18(2):116-119.
[2] Sun LJ, Wu ZP, Dai CQ, et al. A comparative study of less invasive stabilization system and titanium elastic nailing for subtrochanteric femur fractures in older children. Acta Orthop Belg. 2015;81(1):123-130.
[3] Zehir S, Zehir R, Sarak T. Early surgery is feasible in patients with hip fractures who are on clopidogrel therapy. Acta Orthop Traumatol Turc. 2015;49(3): 249-254.
[4] Keswani A, Lovy A, Khalid M, et al. The effect of aortic stenosis on elderly hip fracture outcomes: A case control study. Injury. 2016;47(2):413-418.
[5] Parker MJ. Hemiarthroplasty versus internal fixation for displaced intracapsular fractures of the hip in elderly men: a pilot randomised trial. Bone Joint J. 2015; 97-B(7): 992-996.
[6] Tosounidis TH, Lampropoulou-Adamidou K, Kanakaris NK. Intramedullary nailing of sequential bilateral atypical subtrochanteric fractures and the management of distal femoral intraoperative fracture. J Orthop Trauma. 2015. in press.
[7] Iyengar KP, Matar HE, Nadkarni JB. Retrograde Intramedullary Nailing for Femoral Shaft Fractures in Elderly Patients with Previous Ipsilateral Dynamic Hip Screw Fixation. Gerontology. 2015;62(1):16-21.
[8] Kenan S, Gold A, Salai M, et al. Long-Term Outcomes Following Reduction and Fixation of Displaced Subcapital Hip Fractures in the Young Elderly. Isr Med Assoc J. 2015;17(6):341-345.
[9] Liu P, Wu X, Shi H, et al. Intramedullary versus extramedullary fixation in the management of subtrochanteric femur fractures: a meta-analysis. Clin Interv Aging. 2015;10:803-811.
[10] Manohara R, Liang S, Huang D, et al. Cancellous screw fixation for undisplaced femoral neck fractures in the elderly. J Orthop Surg (Hong Kong). 2014;22(3):282-286.
[11] Kini SG, Hin LC, Haniball J. Lateral cortex blowout during PFNA blade insertion in a subtrochanteric fracture---Should bone quality determine the type of nail used? Chin J Traumatol. 2015;18(2):116-119.
[12] Huang SG, Chen B, Zhang Y, et al. Comparison of the Clinical Effectiveness of PFNA, PFLCP, and DHS in Treatment of Unstable Intertrochanteric Femoral Fracture. Am J Ther. 2015. in press.
[13] Makki D, Matar HE, Jacob N, et al. Comparison of the reconstruction trochanteric antigrade nail (TAN) with the proximal femoral nail antirotation (PFNA) in the management of reverse oblique intertrochanteric hip fractures. Injury. 2015;46(12):2389-2393.
[14] 陆建华,张小飞,马向阳,等.亚洲型股骨顺行髓内钉A2FN微创内固定治疗股骨干骨折[J].中国骨与关节损伤杂志, 2013,28(6):562-563.
[15] 吴广森,赵东升,黄爱文,等. Expert A2 FN治疗成人股骨干骨折[J].医学研究杂志,2015,44(5):101-104.
[16] 胥少汀,葛宝丰,徐印坎,等.实用骨科学[M].4版.北京:人民军医出版社,2012:947-948.
[17] 陈孝平,石应康,邱贵兴,等.外科学[M].2版.北京:人民卫生出版社,2010:958-959.
[18] 杜学忠,孙波,李瓦里.微创手术经皮加压钢板系统治疗股骨粗隆间骨折32例体会[J].中国中医骨伤科杂志,2010, 18(3):20-21.
[19] 毕凤江.不同类型老年股骨粗隆间骨折治疗方法进展[J].中国中医药咨讯,2010,2(1):65.
[20] 林祥波.固定与旋转平台膝关节假体有限元?体外生物力学分析及临床应用研究[D].上海:第二军医大学,2009.
[21] 张功林,葛宝丰.股骨粗隆下骨折手术治疗进展[J].中国骨伤,2011,24(9):791-793.
[22] 孙劲.股骨粗隆间骨折髓外内固定方法的进展[J].中国矫形外科杂志,2011,19(2):120-122.
[23] Kim JW, Oh CW, Byun YS, et al. A biomechanical analysis of locking plate fixation with minimally invasive plate osteosynthesis in a subtrochanteric fracture model. J Trauma. 2011;70(1):E19-23.
[24] Varela-Egocheaga JR, Iglesias-Colao R, Suárez-Suárez MA, et al. Minimally invasive osteosynthesis in stable trochanteric fractures: a comparative study between Gotfried percutaneous compression plate and Gamma 3 intramedullary nail. Arch Orthop Trauma Surg. 2009;129(10):1401-1407.
[25] 苏琦,杨新征,周敏,等.锁定钢板治疗股骨粗隆下骨折的临床分析[J].实用骨科杂志,2012,18(10):943-945.
[26] 李辉,彭阿钦.老年股骨转子间骨折术后隐性失血的分析[J].河北医药,2013,35(10):1505-1506.
[27] Guyver PM, McCarthv MJ, Jain NP, et al. The short-tenn functional and radiological outcome of palienls treated with the synthes proximal femoral nail antirutation (PFNA) for unstable pmximal femoral fractures. Eur J Orthop Surg Traumatol. 2011;21(7): 493-501.
[28] 杨晓建.PFN-A治疗老年骨质疏松性股骨粗隆间骨折82例[J].中国老年学杂志,2012,32(19):4431-4432.
[29] Bailey O, Ferguson K, Crawfurd E, et al. No clinical difference between fixed- and mobile-bearing cruciate-retaining total knee arthroplasty: a prospective randomized study. Knee Surg Sports Traumatol Arthrosc. 2015;23(6):1653-1659.
[30] Ulivi M, Orlandini L, Meroni V, et al. Survivorship at minimum 10-year follow-up of a rotating-platform, mobile-bearing, posterior-stabilised total knee arthroplasty. Knee Surg Sports Traumatol Arthrosc. 2015;23(6):1669-1675.
[31] LaCour MT, Sharma A, Carr CB, et al. Confirmation of long-term in vivo bearing mobility in eight rotating-platform TKAs. Clin Orthop Relat Res. 2014; 472(9):2766-2773.

引言

材料方法

1.1 设计 三维有限元分析。

1.2 时间及地点 实验于2014年5月至2015年8月在承德医学院附属医院实验室完成。

1.3 对象 男性健康志愿者1名，年龄46岁，身高 174 cm，体质量73 kg，无残疾和肢体外伤史，CT扫描和拍片检查下肢骨和膝关节没有异常。实验获得知情同意书。

1.4 材料 全膝关节置换固定平台假体和全膝关节置换旋转平台假体均有美国强生医疗器械有限公司提供。

1.5 方法

1.5.1 膝关节影像学资料的获得志愿者取仰卧位，以0.5 mm的层厚进行CT扫描，扫描范围为膝关节上11 cm至膝关节下11 cm。扫描膝关节图像数据以DICOM格式保存。

1.5.2 建立膝关节物理模型将志愿者的CT机扫描数据经软件处理获得膝关节骨骼轮廓曲线，采用CAD重建膝关节骨骼的三维实体模型，磁共振对志愿者同一膝关节相关软骨、肌腱、韧带、半月板等进行扫描，通过CAD软件重建膝关节骨骼及软骨、肌腱、韧带、半月板等软组织的三维模型。

1.5.3 建立膝关节骨骼的几何模型将CT机扫描的志愿者的膝关节数据通过Mimics 12.1软件(比利时 Materialise 公司)处理获得膝关节的骨骼曲线，对骨骼进行重建得到志愿者的膝关节髌骨、股骨和胫骨的三维实体模型。将膝关节伸直位、30°屈曲位、60°屈曲位、90°屈曲位和120°屈曲位进行扫描，通过Mimics软件进行处理得到不同位置的髌骨、股骨和胫骨的三维实体模型(图1)。

1.5.4 建立膝关节软组织和韧带模型磁共振(美国GE公司)对志愿者同一膝关节的软组织和韧带进行扫描，采用Mimics 12.1软件选取膝关节肌腱、髌腱、内外侧副韧带、前后交叉韧带、半月板等轮廓控制点，提取轮廓。得到膝关节软组织和韧带的三维实体模型。

1.5.5 建立膝关节骨骼和软组织及韧带模型将上述建立的膝关节骨骼三维实体模型和膝关节软组织和韧带的三维实体模型进行组装，建立膝关节骨骼和软组织及韧带的三维实体模型(图2)。

1.5.6 建立全膝关节置换固定平台假体和旋转平台假体的三维有限元模型将建立的膝关节模型根据全膝关节置换进行模拟切骨，测量胫骨和股骨横断面的前后径，旋转合适的全膝关节置换固定平台假体和旋转平台假体，采用光学扫描仪(美国GE公司)对固定平台膝关节假体和旋转平台膝关节假体进行扫描，构建全膝关节置换固定平台假体和旋转平台假体(图3)。

1.5.7 建立全膝关节置换模型将建立的固定平台假体和旋转平台假体植入膝关节实体模型中构建全膝关节置换模型。

网络划分：将建立的全膝关节置换模型进行四面体网络划分。

膝关节材料赋值设置^[20]：股骨皮质骨的弹性模量为11 800 MPa，泊松比为0.39；胫骨皮质骨的弹性模量为6 800 MPa，泊松比为0.48；松质骨的弹性模量为 400 MPa，泊松比为0.28；软骨的弹性模量为6 MPa，泊松比为0.46；半月板的弹性模量为58 MPa，泊松比为0.48；前交叉韧带的弹性模量为115 MPa，泊松比为0.28；后交叉韧带的弹性模量为86 MPa，泊松比为0.28；内外侧副韧带的弹性模量为46 MPa，泊松比为0.28；髌腱的弹性模量为115 MPa，泊松比为0.42；聚乙烯衬垫的弹性模量为1 900 MPa，泊松比为0.42；钴铬钼合金的弹性模量为225 000 MPa，泊松比为0.30。

边界和载荷的施加设置：将胫骨远端设置为完全约束，对股骨近端施加300 N垂直向下的力，对股四头肌向上施加800 N的拉力。

1.6 主要观察指标 全膝关节置换固定平台假体和旋转平台假体聚乙烯衬垫内外侧接触压和接触面积。采用非接触式的光学扫描仪进行三维数据测量。

1.7 统计学分析 数据以x(_)±s表示采用SPSS 11.0件进行分析。两两比较采用t 检验，P=0.05为显著标准。
