磁性复合骨水泥的体外细胞毒性

doi:10.3969/j.issn.2095-4344.2013.21.019

中国组织工程研究

• 材料生物相容性 material biocompatibility • 上一篇下一篇

磁性复合骨水泥的体外细胞毒性

唐正海¹，王晓文²，张友仁¹，潘琳³，唐劲天²，岳秉飞^{1, 4}

1北京中医药大学，北京市 100102
2清华大学玉泉医院脑神经疾病研究所，北京市 100049
3中日友好医院临床医学研究所，北京市 100029
4中国药品生物制品检定所，北京市 100050

收稿日期:2012-08-13 修回日期:2012-08-25 出版日期:2013-05-21 发布日期:2013-05-21
通讯作者: 岳秉飞，研究员，博士生导师，中国药品生物制品检定所，北京市 100050 yue-bingfei@nicpbp.org.cn
作者简介:唐正海★，男，1988年生，贵州省贵阳市人，汉族，北京中医药大学在读硕士，主要从事骨修复材料研究。 tangzhenghai@126.com
基金资助:
国家自然科学基金项目(81071885)

Cytotoxicity of the magnetic bone cement in vitro

Tang Zheng-hai¹, Wang Xiao-wen², Zhang You-ren¹, Pan Lin³, Tang Jin-tian², Yue Bing-fei^{1, 4}

1 Beijing University of Chinese Medicine, Beijing 100102, China
2 Institute of Neurological Disorders, Yuquan Hospital, Tsinghua University, Beijing 100049, China
3 Institute of Clinical Medical Science, China-Japan Friendship Hospital, Beijing 100029, China
4 National Institutes for Food and Drug Control, Beijing 100050, China

Received:2012-08-13 Revised:2012-08-25 Online:2013-05-21 Published:2013-05-21
Contact: Yue Bing-fei, Investigator, Doctoral supervisor, Beijing University of Chinese Medicine, Beijing 100102, China; National Institutes for Food and Drug Control, Beijing 100050, China yue-bingfei@nicpbp.org.cn
About author:Tang Zheng-hai★, Studying for master’s degree, Beijing University of Chinese Medicine, Beijing 100102, China tangzhenghai@126.com
Supported by:
the National Natural Science Foundation of China, No. 81071885

摘要/Abstract

摘要：

背景：磁性复合骨水泥作为一种新型骨转移治疗材料，不仅能对骨缺损进行修复，还能在交变磁场下升温杀死骨肿瘤。
目的：检测磁性复合骨水泥对小鼠L929成纤维细胞增殖活性的影响及细胞毒性反应。
方法：采用CCK-8法检测含0%(即磷酸钙骨水泥组)，10%，20% Fe3O4的磁性磷酸钙骨水泥浸提液及含0%(即聚甲基丙烯酸甲酯骨水泥组)，10%，20%Fe3O4的聚甲基丙烯酸甲酯骨水泥浸提液对对数生长期小鼠L929成纤维细胞的毒性作用，每种浸提液又分为50%与100%两个浓度梯度；以正常培养基培养的小鼠L929成纤维细胞作为阴性对照组。
结果与结论：①在100%浓度梯度下：除含20%Fe3O4的磁性聚甲基丙烯酸甲酯骨水泥组细胞数量较少、细胞形态异常外，其余磁性聚甲基丙烯酸甲酯骨水泥组细胞生长状态良好；含10%Fe3O4的磁性磷酸钙骨水泥组培养24 h时表现出轻度细胞毒性，毒性2级；含20%Fe3O4的聚甲基丙烯酸甲酯骨水泥在24- 72 h为表现出轻、中度细胞毒性，毒性为2，3级。各磁性磷酸钙骨水泥组细胞数量及形态正常。②在50%浓度梯度下：各组细胞形态均正常，细胞毒性为0级或1级。表明磁性聚甲基丙烯酸甲酯骨水泥具有轻、中度细胞毒性，磁性磷酸钙骨水泥细胞相容性良好，基本无细胞毒性。

关键词: 生物材料, 组织工程骨材料, 磁性骨水泥, 聚甲基丙烯酸甲酯, 磷酸钙, 生物相容性, 成纤维细胞, 细胞毒性, 增殖, 国家自然科学基金

Abstract:

BACKGROUND: Magnetic bone cement has been used as a new kind of material for bone metastasis, and it can repair bone defects and cure bone tumors with temperature rising under an alternating magnetic field.
OBJECTIVE: To test the magnetic bone cement effects on cytotoxicity and cell proliferation of mouse L929 cells.
METHODS: The cytotoxicity of magnetic calcium phosphate cement and polymethylmethacrylate bone cement leaching liquors, respectively, containing 0, 10%, 20% Fe3O4, to L929 cells at logarithmic growth phase was detected using Cell Count Kit-8 assay. Two kinds of leaching liquors were prepared to two concentration gradients, 50% and 100%. Mouse L929 cells cultured in normal culture medium were considered as control group.
RESULTS AND CONCLUSION: (1) Under 100% concentration gradient: Cells grew well in polymethyl methacrylate bone cement groups containing 0, 10% Fe3O4 except for 20% Fe3O4. Magnetic calcium phosphate cement containing 10% Fe3O4 showed mild cell toxicity, graded as 2, after culture for 24 hours. During 24- 72 hours, polymethylmethacrylate bone cement containing 20% Fe3O4 exhibited mild or moderate cell toxicity and the toxicity was graded as 2 or 3. (2) Under 50 concentration gradient: Cells grew well in all groups. The cell toxicity was graded as 0 or 1. Magnetic polymethylmethacrylate bone cement has mild or moderate cell toxicity and magnetic calcium phosphate cement exhibits a good biocompatibility with no cell toxicity.

Key words: biomaterials, tissue-engineered bone materials, magnetic bone cement, polymethylmethacrylate, calcium phosphate, biocompatibility, fibroblasts, cytotoxicity, proliferation, National Natural Science Foundation of China

中图分类号:

R318

唐正海，王晓文，张友仁，潘琳，唐劲天，岳秉飞. 磁性复合骨水泥的体外细胞毒性[J]. 中国组织工程研究, doi: 10.3969/j.issn.2095-4344.2013.21.019.

Tang Zheng-hai, Wang Xiao-wen, Zhang You-ren, Pan Lin, Tang Jin-tian, Yue Bing-fei. Cytotoxicity of the magnetic bone cement in vitro[J]. Chinese Journal of Tissue Engineering Research, doi: 10.3969/j.issn.2095-4344.2013.21.019.

图/表（结果） 4

2.1 各组细胞形态观察结果
100%浸提液：在倒置显微镜下观察发现，24-72 h阴性对照组、PMMA组与磷酸钙骨水泥组的细胞数量都增加，见图1，2。

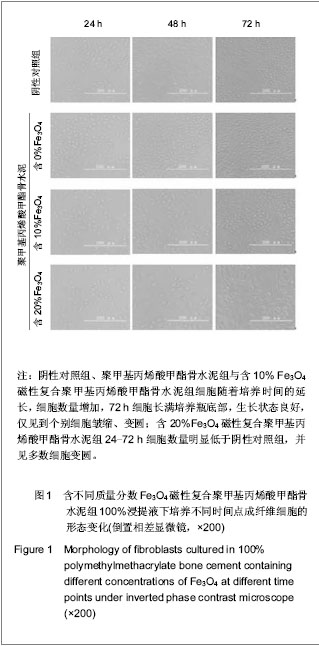

由图1可见，阴性对照组、PMMA组与含10%Fe3O4磁性复合PMMA组细胞随着培养时间的延长，细胞数量增加，72 h细胞长满培养瓶底部，生长状态良好，仅见到个别细胞皱缩、变圆。含20%Fe3O4磁性复合PMMA组24-72 h细胞数量明显低于阴性对照组，并见多数细胞变圆。

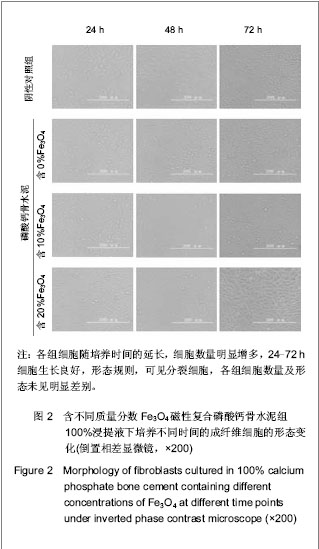

图2中各组细胞都随培养时间的延长，细胞数量明显增多，24-72 h细胞生长良好，形态规则，可见分裂细胞，各组细胞数量及形态未见明显差别。各组50%浸提液下细胞的表现与在100%浸提液下的表现相似。

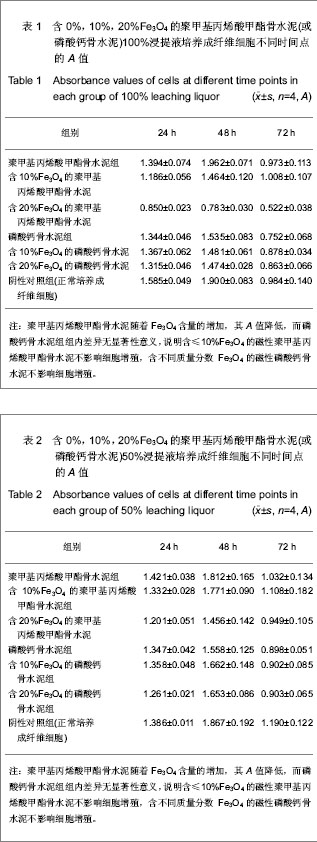

2.2 各组细胞吸光度A值见表1，2。

A值大小可以通过调节细胞浓度，CCK-8用量及含有CCK-8培养基培养细胞的时间进行调节。由表1与表2可见，各组内72 h的A值明显低于48 h是通过对含有CCK-8培养基与细胞的培养时间进行调节所致。

100%浸提液中同一时间点下，PMMA骨水泥随着Fe3O4含量的增加，其A值降低，而磷酸钙骨水泥组间差异无显著性意义。50%浸提液组与100%浸提液组表现相似。

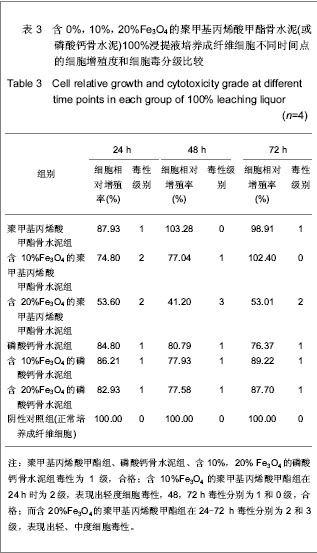

2.3 各组细胞体外细胞增殖度和细胞毒分级见表3，4。

根据细胞毒性分级评判标准，100%浸提液时，PMMA组、磷酸钙骨水泥组、含10%，20%Fe3O4的磷酸钙骨水泥组主要为1级，合格；含10% Fe3O4的PMMA组在24 h时为2级，表现出轻度细胞毒性，48 h和72 h分别为1和0级，合格；而含20% Fe3O4的PMMA组在24-72 h分别为2和3级，表现出轻、中度细胞毒性。50%浸提液时，各组受试样品在24-72 h为0或1级，合格，表现出良好的生物相容性。

参考文献

[1] Aaron AD.Treatment of metastatic adenocarcinoma of the pelvis and the extremities.J Bone Joint Surg.1997;79(6): 917-932.

[2] Sterling JA,Edwards JR,Martin TJ,et al.Advances in the biology of bone metastasis: how the skeleton affects tumor behavior. Bone. 2011;48(1):6-15.

[3] Akhtari M,Mensuri J,Newman KA,et al.Biology of breast cancer bone metastasis. Cancer Biol Ther.2008;7(1): 3-9.

[4] Kozlow W,Guise TA.Breast cancer metastasis to bone: Mechanisms of osteolysis and implications for therapy.J Mammary Gland Biol Neoplasia. 2005;10(2):169-180.

[5] Frassica DA, Frassica FJ. Nonoperative management. In:Simon MA, Springfield D (eds) .Surgery for bone and soft-tissue tumors. Lippincott-Raven, Philadelphia,1998: 633-637.

[6] Yazawa Y, Frassica FJ, Chao EY ,et al. Metastatic bone disease. A study of the surgical treatment of 166 pathologic humeral and femoral fractures. Clin Orthop Relat Res.1990; 251:213-219.

[7] Liu RT,Liu J,Tong JQ,et al. Heating effect and biocompatibility of bacterial magnetosomes as potential materials used in magnetic fluid hyperthermia.Mater Int.2012;22(1):31-39.

[8] Wang LF, Dong J, Ouyang WW, et al. Anticancer effect and feasibility study of hyperthermia treatment of pancreatic cancer using magnetic nanoparticles. Oncology Reports.2012; 27(3):719-726.

[9] Liu JY, Zhao LY, Wang YY, et al. Magnetic stent hyperthermia for esophageal cancer: An in vitro investigation in the ECA-109 cell line. Oncology Reports.2012;27(3):791-797.

[10] Zhao DL,Zhang HL,Zeng XW,et al.Inductive heat property of Fe3O4/polymer composite nanoparticles in an ac magnetic field for localized hyperthermia. Biomed Mater.2006；1(4): 198-201.

[11] Kawashita M, Kawamura K, Li Z. PMMA-based bone cement containing magnetite particles for the hyperthermia of cancer. Acta Biomaterialia. 2010;6(8):3189-3192.

[12] Matsumine A, Takegami K, Asanuma K,et al. A novel hyperthermia treatment for bone metastases using magnetic materials. Int J Clin Oncol. 2011;16:101-108.

[13] Chang ST,Hong YC,Kwo PC. Using chemical coprecipitation method to prepare magnetite magnetic fluids and explore its applications in hyperthermia. Key Eng Mater.2011;474-476: 1776-1780.

[14] Peng ZG,Hidajat K,Uddin MS. Adsorption and desorption of lysozyme on nano-sized magnetic particles and its conformational changes. Colloids Surf. 2004;35(3):169-174.

[15] 医疗器械的生物学评价[S].第12部分:样品制备和参考材料, 2009.

[16] Willershausen B, Marroquín BB, Schäfer D,et al. Cytotoxicity of root canal filling materials to three different human cell lines. J Endod. 2000;26(12):703-707.

[17] 医疗器械的生物学评价[S].第5部分:体外细胞毒性实验,2003.

[18] Cao N,Li MS,Ma QS,et al.Biomedical coatings prepared on carbon/carbon composite. Sci Eng Compos Mater.2007; 14(3):241-249.

[19] Sehwengherg S,Bohlen H,Kleinsasser N,et al. In vitro embryotoxicity assessment with dental restorative materials.J Dent.2005;33(1):49-55.

[20] van Minnen B,Stegenga B,van Leeuwen MB,et al. A long-term in vitro biocompatibility study of a biodegradable polyurethane and its degradation products.J Biomed Mater Res A.2006; 76(2):377-385.

[21] Elshahawy WM,Watanabe I,Kramer P.In vitro cytotoxicity evaluation of elemental ions released from different prosthodontic materials. Dent Mater. 2009;25(12):1551-1555.

[22] Zhang YB,Jiang M,Wang Q,et al.Zhonghua Shiyong Zhenduan yu Zhiliao Zazhi. 2011;25(6):539-542.张燕搏,姜明,王强,等.组织工程血管材料体外细胞毒性评价实验研究[J].中华实用诊断与治疗杂志,2011,25(6):539-542.

[23] Xue ZX,Li M.Zhongguo Xiufu Chongjian Waike Zazhi. 2009; 23(9):1134-1137.薛正翔,李敏.血管组织工程支架研究进展[J].中国修复重建外科杂志,2009,23(9):1134-1137.

[24] Souza PP,Aranha AM,Hebling J,et al.In vitro cytotoxicity and in vivo biocompatibility of eontemporary resin-modified glass-ionomer cements. Dent Mater.2006;22(9):838-844.

[25] Richardson RRJr,Miller JA,Reichera WM.Polyimides as biomaterials Preliminary biocompatibility testing. Biomaterials. 1993;14(8):627-635.

[26] Karapinar-Kazandag M,Bayrak OF,Yalvac ME,et al. Cytotoxicity of 5 endodontic sealers on L929 cell line and human dental pulp cells. Int Endod J.2011;44(7):626-634.

[27] Asai T,Hayashi T,Kuroki K,et al. In vitro biocompatibility of dextrin: the addition of a low concentration of dextrin in the medium promotes the cell activity of L929 mouse fibroblasts. Cell Biol Int.2011;35(6):645-648.

[28] Zhou TY,Liu F.Nanjing Yike Daxue Xuebao. 2010;30(5): 658-661.周天宇,刘锋.骨水泥单体对新西兰白兔心肺功能的影响[J].南京医科大学学报,2010,30(5):658-661.

[29] Xiao D,Zhang ZT.Beijing Kouqiang Yixue. 201l;19(6):322-325.肖丹,张振庭.四种修复粘接材料的体外细胞毒性研究[J].北京口腔医学,2011,19(6):322-325.

引言

材料方法

设计：体外细胞毒性实验，对比观察。
时间及地点：于2012-03-17/04-30在清华大学医疗新技术实验室完成。
材料：
磁性复合骨水泥体外细胞毒性实验的试剂与仪器：
Main reagents and instruments:

实验方法：
Fe3O4的制备：采用化学共沉淀法制备纳米Fe3O4颗粒[13-14]，将FeCl2•4H2O和FeCl3•6H2O 按摩尔比 1∶1.75分别精密称后溶于去离子水中，加入通有氮气保护的三颈烧瓶，再加入去离子水至110 mL。将三颈烧瓶固定于顶置式机械搅拌器上，同时使瓶腹没于90 ℃的恒温水浴锅中，调节搅拌桨转速为1 000 r/min，待 10 min后，加入约20 mL的25%氨水，调节反应体系pH值至9.3-9.7，搅拌反应30 min。反应完成后，静置并用强磁体分离出Fe3O4颗粒，再用蒸馏水和无水乙醇反复交替清洗至溶液呈中性，冷冻干燥48 h制成Fe3O4粉末备用。
磁性骨水泥的制备：在PMMA骨水泥中添加0%(单纯PMMA，对照)，10%和20%的Fe3O4粉末。按照临床要求，将2 g复合骨水泥粉末和1 mL MMA液体均匀混合，倒入不锈钢圆柱形磨具中(直径6 mm，高12 mm)，在温度为23 ℃，湿度大于40%条件下凝固，脱模。同法制备3组磁性复合磷酸钙骨水泥，分别含0%(单纯磷酸钙骨水泥，对照)，10%和20%的Fe3O4粉末。
磁性骨水泥浸提液的制备：根据ISO 10993.12-2009“医疗器械生物学评价标准第12部分：样品制备与参照样品”规定[15]，称取2 g磁性复合骨水泥，60Co照射灭菌后放入无菌试管中，加入RPMI 1640培养液使质量浓度达到0.2 g/mL，置于37 ℃培养箱浸提(72±2) h，用加样枪将材料浸提液吸入无菌试管，置4 ℃冰箱保存备用。
细胞培养：将小鼠L929成纤维细胞培养于含体积分数10%小牛血清的RPMI 1640培养基中，于37 ℃、体积分数5%CO2的培养箱中培养至对数生长期。
细胞毒性测定：取对数生长期的L929细胞，调整细胞浓度为108 L-1，按100 μL/孔加入96孔板，每个样品设4个复孔。待细胞贴壁后，吸去培养基，加入磁性复合骨水泥浸提液，设浓度梯度为50%和100%，置于培养箱中培养，分别于24，48，72 h吸去浸提液，加入含10% CCK-8的RPMI 1640培养液共培养2.5 h，检测450 nm波长下其吸光度值，记录结果。以RPMI 1640培养液培养的细胞作为阴性对照。
实验分12组：
Experimental grouping:

结果评价标准：①细胞的相对增殖率=(实验组吸光度均值/阴性对照组吸光度均值)×100%。按细胞的相对增殖率范围分为5级[16]，以阴性对照组的吸光度值作为100%的细胞增殖率。
根据细胞相对增殖率进行毒性分级：
Toxicity grading:

细胞形态学变化评价标准^[^17]：
Assessment criteria for cell morphology[17]:

主要观察指标：不同时间点各组细胞形态变化、相对增殖率及毒性分级。
统计学分析：采用SPSS 10.0软件完成统计处理，实验数据以

表示，P < 0.05为差异有显著性意义。

讨论

生物材料需要长期与人体组织接触, 其组织相容性的优劣直接影响临床疗效[18-19]，在选用前必须按照相关安全性检验标准进行完整生物学评价^[20-21]。其中体外细胞毒性实验是评价材料生物相容性最基础、最重要的步骤^[22-23]。它可以快速、简便地了解细胞和受试材料接触后发生的生长抑制、死亡等其他毒性反应，在评价生物相容性方面得到广泛认同^[24]。

目前ISO对检测材料体外细胞毒性实验拟定3种方法：细胞与材料直接接触法，材料浸提液法，琼脂糖覆盖法^{[17, 25]}。实验采用受试材料浸提液法，按照GB 16886医疗器械生物学评价第12部分(样品制备与参照样品)将材料与培养基按照2 g材料中加入1mL培养基的比例制备浸提液。选用L929小鼠成纤维细胞系作为细胞毒性的实验对象，该细胞系具有传代稳定、培养条件低、可重复性强等优点^[26-27]，在细胞毒性实验中被常规地选用，也是ISO 10993-5推荐为细胞毒性实验标准中的标准细胞。

在浸提液实验中，将100%浸提液和含50%浸提液的培养基与L929细胞共培养，进行一系列连续的时间点监测，这样能更实际地反映浸提液浓度及时间的变化对细胞增殖度的影响。其中，100%浸提液中含10%Fe3O4的PMMA组在24 h表现出轻度细胞毒性，含20%Fe3O4的PMMA组在24-72 h表现为轻、中度细胞毒性，因同等质量的PMMA粉末中含20%Fe3O4的PMMA组所含MMA单体多于含10%Fe3O4的PMMA组，而MMA单体是造成细胞毒性的主要因素^[28-29]，所以含20%Fe3O4的PMMA组表现轻中度细胞毒性。而PMMA组严格按照临床要求进行制备，细胞毒性为0或1级，表现良好的细胞相容性。磷酸钙骨水泥实验各组均为0或1级，无细胞毒性。初步表明PMMA与磁性复合磷酸钙骨水泥具有较佳的生物相容性，符合生物医用材料的基本要求。尽管如此，纳米磁性复合骨水泥能否作为骨转移治疗的新型骨科材料，还需要进一步证实。

4 结论

将自制磁性纳米颗粒(Fe3O4)分别与PMMA、磷酸钙骨水泥混匀，制备磁性复合骨水泥，采用浸提液法，进行体外细胞毒性实验。结果表明，磁性复合磷酸钙骨水泥无细胞毒性，具有良好生物相容性，而磁性PMMA骨水泥表现出轻、中度细胞毒性。

磁性复合骨水泥的体外细胞毒性

Cytotoxicity of the magnetic bone cement in vitro

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表（结果） 4

参考文献

相关文章 15

引言

材料方法

讨论

文章快阅

延伸阅读

编辑推荐

Metrics

本文评价

[1]	蒲锐, 陈子扬, 袁凌燕. 不同细胞来源外泌体保护心脏的特点与效应[J]. 中国组织工程研究, 2021, 25(在线): 1-.
[2]	李偲, 赵婷, 谭戈, 郑雨林, 张若男, 吴艳, 唐俊明. 血小板源生长因子BB可促进骨骼肌成肌细胞增殖、分化与迁移[J]. 中国组织工程研究, 2021, 25(7): 1050-1055.
[3]	刘聪, 刘肃. miR-17-5p调控低氧诱导因子1α介导脂肪细胞分化及血管生成的分子机制[J]. 中国组织工程研究, 2021, 25(7): 1069-1074.
[4]	王诗琦, 张金生. 中医药调控缺血缺氧微环境对骨髓间充质干细胞增殖、分化及衰老的影响[J]. 中国组织工程研究, 2021, 25(7): 1129-1134.
[5]	聂慧娟, 黄织春. 转化生长因子β1诱导心肌成纤维细胞转分化过程中Hedgehog信号通路的作用机制[J]. 中国组织工程研究, 2021, 25(5): 754-760.
[6]	马泽涛, 曾晖, 王德利, 翁鉴, 冯松. 微小RNA-138-5p与软骨细胞增殖和自噬的关系[J]. 中国组织工程研究, 2021, 25(5): 674-678.
[7]	王玉姣, 刘丹, 孙嵩, 孙勇. 改良型富血小板纤维蛋白复合双相磷酸钙可促进兔骨髓间充质干细胞的活性[J]. 中国组织工程研究, 2021, 25(4): 504-509.
[8]	周继辉, 姚猛, 王岩松, 李新志, 周游, 黄卫, 陈文瑶. 新型纳米支架对神经干细胞生物行为及相关基因表达的影响[J]. 中国组织工程研究, 2021, 25(4): 532-536.
[9]	刘江锋. 纳米羟基磷灰石/聚酰胺66复合材料联合锁定钢板治疗股骨骨纤维异常增殖症[J]. 中国组织工程研究, 2021, 25(4): 542-547.
[10]	李黎, 马力. 磁性壳聚糖微球固定化乳糖酶及其酶学性质[J]. 中国组织工程研究, 2021, 25(4): 576-581.
[11]	周武, 王彬娉, 王雅雯, 程亚楠, 黄谢山. 转化生长因子β和骨形成蛋白2联合诱导小鼠成骨细胞系MC3T3-E1细胞的增殖与分化[J]. 中国组织工程研究, 2021, 25(23): 3630-3635.
[12]	刘利永, 周雷. 组织工程用水凝胶研发现状和发展趋势：基于专利信息的分析[J]. 中国组织工程研究, 2021, 25(22): 3527-3533.
[13]	何林, 吴稀, 何淞, 杨森. 经聚多巴胺涂层的羟基磷灰石生物陶瓷具有亲水性与细胞黏附性[J]. 中国组织工程研究, 2021, 25(22): 3540-3544.
[14]	周安琪, 唐渝菲, 吴秉峰, 向琳. 骨膜组织工程设计：共性与个性的结合[J]. 中国组织工程研究, 2021, 25(22): 3551-3557.
[15]	陈崧, 何远丽, 谢雯佳, 钟林娜, 王剑. 磷酸钙纳米颗粒药物递送系统在骨组织工程研究与应用中的优势[J]. 中国组织工程研究, 2021, 25(22): 3565-3570.
