中国组织工程研究 ›› 2024, Vol. 28 ›› Issue (21): 3326-3333.doi: 10.12307/2024.093
• 人工假体 artificial prosthesis • 上一篇 下一篇
人工膝关节中胫骨髓内柄的结构设计
曹雪坤1，董万鹏1，董跃福2，张 震1，张吉超1，李佳意1，苏德君1，马洪浩1
- 1上海工程技术大学材料科学与工程学院，上海市 201620；2徐州医科大学附属连云港医院，江苏省连云港市 222061
Structural design of tibial intramedullary stem of artificial knee joint
Cao Xuekun1, Dong Wanpeng1, Dong Yuefu2, Zhang Zhen1, Zhang Jichao1, Li Jiayi1, Su Dejun1, Ma Honghao1
- 1School of Materials Science and Engineering, Shanghai University of Engineering Science, Shanghai 201620, China; 2Lianyungang Hospital Affiliated to Xuzhou Medical University, Lianyungang 222061, Jiangsu Province, China

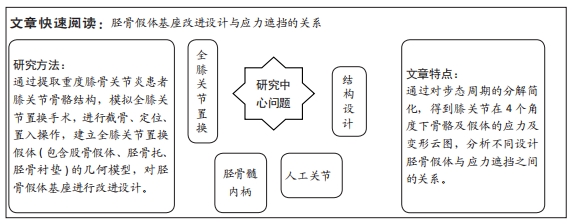

摘要：
文题释义：
数值模拟：也叫计算机模拟。依靠电子计算机，结合有限元或有限容积的概念，通过数值计算和图像显示的方法，达到对工程问题和物理问题乃至自然界各类问题研究的目的。应力遮挡：是指当2种或者多种具有不同刚度的材料共同承载外力时，刚度较高的材料将会承担较多的载荷，而刚度较低的材料则只承载较低的载荷。
背景：伴随着社会进步，面对社会人口中快速发展的老龄化问题，膝骨关节炎发病率越来越高，全膝关节置换手术量逐渐增加。

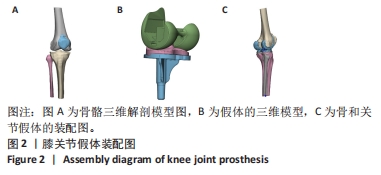

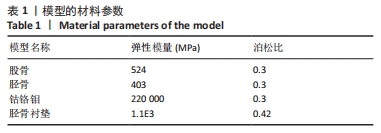

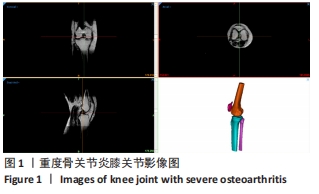

目的：通过对胫骨假体基座进行改进，研究假体尺寸与应力遮挡间的关系。方法：选择1例患有重度膝骨关节炎的女性患者，以Mimics为基础，通过提取膝关节骨骼结构模拟全膝关节置换手术，进行截骨、定位、置入操作，建立全膝关节置换假体(包含股骨假体、胫骨托、胫骨衬垫)的几何模型，对胫骨假体基座进行改进设计，分析不同胫骨假体基座对周围骨组织应力遮挡的影响。
结果与结论：①与单柄胫骨髓内柄假体相比，四桩胫骨髓内柄假体设计在短桩周围会造成一定的应力遮挡，但是与较粗大的单个长柄相比，这种应力遮挡作用明显减小，并由4个短桩来均匀分担负荷，因而在桩底部不会造成应力集中；②中部有矩形孔的设计，不仅能提供相对好的稳定性，并且在一定程度上还有利于减少松质骨的应力遮挡，减少率达77.5%；③与单柄胫骨髓内柄假体相比，四桩胫骨髓内柄假体和中部有孔的四桩胫骨髓内柄假体都有很好的稳定性，可以在一定程度上减少应力遮挡，不会造成应力集中，为胫骨髓内柄的设计提供理论指导。
https://orcid.org/0009-0000-0999-5866(曹雪坤)
中国组织工程研究杂志出版内容重点：人工关节；骨植入物；脊柱；骨折；内固定；数字化骨科；组织工程
中图分类号:

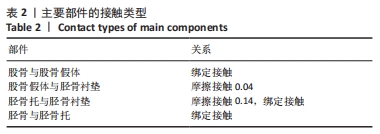

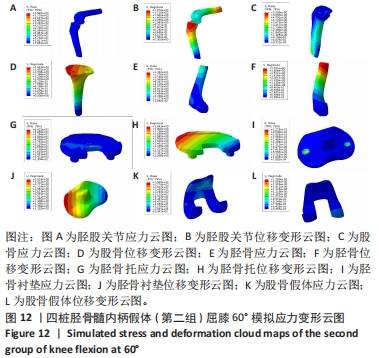

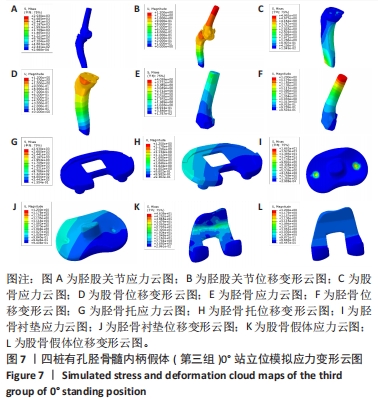

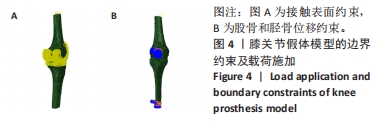

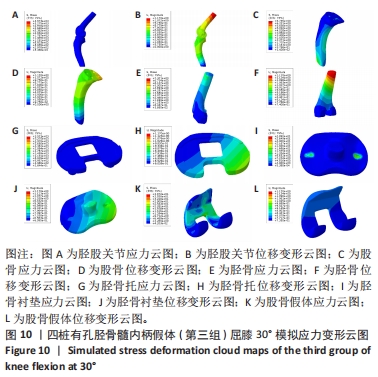

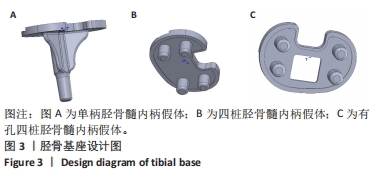

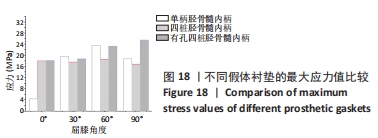

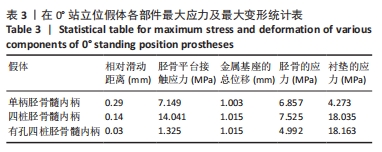

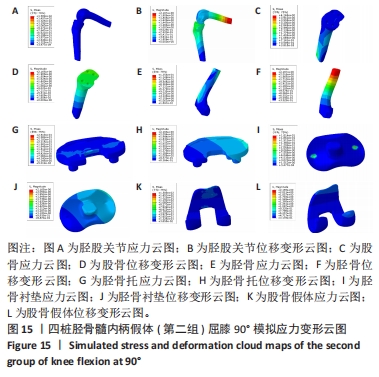

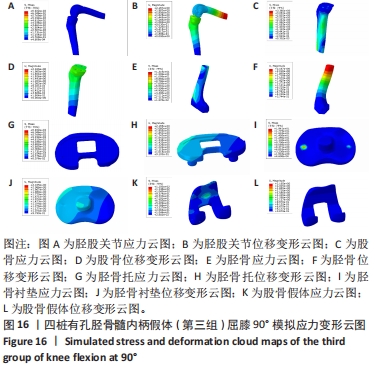

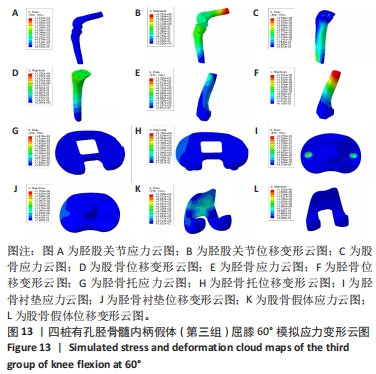

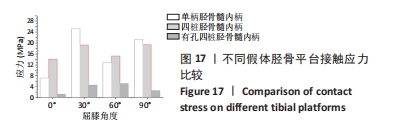

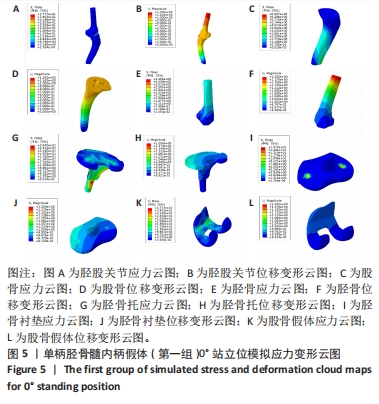

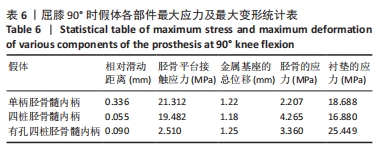

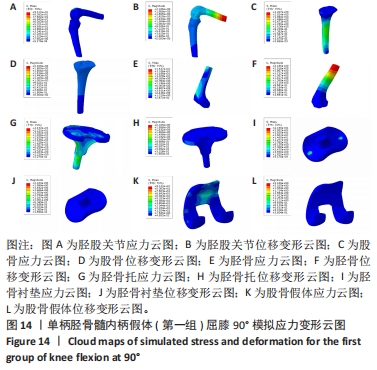

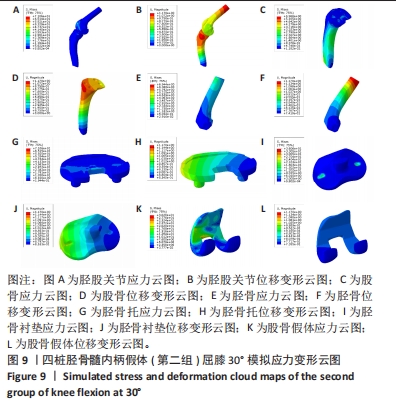

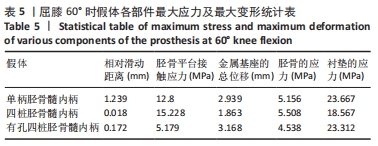

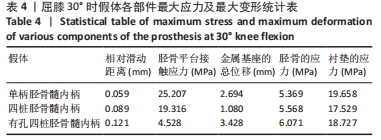

由以上不同屈膝角度的静力学分析可知，膝关节假体受力情况随着屈膝角度的增大而变恶劣，屈膝角度越大，其受力状况越差。因此假体设计时要充分考虑大屈膝角度时假体受力状况的改善。四桩胫骨髓内柄假体和单柄胫骨髓内柄假体在屈曲0°-60°过程中，聚乙烯衬垫所受的应力呈现增加的趋势，且在60°时达到最大值；有孔四桩胫骨髓内柄的聚乙烯衬垫在屈曲90°时达到最大应力值。说明屈曲角度越大，衬垫所受磨损程度就越严重。GODEST等[20]在讨论中也提出比较结果的绝对值较困难，因为加载载荷及参数的设定均不相同，结果可能不会相同，因此只能比较趋势。而衬垫所受应力值整体呈上升趋势，且分别在屈曲60°和90°时应力达到最大值，与姬林松[21]的研究相同。具体比较结果如图18所示。
